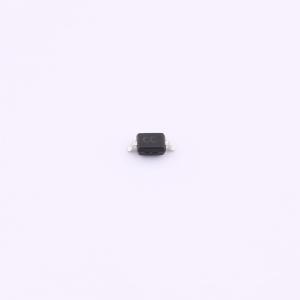

GBLC03C

双向TVS 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GBLCxxC系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列有单向和双向两种配置，对于8/20μs波形的额定功率为350瓦。GBLCxxC系列符合IEC 61000 - 4 - 2（ESD）和IEC 6100 - 4 - 4（EFT）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中提供超低电容和低漏电流。
品牌名称: YFW(佑风微)
商品型号: GBLC03C
商品编号: C25836763
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

GBLCxxC系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列有单向和双向两种配置，对于8/20μs波形的额定功率为350瓦。GBLCxxC系列符合IEC 61000 - 4 - 2（ESD）和IEC 6100 - 4 - 4（EFT）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中提供超低电容和低漏电流。

商品特性

IEC61000 - 4 - 2（ESD）±15kV（空气），±8kV（接触）
IEC61000 - 4 - 4（EFT）40A（5/50ns）
IEC61000 - 4 - 5（雷击）12A（8/20μs）
保护一条I/O线（单向）
低钳位电压
工作电压：3V、5V、8V、12V、15V、24V
低漏电流
响应时间<1ns

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
网络和电信
USB接口
外围设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	13.9V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	4V

	属性	参数值
	反向电流(Ir)	8uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	20pF
