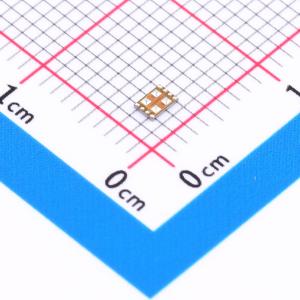

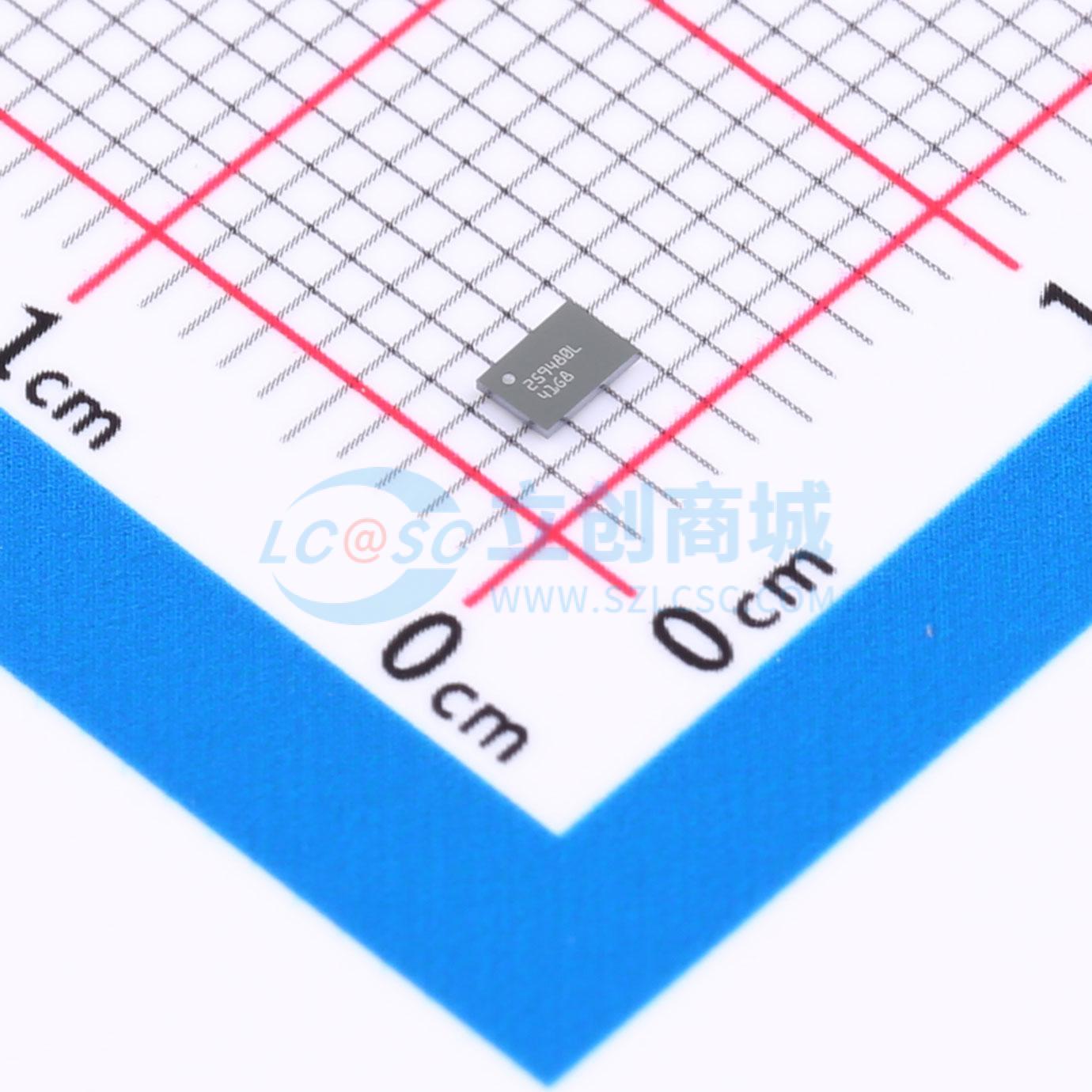

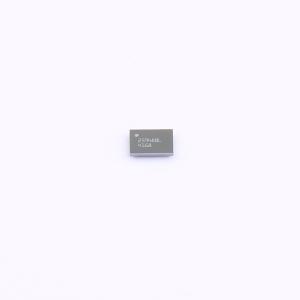

TPS259480LYWPR

具有双向电力输送的3.5V至23V、12.2mΩ、8A电子保险丝

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 电子保险丝是采用小型封装的高度集成电路保护和电源管理解决方案。此类器件提供采用少量外部元件的多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。集成式背对背 FET 可帮助阻止从输出端到输入端的反向电流流动，从而使该器件非常适合电源多路复用器和 ORing 应用以及需要负载侧能量保持存储解决方案的系统（如果输入电源发生故障）。此类器件采用基于线性 ORing 的方案，可确保实现几乎为零的直流反向电流，并以最小的正向压降和功率耗散来仿真理想的二极管行为。该器件还提供了一个外部引脚控制选项，用于禁用反向电流阻断并允许稳态双向电力输送。可以使用单个外部电容器来调节输出压摆率和浪涌电流
品牌名称: TI(德州仪器)
商品型号: TPS259480LYWPR
商品编号: C25836658
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	导通电阻	12.2mΩ
	功能特性	短路保护；反向电流阻断；软启动；过温保护；过压保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃

商品概述

TPS25948xx 系列电子保险丝是采用小型封装的高度集成电路保护和电源管理解决方案。此类器件提供采用少量外部元件的多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。集成式背对背FET 可帮助阻止从输出端到输入端的反向电流流动，从而使该器件非常适合电源多路复用器和 ORing 应用以及需要负载侧能量保持存储解决方案的系统（如果输入电源发生故障）。此类器件采用基于线性 ORing 的方案，可确保实现几乎为零的直流反向电流，并以最小的正向压降和功率耗散来仿真理想的二极管行为。该器件还提供了一个外部引脚控制选项，用于禁用反向电流阻断并允许稳态双向电力输送。可以使用单个外部电容器来调节输出压摆率和浪涌电流。通过在输入超过可调过压阈值时切断输出，可以保护负载免受输入过压情况的影响。此类器件可通过主动限制电流来应对输出过载。调节输出电流限值阈值以及瞬态过流消隐计时器。电流限值控制引脚还用作模拟负载电流监控器。此类器件采用 2.4mm × 1.7mm、12 焊球 Power WaferChip Scale Package (PowerWCSP)，旨在改善热性能并减小系统尺寸。此类器件的额定工作结温范围为 –40℃ 至 125℃。

商品特性

宽工作输入电压范围:3.5V 至 23V，最大值为 28V，可以从 IN 或 OUT 供电
集成式背对背 FET 具有低导通电阻，典型值 Rov = 12.2mΩ
具有真反向电流阻断功能的理想二极管运行状态(RCB)，外部引脚控制 (RCBCTRL)，可禁用 RCB 并允许在稳态下进行双向电力输送，以支持 USB OTG 或 DRP 操作
快速过压保护，可调节过压锁定 (OVLO)，响应时间典型值为 1μs
过流保护，具有负载电流监控器输出 (ILM)，有效电流限制响应，可调节阈值 (ILIM) 范围为 1A 至 9A；ILIM > 3A 时精度最大值为 ±10%；可调瞬态消隐计时器 (ITIMER)，支持大于 ILIM 的峰值电流；输出负载电流监控精度典型值为 ±6%（IOUT ≥ 3A）
通过快速跳变响应实现短路保护，典型响应时间 < 1μs，支持可调节和固定阈值
具有可调节欠压锁定阈值 (UVLO) 的高电平有效使能输入
可调节的输出压摆率控制 (dVdt)
过热保护
数字输出:电源正常 (SPLYGD/SPLYGD) 和故障指示 (FLT)
UL 2367 认证（已计划）
IEC 62368-1 CB 认证（已计划）
IEC 61000-4-5:输入电压为 28V
小尺寸:PowerWCSP 2.4mm × 1.7mm，0.5mm间距

应用领域

适配器和充电器输入保护
USB PD 保护:智能手机、平板电脑、PC、笔记本电脑、显示器、扩展坞
服务器主板、附加卡
企业级存储:HBA、SAN 和 eSSD
电源多路复用和 ORing

	属性	参数值
	商品目录	功率电子开关
	输入控制逻辑	高电平有效
	工作电压	3.5V~23V
	最大连续电流	8A
