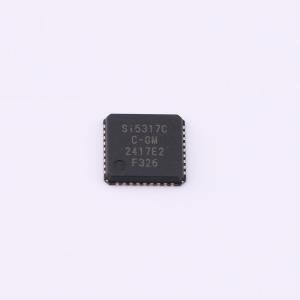

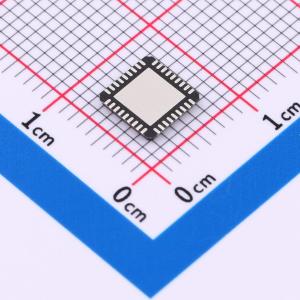

SI5317C-C-GMR

SI5317C C GMR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款灵活的 1:1 抖动清理时钟，适用于需要抖动衰减而无需时钟倍频的高性能应用。接受 1-711 MHz 的单时钟输入，并以相同频率生成两个低抖动时钟输出。时钟频率范围和环路带宽可通过简单的查找表选择。基于第三代 DSPLL 技术，在高度集成的 PLL 解决方案中为任何频率提供抖动衰减，无需外部 VCXO 和环路滤波器组件。DSPLL 环路带宽可由用户选择，可在应用层面优化抖动性能。
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI5317C-C-GMR
商品编号: C2664479
商品封装: QFN-36-EP(6x6)
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	相邻周期抖动	-
	相位抖动	300fs
	相位偏移	支持
	时钟/振荡器	外置
	输入电平	-
	输出电平	CMOS；LVDS；LVPECL；CML
	功能特性	集成时钟抖动清除器；片上VCO/DCO；内置锁相环；内置时钟监测与失锁检测

商品概述

Si5317是一款灵活的1:1抖动清理时钟，适用于需要在无时钟倍频情况下进行抖动衰减的高性能应用。Si5317接受1至711 MHz范围内的单时钟输入，并以相同频率生成两个低抖动时钟输出。时钟频率范围和环路带宽可通过简单的查找表进行选择。Si5317在高度集成的PLL解决方案中为任何频率提供抖动衰减，无需外部VCXO和环路滤波器组件。DSPLL环路带宽可由用户选择，可在应用层面优化抖动性能。

商品特性

为任何时钟频率提供抖动衰减
一个时钟输入/两个时钟输出
输入/输出频率范围：1 - 711 MHz
超低抖动：典型值300 fs（12 kHz - 20 MHz）
简单的引脚控制接口
可选择用于抖动衰减的环路带宽：60 Hz - 8.4 kHz
符合OC - 192 GR - 253 - CORE抖动规范
可选择的输出时钟信号格式：LVPECL、LVDS、CML或CMOS
单电源：1.8、2.5或3.3 V
失锁和信号丢失报警
在信号丢失/失锁期间VCO冻结
具有高电源抑制比的片上稳压器
小尺寸：6×6 mm，36 - QFN
宽温度范围：-40至+85 ℃

应用领域

数据转换器时钟
无线基础设施
网络、SONET/SDH
交换机和路由器
医疗仪器
测试与测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	-
	最大输出频率	200MHz
	工作电压	1.71V~3.63V
	输出通道数	2
	工作温度	-40℃~+85℃
	周期抖动	-
