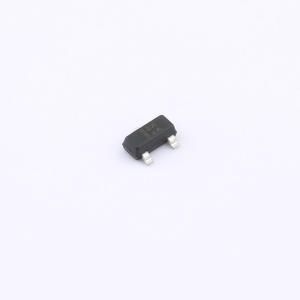

AH3322-SA-7
高压霍尔效应单极开关
- 描述
- 用于消费家电、个人护理应用中的接近、位置和液位感应。设计经过优化，可在3.0V至28V的电源范围内工作。采用斩波稳定架构和内部带隙稳压器，为内部电路提供温度补偿电源，在整个工作范围内提供可靠解决方案。器件在电源上有一个带齐纳钳位的反向阻断二极管，输出有过流限制和齐纳钳位
- 品牌名称
- DIODES(美台)
- 商品型号
- AH3322-SA-7
- 商品编号
- C25822655
- 商品封装

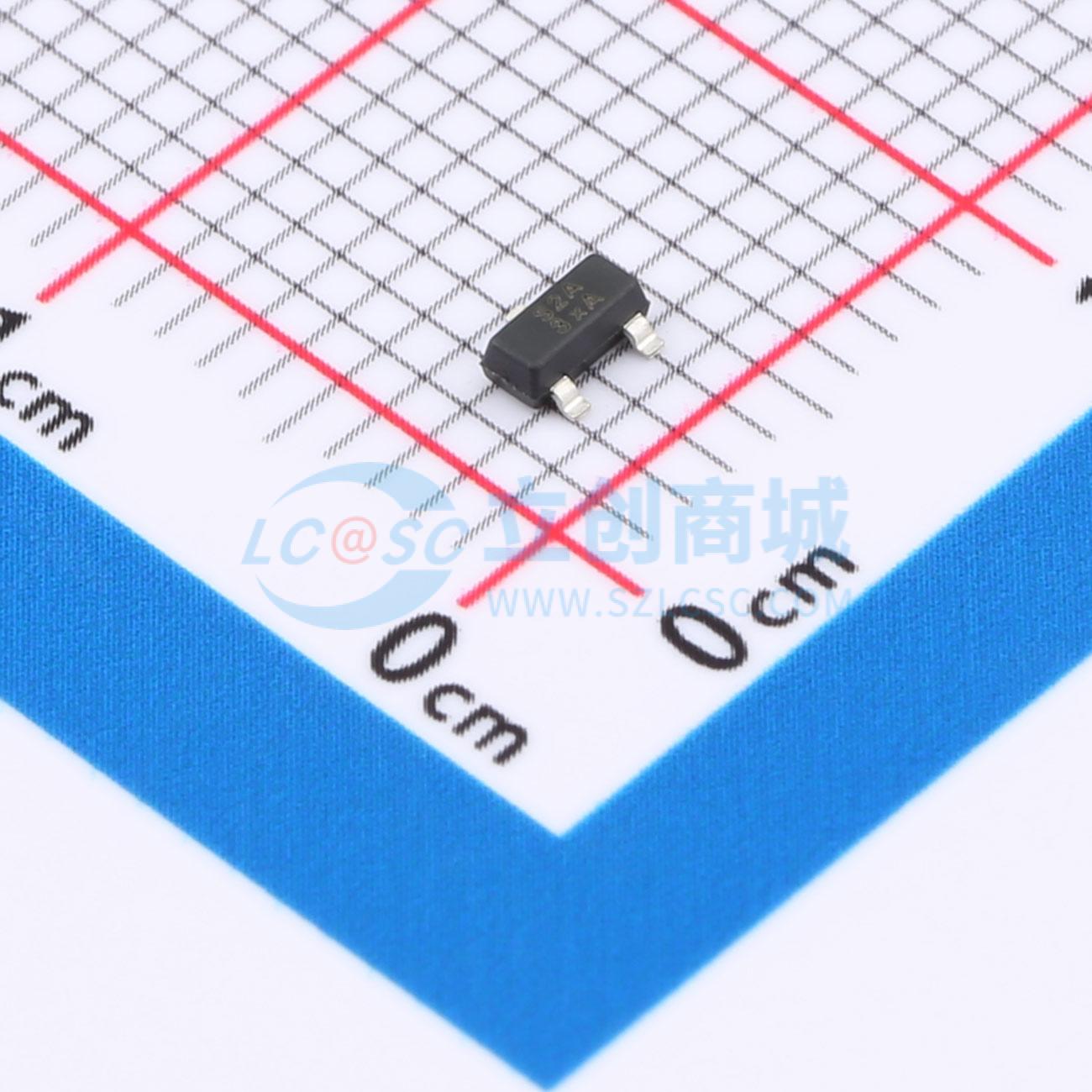

- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 3V~28V | |
| 工作点(Gs) | 3mT | |
| 释放点(Gs) | 2mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3mA | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 限流保护；反向电压保护 |
商品概述
AH332X是一款高压高灵敏度霍尔效应单极开关集成电路，设计用于工业和消费类家电及个人护理应用中的接近、位置和液位传感。其设计经过优化，可在3.0V至28V的宽电源电压范围内工作，以支持广泛的应用需求。采用斩波稳定架构和内部带隙稳压器，为内部电路提供温度补偿电源，从而在整个工作范围内提供可靠的解决方案。该器件具有带齐纳钳位的反向阻断二极管，输出具有过流限制和齐纳钳位，以增强鲁棒性和保护能力。其单路开漏输出可由足够强度的南极磁场触发导通。当垂直于封装的磁通密度（B）大于工作点（Bop）时，输出导通（拉低），并保持导通状态，直到磁通密度B低于释放点（BRp）。对于SOT23 Type S和SC59封装，磁操作和释放极性相反。
商品特性
- 单极操作
- 高灵敏度：典型工作点（Bop）为30高斯至115高斯，释放点（BRp）为20高斯至90高斯
- 带过流限制的单路开漏输出
- 3.0V至28V工作电压范围
- 抗物理应力
- 斩波稳定设计，提供优异的温度稳定性
- 开关点漂移极小
- 增强的抗应力能力
- 良好的射频噪声抗扰度
- 电源和输出引脚具有反向阻断二极管和齐纳钳位
- 工作温度范围：-40℃至+125℃
- 高静电放电等级：人体模型8千伏
- 提供行业标准SC59、SOT23 (Type S)、SIP-3 (Ammo Pack)和SIP-3 (Bulk Pack)封装
- 完全无铅且符合RoHS标准
- 无卤素和无锑，属于绿色器件
应用领域
- 消费类家电、楼宇自动化、办公设备和工业应用中的位置与接近传感
- 开闭检测
- 位置检测
- 液位检测
- 流量计
- 非接触式开关
