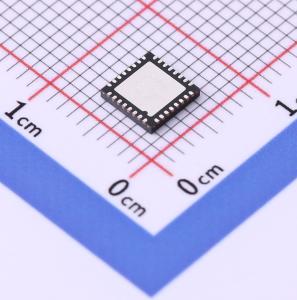

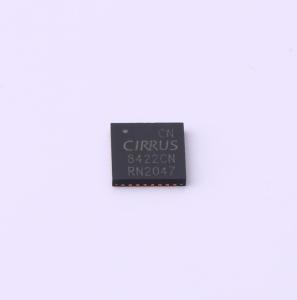

CS8422-CNZR

一款24位、高性能、单片CMOS立体声异步采样率转换器，集成数字音频接口接收器，可根据EIAJ CP1201、IEC60958、AES3和S/PDIF接口标准解码音频数据。 音频数据通过数字接口接收器或三线串行音频输入端口输入。音频通过两个三线串行音频输出端口之一输出。串行音频数据输出可设置为24位、20位、18位或16位字长。进入数字接口接收器和串行音频输入端口的数据最长可达24位。输入和输出数据可以完全异步，通过XTI与外部时钟同步，或与恢复的主时钟同步。 该器件可通过控制端口在软件模式或独立硬件模式下进行控制。在软件模式下，用户可通过SPI或I²C控制端口控制该器件。

• 140 dB动态范围
• -120 dB总谐波失真加噪声
• 无需外部主时钟
• 支持高达211 kHz的采样率
• 输入/输出采样率比为6:1至1:6
• 完全兼容EIAJ CP1201、IEC-60958、AES3、S/PDIF的接收器
• 28 kHz至216 kHz采样率范围
• 2:1差分AES3或4:1 S/PDIF输入多路复用器
• 32 kHz、44.1 kHz和48 kHz去加重滤波
• 恢复主时钟输出：64 x Fs、96 x Fs、128 x Fs、192 x Fs、256 x Fs、384 x Fs、512 x Fs、768 x Fs、1024 x Fs
• 最大恢复主时钟频率49.152 MHz
• 超低抖动时钟恢复
• 高输入抖动容限
• 无需外部PLL滤波组件
• 可选和自动时钟切换
• AES3直接输出和AES3 TX直通
• 片上通道状态数据缓冲
• 自动检测压缩音频流，解码CD Q子码
• 主模式主时钟/采样率比支持：64、96、128、192、256、384、512、768、1024
• 16位、18位、20位或24位数据输入/输出
• 自动应用抖动并按输出分辨率进行缩放
• 多个器件输出相位匹配
• SPI或I²C软件模式和独立硬件模式
• 灵活的三线数字串行音频输入端口
• 双串行音频输出端口，数据路径可独立选择
• 所有串行音频端口支持主模式或从模式操作
• 时分复用（TDM）模式
• 集成振荡器，可与外部晶体配合使用
• 四个通用输出引脚（GPO）
• +3.3 V模拟电源（VA）
• +1.8至5.0 V数字接口（VL）
• 节省空间的32引脚QFN封装

• 数字录音系统（DVD-R/RW、CD-R/RW、PVR、DAT、MD和VTR）
• 数字混音台
• 高质量数模转换
• 效果处理器
• 计算机音频系统
