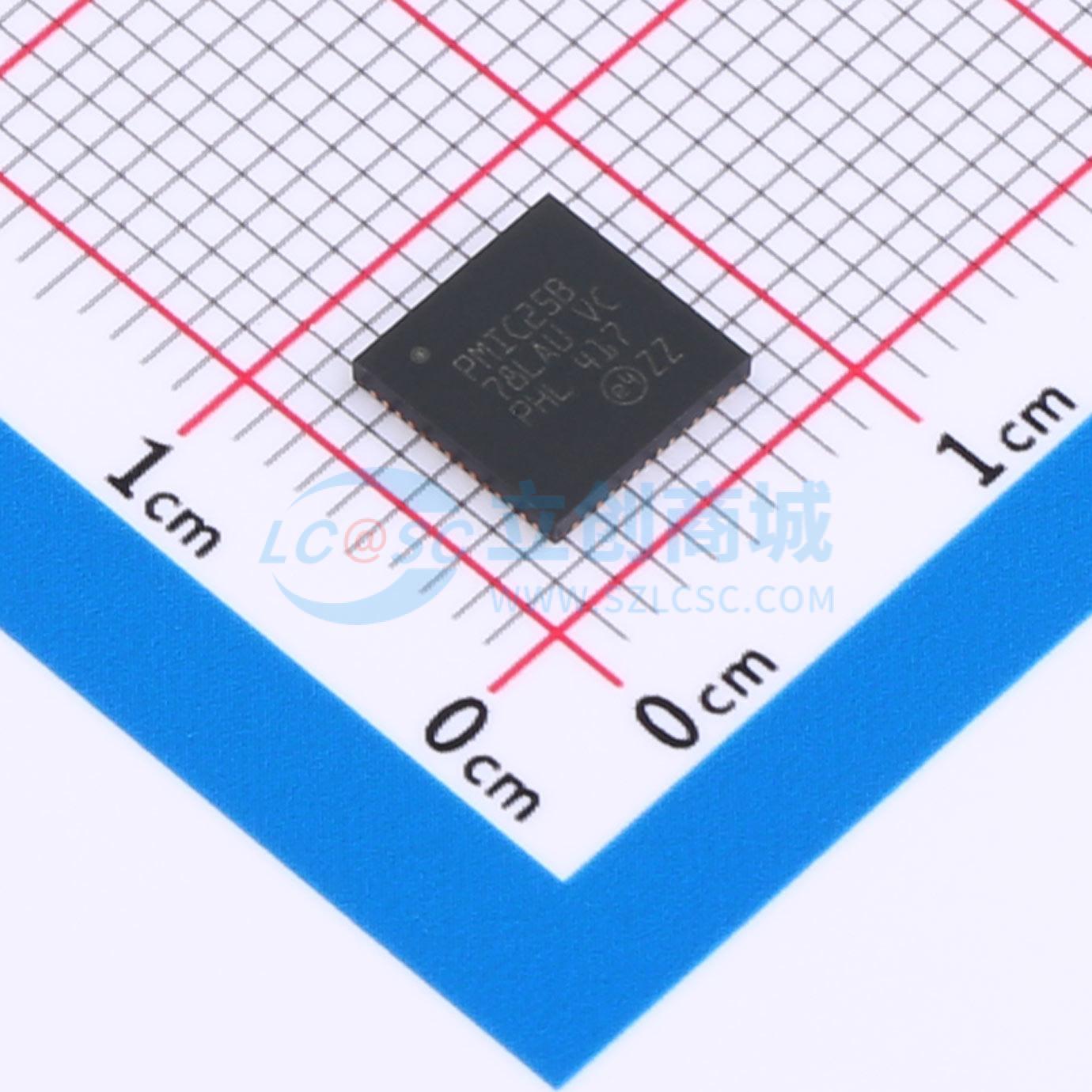

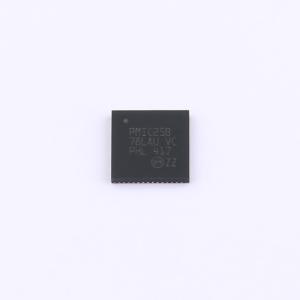

STPMIC25BPQR
用于微处理器单元的高度集成电源管理IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款完全集成的电源管理IC，专为需要低功耗和高效率的应用而设计。该设备集成了先进的低功耗功能，可通过I²C和IO接口由主处理器控制。稳压器旨在为应用处理器以及外部系统外设（如DDR、闪存和其他系统设备）供电。七个降压开关模式电源（SMPS）经过优化，可在各种操作条件下提供出色的瞬态响应和输出电压精度。通过低功耗模式（LPM）和高功率模式（HPM）的选择，在全输出负载范围内实现了非常高的效率。所有降压转换器都能够从LPM平稳过渡到HPM。转换器采用了先进的PWM相移同步技术，集成了PLL和可编程扩频频率调制，以降低电磁干扰（EMI）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPMIC25BPQR
- 商品编号
- C25810117
- 商品封装
- WFQFN-56L(6.5x6.5)
- 包装方式
- 袋装
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 打嗝限流；可调限流；EMI优化(抖频模式)；上电时序控制；轻载高效模式 | |
| 接口 | I2C | |
| 输入电压 | 2.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 0.5V~4.2V | |
| 输出电流 | 2.5A | |
| 工作温度 | -40℃~+105℃ |
商品概述
STPMIC25是一款全集成电源管理IC，专为要求低功耗和高效率的STM32MP2xMPU系列应用设计。该器件集成了先进低功耗特性，由主机处理器通过I²C和IO接口控制。STPMIC25的稳压器设计用于为应用处理器以及DDR、闪存和其他系统设备等外部系统外设供电。七个降压SMPS经过优化，可在宽工作条件范围内提供出色的瞬态响应和输出电压精度。通过低功耗模式(LPM)和高功耗模式(HPM)选择，可在整个输出负载范围内实现非常高的效率。所有降压转换器都能够从LPM平稳过渡到HPM。转换器采用集成PLL的先进PWM移相同步技术和可编程扩频调频，可降低EMI。 STPMIC25带有非易失性存储器(NVM)，可实现扩展性以支持广泛的应用，可存储默认输出电压、上电/下电序列、保护行为、自动开启功能和I²C从地址。
商品特性
- 输入电压范围从 2.8 V 到 5.5 V
- 7个采用自适应恒定导通时间(COT)拓扑的降压SMPS转换器
- 6个可调通用LDO
- 1个用于DDR3L/DDR4端接（吸电流源）的LDO，支持lpDDR旁路模式，也可作为通用LDO
- 1个用于USB PHY供电、带自动电源检测的LDO
- 1个用于DDR存储器的基准电压VREFDDR LDO
- 2 MHz开关频率降压转换器，支持强制PWM和扩频功能
- 用户可编程非易失性存储器(NVM)，可实现扩展性，支持广泛的应用
- 专用电源控制引脚可立即切换输出替代设置
- 支持可编程输出电压和开启/关闭序列
- 配备I²C和数字I/O控制接口
- 封装为WFQFN 56L (6.5 x 6.5 x 0.9 mm)
- 所有LDO可独立使能/禁用，控制方式包括上电序列自动控制、I²C软件控制、PWRCTRLx引脚控制
- LDO输出电压可配置，支持自动设置、软件设置、引脚控制切换设置
- LDO支持旁路模式，旁路模式下LDO作为电源开关工作
- LDO内置软启动功能，限制启动浪涌电流
- LDO禁用时默认开启输出下拉放电，放电功能可软件配置
- 所有LDO支持过流保护和打嗝模式，部分LDO支持可编程过流限制阈值
- LDO3支持普通模式、旁路模式、吸源模式三种工作模式，吸源模式专为DDR3/DDR3L/DDR4存储器端接设计
- LDO4支持自动选择输入电源，自动选择电压最高的输入源，专为USB PHY供电设计
- VREFDDR是专为DDR存储器提供基准电压的吸源式LDO
- 7个降压转换器针对大电流负载和快速瞬态响应要求优化
- 每个降压转换器支持高功率(HP)模式和低功率(LP)两种工作模式，适配不同性能和功耗需求
- 每个降压转换器支持强制PWM模式，保持恒定开关频率，降低输出纹波
- 稳态CCM工作下的降压转换器支持时钟同步和45°移相，优化EMI性能，降低主输入峰值电流
- 支持开关频率扩频，有助于改善EMC性能
- 支持动态电压缩放(DVS)，可软件动态调整输出电压，优化整体功耗效率
- 所有降压转换器支持过流保护和打嗝模式，支持可编程输出最大电流阈值
- 降压转换器禁用时支持可配置输出下拉放电
- 集成过流保护、过压保护、过热保护等多种保护功能
- 集成看门狗、中断控制器、安全管理功能
- 支持STANDBY ⇔ RUN状态切换，STANDBY状态下可实现极低静态功耗
- 支持通过PONKEYn长按压实现关断
- 支持VIN输入电压监控，提供多级电压阈值检测
应用领域
- 嵌入式微处理器单元电源管理
- 可穿戴设备
- 物联网
- 便携式设备
- 人机界面
- 智能家居
- STM32MP2 MPU的电源管理单元配套芯片
