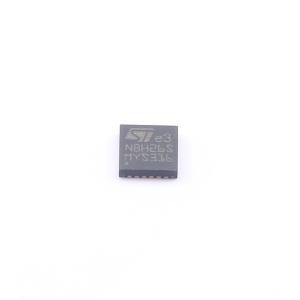

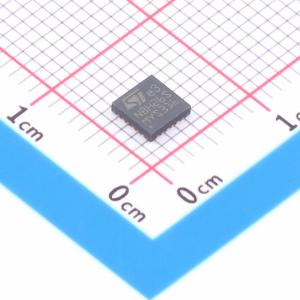

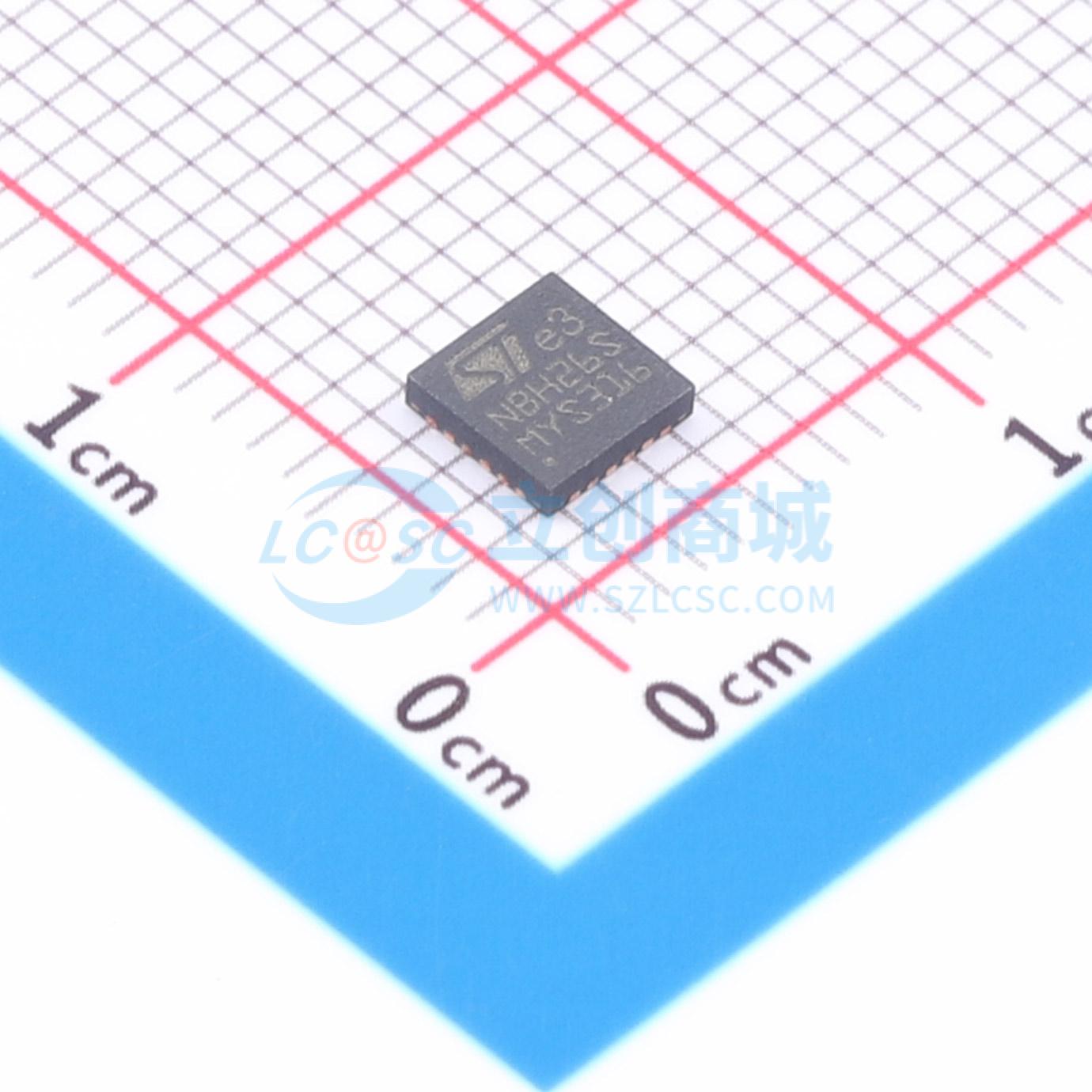

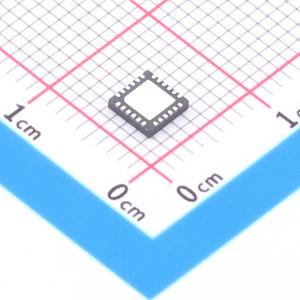

LNBH26SPQR

LNBH26S专为模拟和数字双卫星接收器、卫星电视和卫星PC卡设计，是一款单片电压调节器和接口IC，采用4 x 4 QFN24封装。它专门为天线碟形中的LNB下变频器或多开关盒提供13/18 V电源和22 kHz音调信号。在该应用领域，它为双调谐器卫星接收器提供了一个完整的解决方案，具有极低的元件数量、低功耗，同时设计简单且具备I²C标准接口。

• LNB和I²C总线之间的完整接口
• 内置DC-DC转换器，可实现单12 V电源供电，效率高（典型值：在约0.5 A时为93%）
• 可通过外部电阻选择输出电流限制
• 符合主要卫星接收器输出电压规范（15个可编程级别）
• 精确的内置22 kHz音调发生器，符合广泛接受的标准
• 即使在空载条件下也能保证22 kHz音调波形的完整性
• 低压降后置调节器和高效升压PWM，集成功率NMOS，可降低功率损耗
• LPM功能（低功耗模式）可降低功耗
• 内置过载和过温保护，带有I²C诊断位
• LNB短路动态保护
• 输出功率引脚具备±4 kV ESD耐受性

• 机顶盒卫星接收器
• 电视卫星接收器
• PC卡卫星接收器
