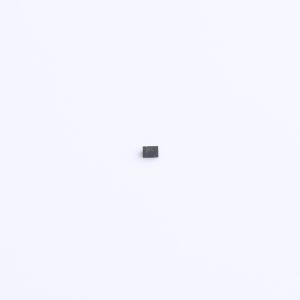

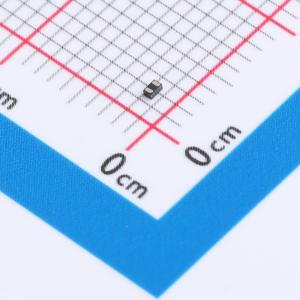

TMP6131QDECRQ1

用于温度传感的小型硅基线性热敏电阻

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMP61-Q1 采用 0402、0603/0805 和通孔封装的汽车类、1%、10kΩ 线性热敏电阻
品牌名称: TI(德州仪器)
商品型号: TMP6131QDECRQ1
商品编号: C2655291
商品封装: X1SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.013克(g)

商品概述

TMP61-Q1是汽车级±1% 10kΩ线性热敏电阻，属于硅基正温度系数热敏电阻，可在整个温度范围内提供线性度与一致灵敏度，支持使用简单准确的方法进行温度转换，低功耗且热质量小，可减小自发热。典型实现电路公式为V_Temp = (V_Bias × R_TMP61)/(R_Bias + R_TMP61)、V_Temp = I_Bias × R_TMP61。

商品特性

提供0402 X1SON、0603 SOT-5X3、2引脚穿孔式TO-92S多种封装选项
符合AEC-Q100标准，分为多个工作温度等级：等级1工作温度范围-40℃至125℃，等级0（DYA）工作温度范围-40℃至150℃，等级0（ELPG）工作温度范围-40℃至170℃
通过AEC-Q200测试
属于功能安全型产品，可提供用于功能安全系统设计的文档
电阻随温度线性变化，25℃下标称电阻R25为10kΩ
0℃至70℃范围内电阻最大误差为±1%
整个温度范围内灵敏度稳定，25℃下TCR为6400ppm/℃，整个温度范围内TCR典型容差为0.2
DEC封装热响应时间典型值为0.6s，响应速度快
使用寿命长，性能稳健，对环境变化抵抗力强
内置失效防护，发生短路故障时可提供保护，同时具备内置高温失效防护性能
传感器长期温漂典型值为0.5
外型小巧，可靠近热源放置
相比NTC热敏电阻，无需额外线性化电路，可减少校准工作量，电阻容差变化更小，高温下灵敏度更高，温度转换方法简化，可节省时间和内存

应用领域

热补偿
显示屏背光
电池管理系统
热阈值检测
电机控制
车载充电器和直流/直流转换器

	属性	参数值
	商品目录	PTC热敏电阻
	阻值	10kΩ
	电阻精度	±1%
	工作电压	5.5V

	属性	参数值
	工作温度	-40℃~+125℃
	长度	1mm
	宽度	0.6mm
