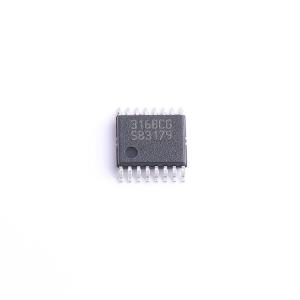

温馨提醒：图片仅供参考，商品以实物为准
MLX90316KGO-BCG-000-RE
旋转位置传感器集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款三轴旋转位置传感器，可提供在设备表面上方旋转的小偶极磁体（轴端磁体）的绝对角位置。由于其表面集成了磁集中器（IMC），该单片设备以非接触方式感应所施加磁通量密度的水平分量。这种应用于旋转位置传感器的独特传感原理，使得角位置在机械（气隙、轴偏移）公差范围内具有出色的鲁棒性。该水平分量的旋转可在宽范围（高达360°-完整旋转）内被感应，并由片上DSP（数字信号处理）进行处理，最终以比例模拟输出、PWM（脉宽调制）信号或通过3引脚SPI（串行接口）通道访问的14位数据形式报告磁体的绝对角位置
- 品牌名称
- Melexis(比利时迈来芯)
- 商品型号
- MLX90316KGO-BCG-000-RE
- 商品编号
- C2655188
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 磁性旋转位置传感器 | |
| 接口类型 | SPI | |
| 工作电压 | 4.5V~5.5V | |
| 旋转角度范围 | 0°~360° |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 5mm | |
| 宽度 | 4.4mm | |
| 高度 | 1.1mm | |
| 工作温度 | -40℃~+125℃ |
| 安装类型 | 表面贴装型 |
| 技术 | 霍尔效应 |
| 旋转角度-电气，机械 | 0° ~ 360°，连续 |
| 致动器类型 | 外磁铁，不含 |
| 端接样式 | 鸥翼 |
| 线性范围 | - |
| 封装/外壳 | 16-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 供应商器件封装 | 16-TSSOP |
| 输出 | 模拟电压 |
| 线性度 | ±1° |
| 用于测量 | 旋转位置 |
| 输出信号 | - |
| 电压-供电 | 4.5V ~ 5.5V |
| 电阻容差 | - |
