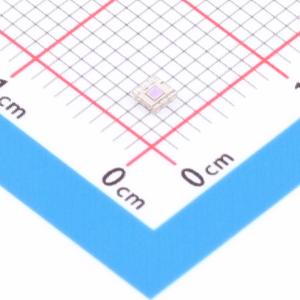

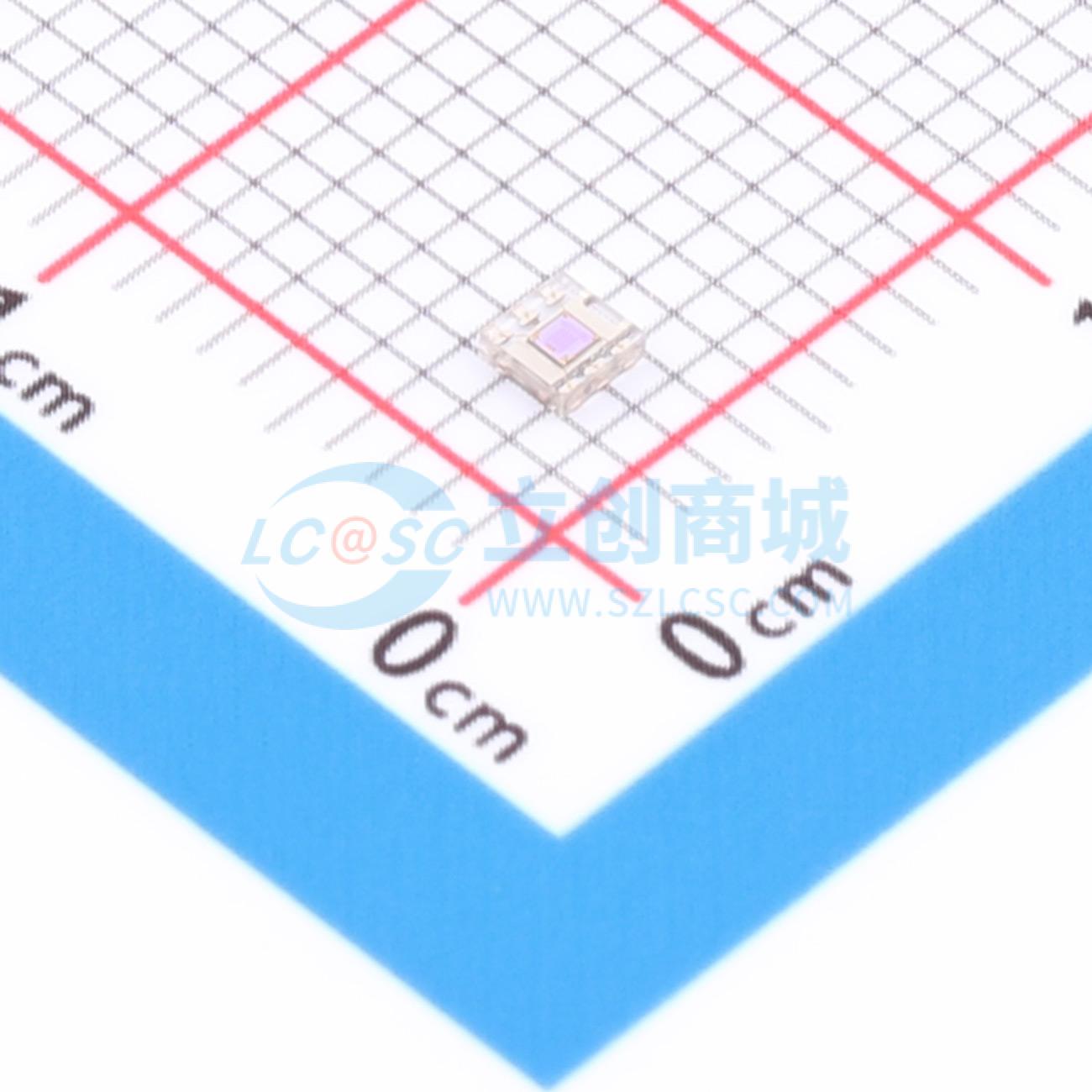

温馨提醒：图片仅供参考，商品以实物为准

OPT3004DNPR

具有出色角红外阻隔功能的环境光传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPT3004 具有增强型角红外阻隔功能的数字环境光传感器 (ALS)
品牌名称: TI(德州仪器)
商品型号: OPT3004DNPR
商品编号: C2655153
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.132932克(g)

商品参数

商品概述

OPT3004 是一款用于测量可见光密度的环境光传感器 (ALS)。传感器的光谱响应与人眼的视觉响应紧密匹配，并且具有很高的红外线阻隔率（在入射角较大时）。OPT3004 是一款用于测量人眼可见光强度的单芯片照度计。OPT3004 器件具有精密的光谱响应和较强的红外阻隔功能，因此能够准确测量人眼可见光的强度，且不受光源影响。对于为追求美观效果而需要将传感器安装在深色玻璃下的工业设计而言，较强的红外阻隔功能还有助于保持高精度。OPT3004 专门针对构建基于光线的人眼般体验的系统而设计，是人眼匹配度低且红外阻隔能力差的光电二极管、光敏电阻或其他环境光传感器首选的理想替代产品。凭借内置的满量程设置功能，无需手动选择满量程范围即可在 0.01lux 至 83,000lux 范围内进行测量。该功能允许在 23 位有效动态范围内进行光测量。数字操作可灵活用于系统集成。测量既可连续进行也可单次触发。控制和中断系统可自主操作，允许处理器进入休眠状态，同时传感器会搜索适当的唤醒事件并通过中断引脚报告。数字输出通过兼容 I2C 和 SMBus 的双线制串行接口进行报告。OPT3004 器件具有低功耗和低电源电压性能，可以提高电池供电系统的电池寿命。

商品特性

采用精密光学滤波以匹配人眼，在±85°入射角时，可阻隔超过 99%（典型值）的红外线
自动满量程设置功能可简化软件并确保配置适当
测量范围:0.01lux 至 83,000lux
23 位有效动态范围，具有自动增益范围设置功能
12 种二进制加权满量程范围设置:范围之间的匹配度小于 0.2%（典型值）
低工作电流: 1.8µA（典型值）
工作温度范围:-40℃ 至 +85℃
宽电源范围:1.6V 至 3.6V
可耐受 5.5V 电压的 I/O
灵活的中断系统
提供两种小巧封装:2mm × 2mm × 0.65mm USON 封装；2.1mm × 1.9mm × 0.6mm SOT-5X3 封装

应用领域

IP 网络摄像头
显示屏背光控制
照明控制系统
平板电脑和笔记本电脑
温度调节装置和家庭自动化电器
销售点终端
室外交通信号灯和路灯

	属性	参数值
	商品目录	环境光传感器
	感测类型	光强
	感光能力	83klx
	检测颜色	-
	接口类型	I2C
	分辨率	23bit
	工作电压	1.6V~3.6V

	属性	参数值
	静态电流(Iq)	1.8uA
	工作温度	-40℃~+85℃
	长度	2mm
	宽度	2mm
	高度	0.65mm
	功能特性	低功耗/睡眠模式；中断/事件触发；自动增益控制；光谱校正/滤光
