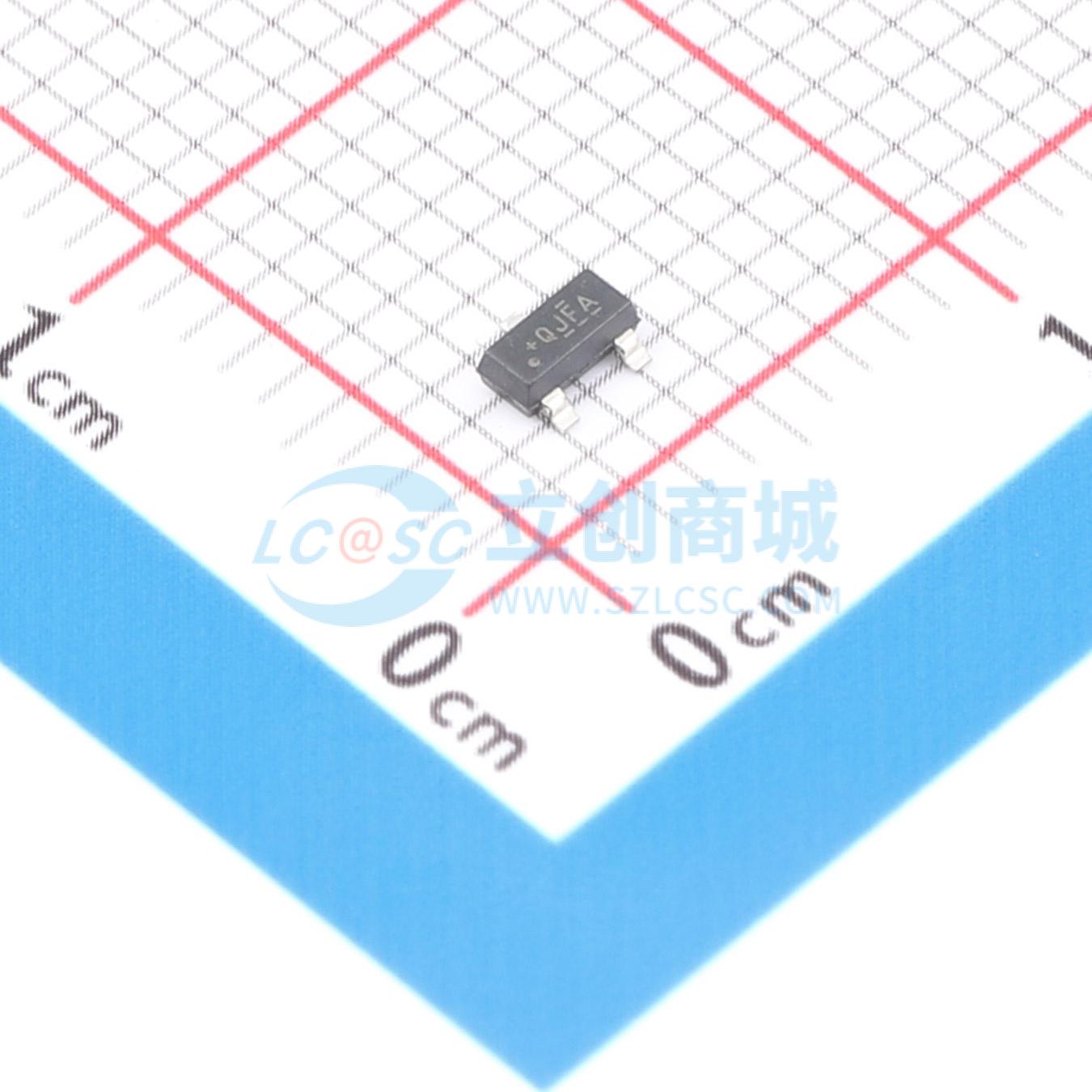

温馨提醒：图片仅供参考，商品以实物为准
DRV5033FAEDBZRQ1
数字锁存霍尔效应传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV5033-Q1 汽车类 2.7V 至 38V 霍尔效应全极开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV5033FAEDBZRQ1
- 商品编号
- C2655029
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 2.7V~38V | |
| 输出电流 | 30mA | |
| 工作点(Gs) | ±6.8mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | ±5Gs | |
| 工作温度 | -40℃~+150℃ | |
| 工作电流 | 2.7mA | |
| 采样频率 | 30kHz | |
| 输出类型 | 开漏 |
商品概述
DRV5033-Q1器件是一款斩波稳定霍尔效应传感器，能够在整个温度范围内提供具有出色灵敏度稳定性和集成保护特性的磁场感测功能。 DRV5033-Q1对磁场两极方向的响应相同。当应用的磁通量密度超过 B_OP 阈值时，DRV5033-Q1开漏输出变为低电平。输出将保持低电平，直到磁通量密度降至 B_RP 以下之后变为高阻抗。输出灌电流能力为30mA。反向极性保护高达 -22V 的宽工作电压范围（2.7至38V）使得此器件广泛适用于各种汽车信号。 该器件提供针对反向电源情况、负载突降以及输出短路或过流故障的内部保护功能。
商品特性
- 数字全极开关霍尔传感器符合汽车类应用的AEC-Q100标准
- 1级：Ta = -40 至 125℃
- 0级：Ta = -40 至 150℃
- 出色的温度稳定性
- 在温度范围内 B_OP±10%
- 多种灵敏度选项 (B_OP / B_RP)
- ±3.5 / ±2mT
- ±6.9 / ±3.5mT
- 检测南北磁场
- 支持宽电压范围：2.7V至38V
- 无需外部稳压器
- 开漏输出（30mA灌电流）
- 35μs快速上电时间
- 小型封装尺寸
- 表面贴装3引脚小外形尺寸晶体管(SOT)-23(DBZ)：2.92mm×2.37mm
- 插入式3引脚TO-92(LPG)：4.00mm×3.15mm
- 反向电源保护（高达 -22V）
- 支持高达40V抛负载
- 输出短路保护
- 输出电流限制
- 电池输出短路保护
应用领域
- 对接检测
- 门开关检测
- 接近感测
- 阀定位
- 脉冲计数
