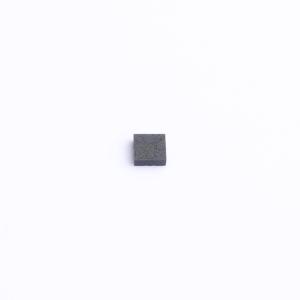

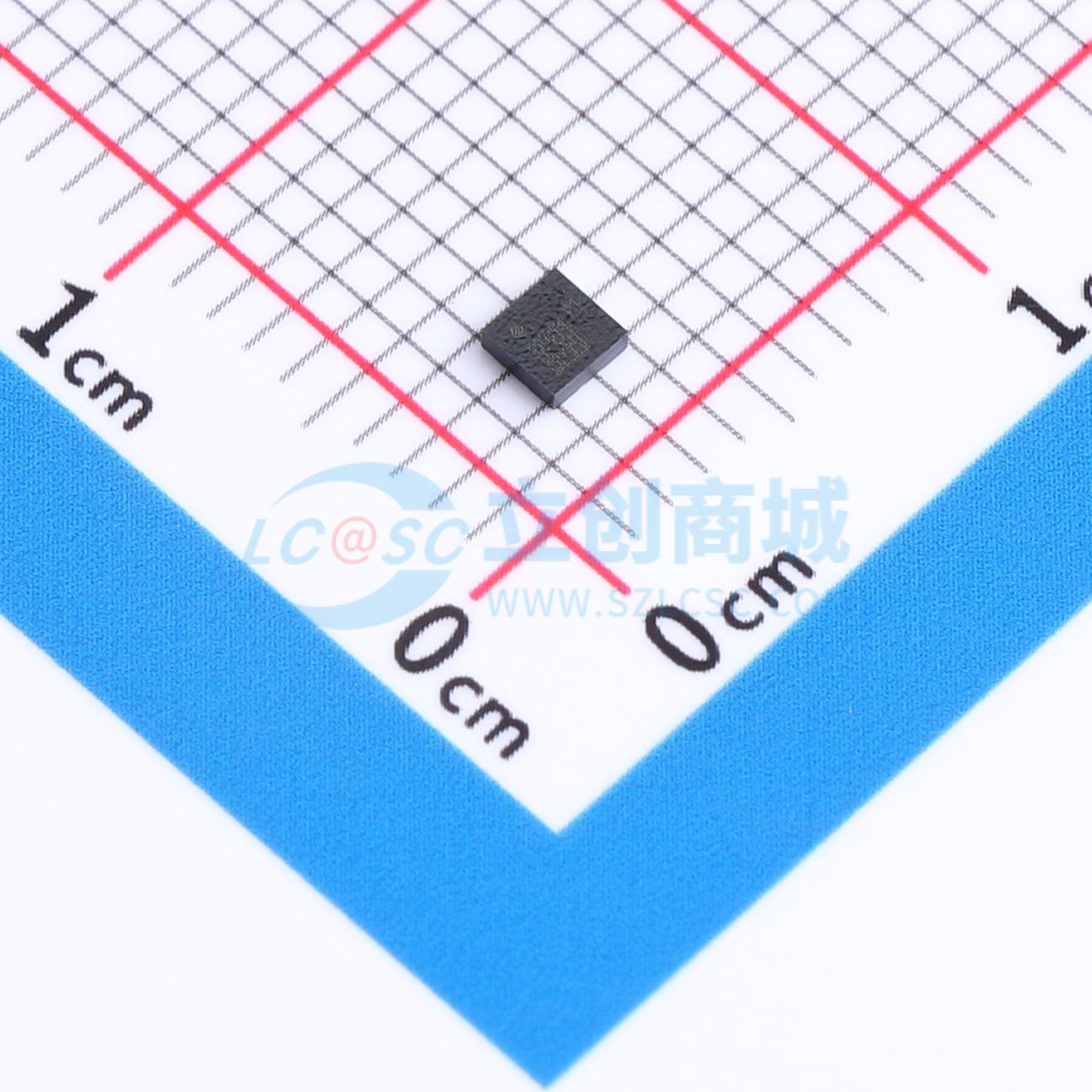

IIS2MDCTR

三轴数字磁传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高精度、超低功耗、3轴数字输出磁力计
品牌名称: ST(意法半导体)
商品型号: IIS2MDCTR
商品编号: C2655002

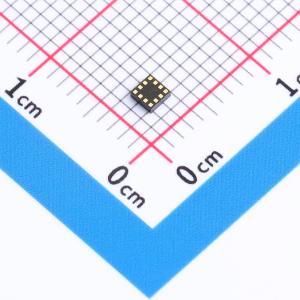

商品封装: LGA-12(2x2)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

IIS2MDC是一款高精度、超低功耗的3轴数字磁传感器。其磁场动态范围高达±50高斯，包含I²C串行总线接口（支持标准、快速模式、快速模式加和高速模式，频率分别为100 kHz、400 kHz、1 MHz和3.4 MHz）以及SPI串行标准接口。该设备可配置为生成磁场检测的中断信号，采用塑料焊盘网格阵列封装（LGA），并保证在-40℃至+85℃的扩展温度范围内工作。

商品特性

3个磁场通道
磁场动态范围高达±50高斯
16位数据输出
支持SPI和I²C串行接口
模拟供电电压范围为1.71 V至3.6 V
可选功率模式/分辨率
单测量模式最高150 Hz
支持硬铁补偿
可编程中断发生器
嵌入式自检功能
嵌入式温度传感器
符合ECOPACK®、RoHS和“绿色”标准

应用领域

智能电表中的防篡改
位置和距离传感器
惯性测量单元（IMU）的指南针
存在检测、磁性开关
可变磁场监测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	3D磁传感器
	磁感量程(X,Y)	±4.9152mT
	磁感量程(Z)	±4.9152mT
	输出位数	16bit
	接口类型	SPI；I2C

	属性	参数值
	工作电压	1.71V~3.6V
	工作电流	1.13mA
	工作温度	-40℃~+85℃
	功能特性	内置自检(BIST)；内置温度传感器
