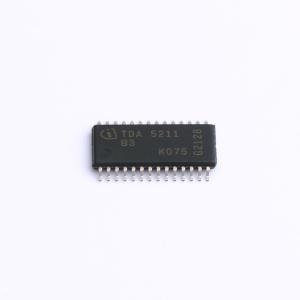

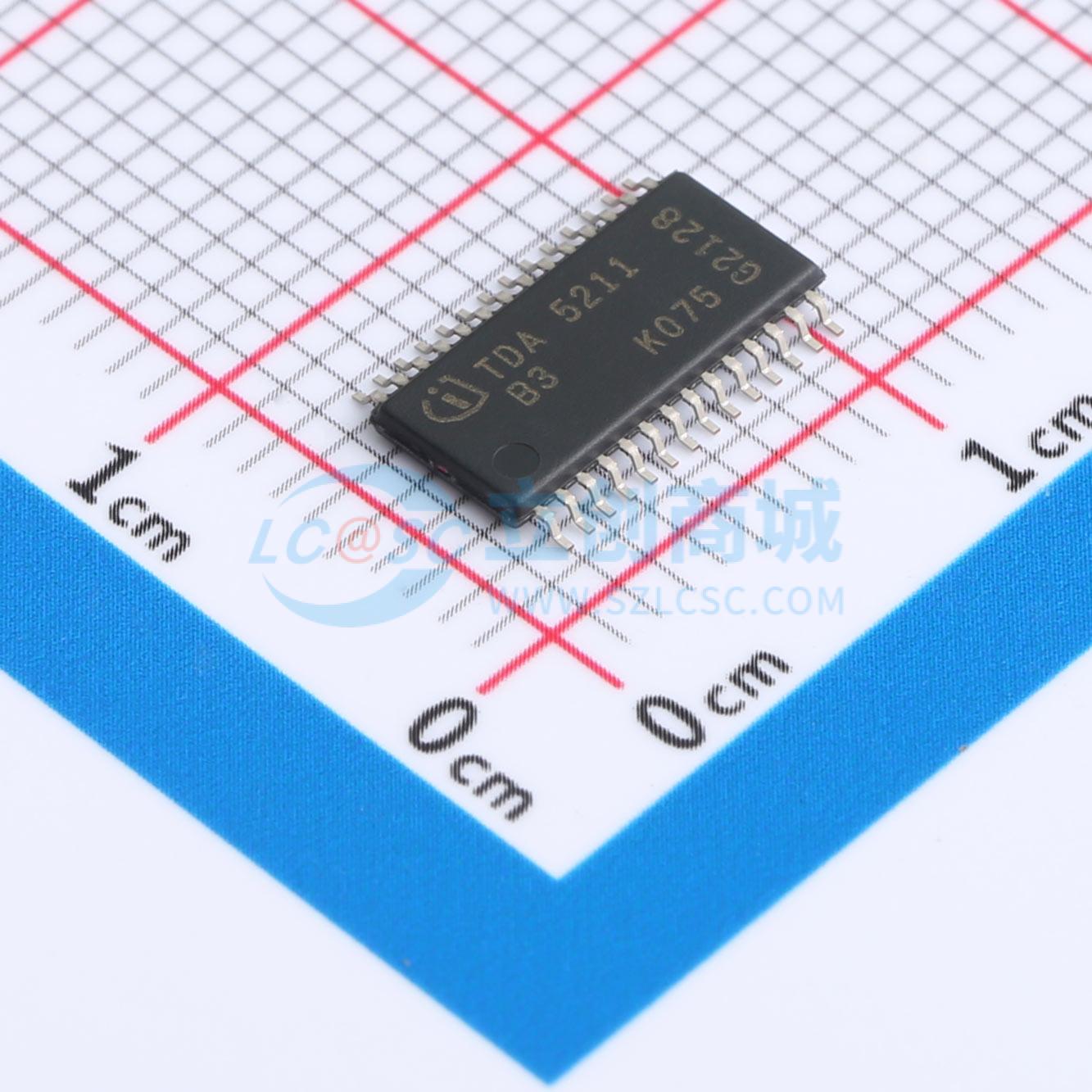

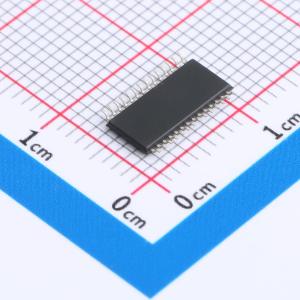

TDA5211XUMA1
ASK/FSK单变频接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- IC是一款适用于310至350 MHz频段的低功耗单芯片FSK/ASK超外差接收器（SHR），与ASK接收器TDA5201引脚兼容。该IC集成度高，仅需少量外部组件。该器件包含一个低噪声放大器（LNA）、一个双平衡混频器、一个完全集成的VCO、一个PLL合成器、一个晶体振荡器、一个带RSSI发生器的限幅器、一个PLL FSK解调器、一个数据滤波器、一个数据比较器（限幅器）和一个峰值检测器。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TDA5211XUMA1
- 商品编号
- C2654604
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 310MHz~350MHz | |
| 工作电压 | 4.5V~5.5V | |
| 应用领域 | RKE | |
| 数据速率 | 100Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | -105dBm | |
| 典型应用频率 | 315MHz | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 接收器 |
商品概述
该集成电路是一款适用于310至350 MHz频段的超低功耗单芯片FSK/ASK超外差接收器（SHR），引脚与ASK接收器TDA5201兼容。该集成电路集成度高，仅需少量外部元件。该器件包含一个低噪声放大器（LNA）、一个双平衡混频器、一个完全集成的压控振荡器（VCO）、一个锁相环（PLL）合成器、一个晶体振荡器、一个带接收信号强度指示（RSSI）发生器的限幅器、一个PLL FSK解调器、一个数据滤波器、一个数据比较器（限幅器）和一个峰值检测器。此外，还有掉电功能以节省电池电量。
商品特性
- 低电源电流（典型值：FSK模式下IS = 5.7 mA，ASK模式下IS = 5 mA）
- 电源电压范围5V ± 10%
- 掉电模式下电源电流极低（典型值50 nA）
- 具备FSK和ASK解调能力
- 完全集成的VCO和PLL合成器
- RF输入灵敏度：ASK模式下，25℃时典型值为 -113 dBm，在整个指定工作温度范围（-40至 +105℃）内优于 -110 dBm
- RF输入灵敏度：FSK模式下，25℃时典型值为 -105 dBm，在整个指定工作温度范围内优于 -102 dBm
应用领域
- 无钥匙进入系统
- 远程控制系统
- 报警系统
- 低比特率通信系统
