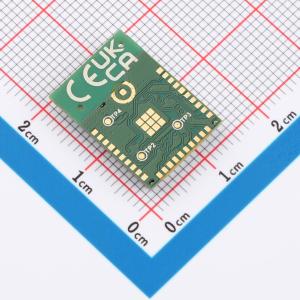

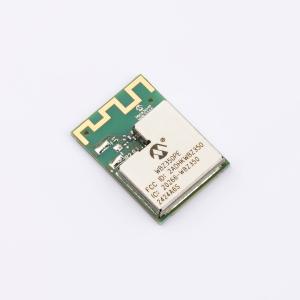

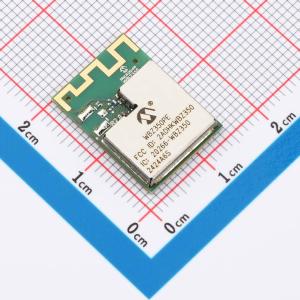

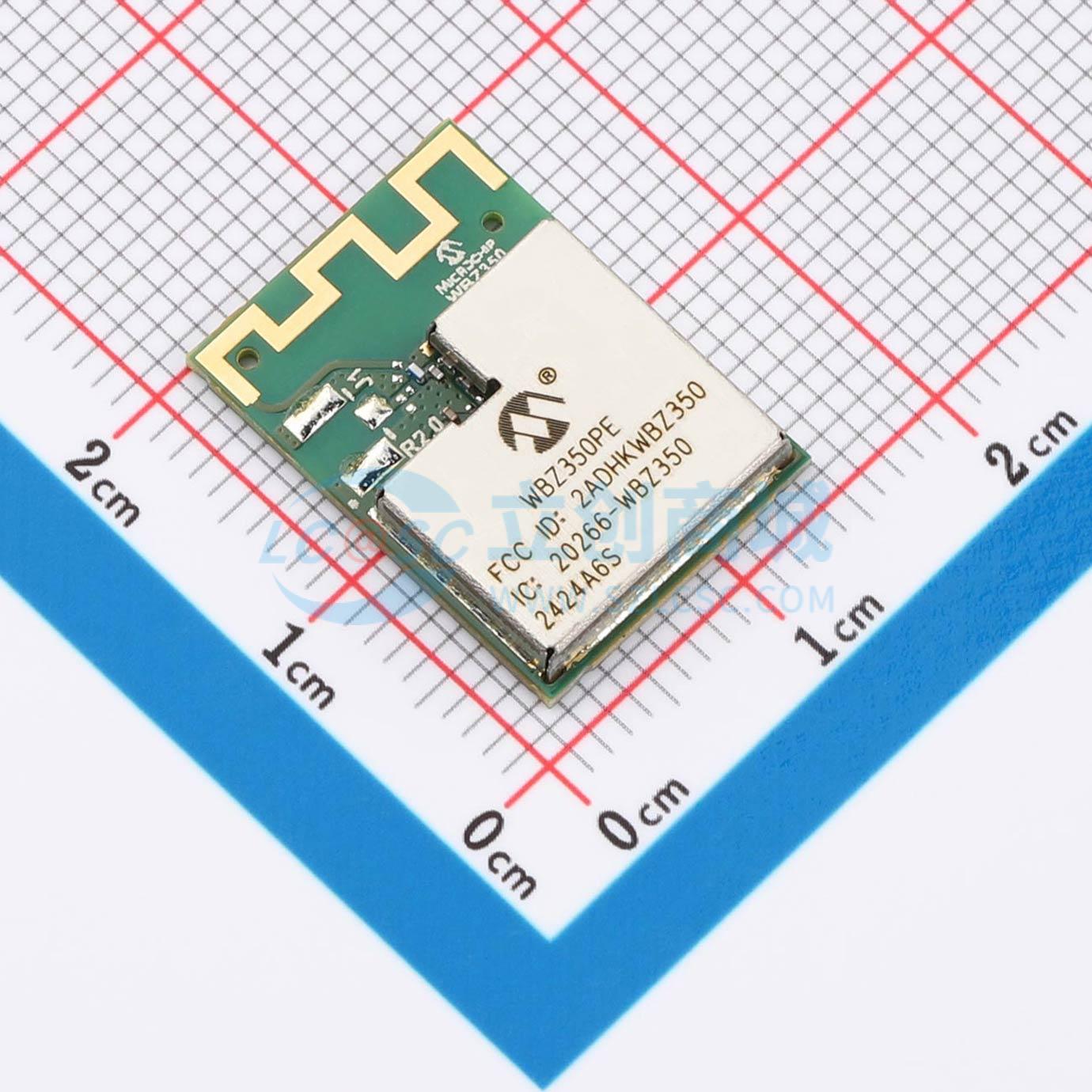

WBZ350PE-I
集成ARM Cortex-M4F处理器的无线微控制器，支持蓝牙低功耗5.2和IEEE 802.15.4无线连接，具备超低功耗2.4 GHz收发器、硬件安全加速器、电容触摸和安全启动功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- WBZ350PE-I
- 商品编号
- C25730334
- 商品封装
- LGA-30(18.7x13.4)
- 包装方式
- 袋装
- 商品毛重
- 8.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；触控功能；硬件ECC校验 |
商品概述
PIC32CX-BZ3系列片上系统是通用、低成本、32位微控制器，集成了Cortex-M4F ARM处理器、符合蓝牙低功耗5.2标准的安全连接、IEEE 802.15.4无线连接、超低功耗2.4 GHz收发器、基于硬件的安全加速器、电容式触摸功能以及安全启动功能。WBZ35x模块是完全通过射频认证的无线模块，基于PIC32CX-BZ3片上系统构建，提供带PCB天线或用于外接天线的U.FL连接器的版本。该系列支持全面的外设，适用于汽车、智能工厂和智能家居应用中的低成本物联网解决方案。安全启动只读存储器能够在执行应用程序前检查其完整性和真实性，此验证机制是确保系统可信根以部署和执行安全固件的关键要素。
商品特性
- 工作条件：1.9-3.6V，-40°C 至 +125°C，直流至 64 MHz（符合AEC Q100 Grade 1标准，参数有所缩减）；1.9-3.6V，-40°C 至 +105°C，直流至 64 MHz（符合AEC Q100 Grade 2标准）
- 核心：64 MHz ARM Cortex-M4F，性能为2.42 Coremark/MHz，配备4 KB指令与数据组合缓存、8区内存保护单元、Thumb-2指令集、数字信号处理ASE Rev 2、嵌套向量中断控制器、带指令跟踪流的嵌入式跟踪模块、CoreSight嵌入式跟踪缓冲区、跟踪端口接口单元以及符合IEEE 754标准的浮点单元
- 存储器：64-KB安全启动只读存储器（支持非对称安全启动）、3072位电子熔丝（用于安全启动密钥存储和调试锁定）、512-KB片上自编程闪存（带纠错码、用于加速闪存访问的预取模块、支持20k次擦写周期和20年数据保持）、32-KB引导闪存（八页，用于用户引导代码配置和灵活的器件配置）、96-KB多端口可编程服务质量静态随机存取存储器主内存（可选32-KB带纠错码的随机存取存储器、启用时32-KB随机存取存储器空间用于CoreSight嵌入式跟踪缓冲区调试、在备份模式下最多可保留32-KB静态随机存取存储器）、最多4-KB紧耦合存储器
- 系统：上电复位和欠压复位、内部和外部时钟选项、外部中断控制器（最多四个外部中断和一个不可屏蔽中断）、广泛的调试和跟踪能力（2引脚串行线调试编程和调试接口、用于串行线跟踪的嵌入式跟踪模块跟踪接口引脚）
- 支持的连接标准：符合蓝牙低功耗5.2和IEEE 802.15.4（Zigbee 3.0）标准
- 电源供应：集成电源管理单元（带MLDO线性模式）、集成片上1.5V低压差稳压器用于电子熔丝、集成片上1.2V核心低压差稳压器、集成16 MHz ±20 ppm晶体振荡器（外部低成本晶体）、3.3V和1.2V电源轨上的上电复位和欠压复位、运行、空闲、待机睡眠、深度睡眠和极端深度睡眠模式、睡眠唤醒外设
- 2.4 GHz射频收发器：集成2.4 GHz超低功耗射频收发器，由蓝牙低功耗和IEEE 802.15.4调制解调器及链路控制器共享、集成收发切换开关和巴伦，具有一个用于发射/接收的单端射频输入输出接口、高效率开关功率放大器、可编程发射输出功率范围从-24 dBm到+11 dBm，步进为1 dB、支持的数据速率：蓝牙低功耗5.2为2 Mbps、1 Mbps、500 kbps和125 kbps；IEEE 802.15.4为250 kbps；专有2.4 GHz为2 Mbps、1 Mbps和500 kbps
- 蓝牙功能：通过蓝牙低功耗5.2认证、可编程发射输出功率最高达+11 dBm、典型接收器灵敏度：蓝牙低功耗2 Mbps为-95 dBm，1 Mbps为-98 dBm，125 Kbps为-108 dBm，500 Kbps为-102 dBm、支持的蓝牙低功耗特性包括低功耗控制、2M非编码物理层、远距离编码物理层、信道选择算法2、广告扩展（通过基于硬件的调度器减轻CPU负载）、高占空比非连接广告、数据长度扩展、安全连接、隐私升级、通过宽带接收信号强度指示检测器增强抗干扰能力、用于蓝牙配对时链路密钥生成的ECDH P256硬件引擎、用于实时蓝牙有效载荷数据加密的AES128硬件模块、蓝牙认证测试设施认证、支持SIG定义/自定义的蓝牙低功耗配置文件和服务、蓝牙低功耗配置文件支持外设和中心角色、提供应用层API以实现基于GATT的标准或自定义配置文件/服务、支持警报通知服务、接近报告器和时间信息、多链路和多角色、蓝牙低功耗服务包括配置、空中更新、广告/信标、个性化配置、警报通知服务
- IEEE 802.15.4功能：物理层会聚协议服务数据单元数据速率为250 Kbps（专有数据速率：500 Kbps、1 Mbps和2 Mbps）、可编程接收模式（连续模式下250 Kbps的接收灵敏度为-103 dBm，远程唤醒控制模式下为-100 dBm，远程唤醒控制模式在接收模式下提供更低的功耗以支持加州能效标准）
应用领域
- 汽车
- 智能工厂
- 智能家居
