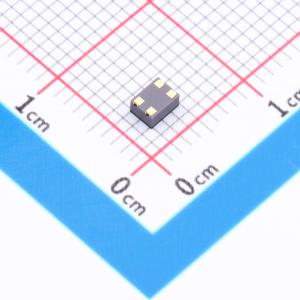

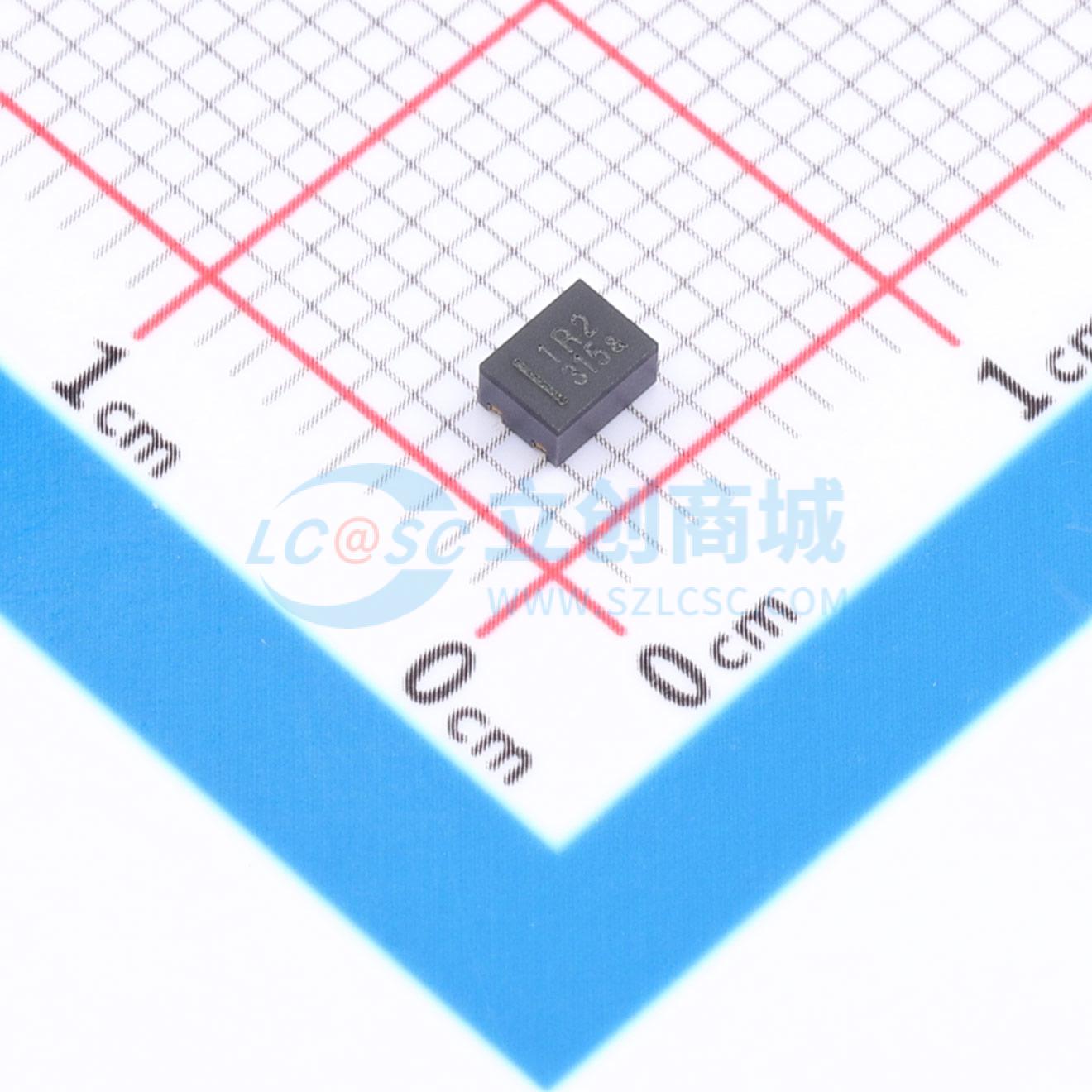

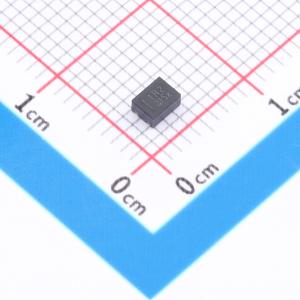

AQY221R2M1Y
微型SON封装的PhotoMOS继电器，节省空间且适用于高密度安装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PANASONIC(松下)
- 商品型号
- AQY221R2M1Y
- 商品编号
- C2653928
- 商品封装
- SON-4(2.2x3)
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | 250mA | |
| 负载电压 | 40V | |
| 正向压降(Vf) | 1.14V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 800mΩ | |
| 隔离电压(Vrms) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 200us | |
| 截止时间(Toff) | 40us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 300mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品特性
- 超小型SON封装有助于节省空间和实现高密度安装
- SON类型是一种新型光电MOS，体积约为现有SSOP类型的43%
- C×R10低导通电阻类型：输出电容典型值14pF，导通电阻典型值0.8Ω
- C×R10低输出电容类型：输出电容典型值1.1pF，导通电阻典型值9.5Ω
- C×R5：输出电容典型值1.1pF，导通电阻典型值5.5Ω
应用领域
- 测量设备：IC测试仪、探针卡、电路板测试仪及其他测试设备
- 电信或广播设备
- 医疗设备
