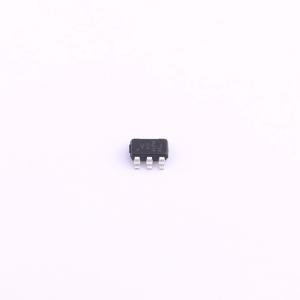

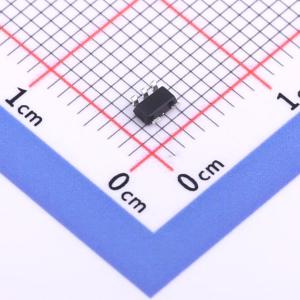

温馨提醒：图片仅供参考，商品以实物为准

SN74CBTLV1G125DBVR

低电压单通道场效应管总线开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74CBTLV1G125 3.3V、1:1 (SPST)、1 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBTLV1G125DBVR
商品编号: C2653264
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

SN74CBTLV1G125是一款单路高速线路开关，当输出使能输入为高电平时，开关处于禁用状态。该器件支持部分掉电模式操作，Ioff特性可确保器件掉电时不会产生破坏性回流电流，器件在断电状态下具备隔离作用。为保证器件在上电或掉电过程中保持高阻抗状态，输出使能端需通过上拉电阻连接至VCC，电阻的最小阻值由驱动器的灌流能力决定，所有未使用的控制输入必须接至VCC或GND，以保证器件正常工作。

商品特性

两个端口之间开关导通电阻为5Ω
数据输入输出端口支持轨到轨切换
支持部分掉电模式操作
Ioff特性可防止器件掉电时破坏性电流回流
断电状态下可实现信号隔离
可保证上电及掉电过程中保持高阻抗状态

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	1/1
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns@3.3V,50pF
	静态电流(Iq)	10uA
	功能特性	断电保护；输出使能高阻
	系列	74CBTLV
