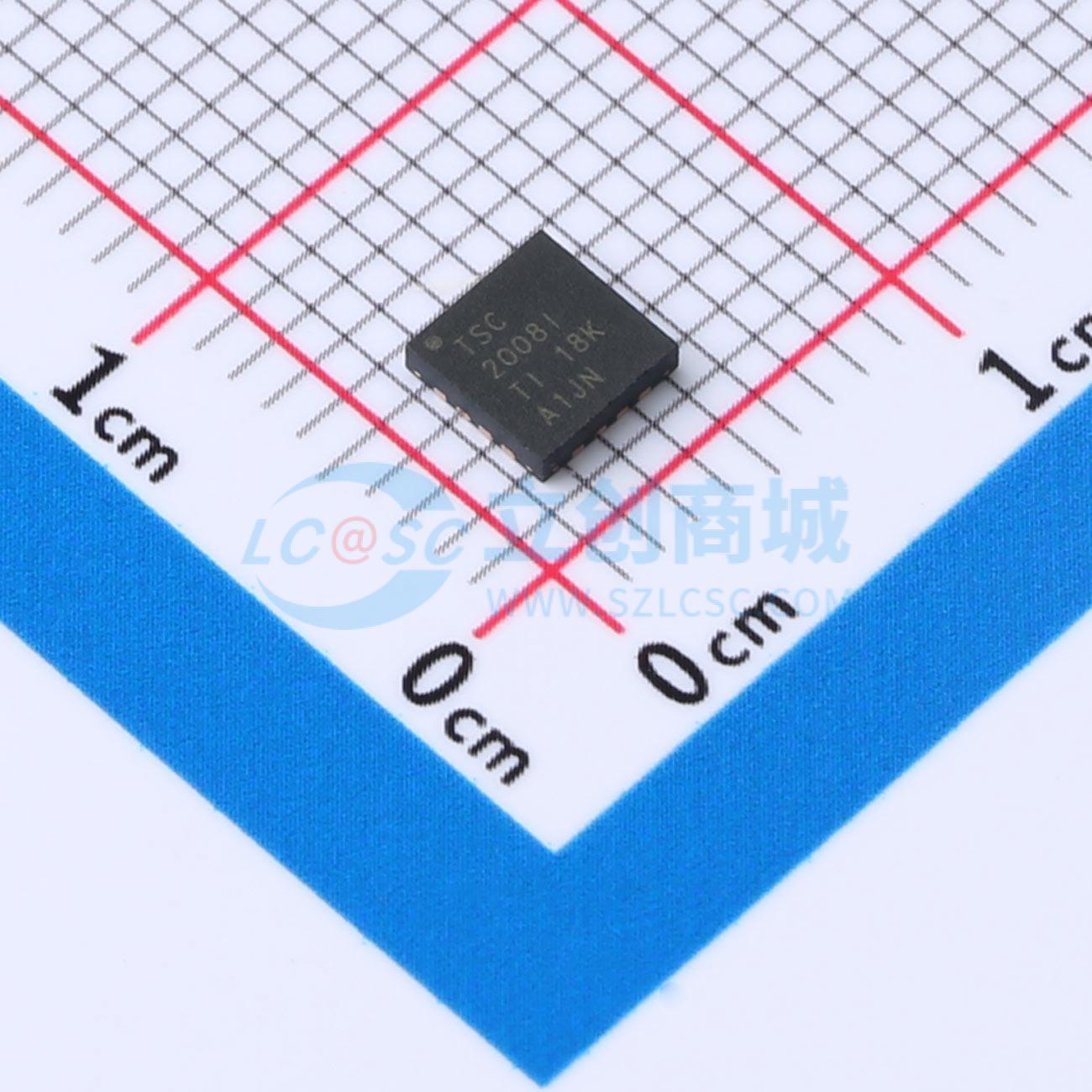

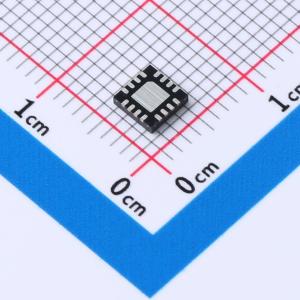

温馨提醒：图片仅供参考，商品以实物为准
TSC2008IRGVR
1.2V至3.6V、12位、纳瓦级、4线微触摸屏控制器，带SPI接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款非常低功耗的触摸屏控制器，适用于基于先进低压处理器的对电源敏感的手持应用。它可以在低至1.2V的电源电压下工作，该电压可由单节电池提供。它包含一个完整的超低功耗12位模数（A/D）电阻式触摸屏转换器，包括驱动器和用于测量触摸压力的控制逻辑。除了这些标准功能外，还提供触摸屏测量的预处理功能，以减少总线负载，从而减少主处理器资源的消耗，使这些资源可用于更关键的功能
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSC2008IRGVR
- 商品编号
- C2651793
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸屏控制器 | |
| 触摸屏类型 | 4线电阻式 | |
| 分辨率(位) | 12位 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.2V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置温度传感器；噪声抑制；上电复位 |
商品概述
TSC2008是一款极低功耗触摸屏控制器，适用于对功耗敏感的手持应用，可在低至1.2V的供电电压下工作，可由单节电池供电。芯片内部集成了完整的超低功耗12位模数电阻触摸屏转换电路，包含驱动以及用于测量触摸压力的控制逻辑。该芯片可对触摸屏测量结果进行预处理，减少总线负载，降低主处理器资源消耗，让主处理器可将资源分配到更关键的功能中。它支持SPI串行总线和数据传输，提供可编程的8位或12位分辨率，可适配不同的屏幕尺寸和性能需求。提供1.5×2 WCS_P-12和4×4 QFN-16两种封装，工作温度范围为–40℃~+85℃。
商品特性
- 支持4线触摸屏接口
- 单路1.2V~3.6V电源/基准电压输入
- 支持比例转换
- 有效吞吐率：8位模式最高20kHz，12位模式最高10kHz
- 内置预处理功能，可减少总线活动
- 支持高速SPI，最高速率可达25MHz
- 采用简单的基于命令的用户接口
- 兼容TSC2046，支持8位或12位分辨率
- 内置片上温度测量功能
- 支持触摸压力测量
- 带数字缓冲PENIRQ信号
- 内置片上可编程PENIRQ上拉电阻
- 支持自动掉电控制
- 低功耗：12位模式8.2kHz等效速率下，1.2V供电、SCLK=5MHz时电流为30.4μA；1.8V供电、SCLK=10MHz时电流为35.5μA；2.7V供电、SCLK=10MHz时电流为44.6μA
- 支持上电复位、软件复位以及SureSet™复位
- 增强型ESD防护：HBM可达±8kV，CDM可达±1kV，空气间隙放电可达±25kV，接触放电可达±15kV
- 提供两种封装可选
应用领域
- 手机
- PDA、GPS以及媒体播放器
- 便携式仪器
- 销售点终端
- 多屏触控系统
