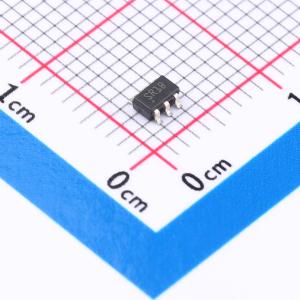

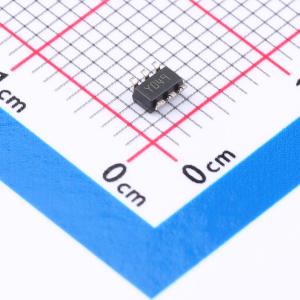

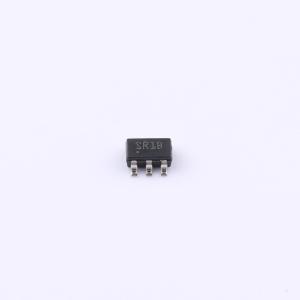

SRK1000BTR

反激变换器次级侧同步整流控制器

描述: 自适应同步整流控制器，用于反激转换器
品牌名称: ST(意法半导体)
商品型号: SRK1000BTR
商品编号: C2650179
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

	属性	参数值
	最大占空比	-
	晶体管耐压	100V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+150℃@(Tj)
	工作模式	CCM；QR；DCM

商品概述

SRK1000/A/B是用于反激式转换器次级侧同步整流（SR）的控制器，适用于准谐振（QR）和连续导通模式（CCM）/不连续导通模式（DCM）混合固定频率电路。它们提供大电流栅极驱动输出，能够驱动N沟道功率MOSFET。该IC的控制方案是，一旦电流开始流过同步整流MOSFET的体二极管，该MOSFET就会导通，然后当电流接近零时关断。快速导通（延迟最小）和创新的自适应关断逻辑可最大限度地延长同步整流MOSFET的导通时间，并消除电路中寄生电感的影响。当器件检测到初级控制器进入间歇模式工作，或者同步整流MOSFET的导通时间低于编程的最小导通时间T₀ₙ时，器件进入低功耗模式。这样，在轻载情况下（此时同步整流不再有益），转换器效率得以提高。当转换器重新开始开关操作，或者IC检测到整流器中的电流导通时间比编程的最小导通时间T₀ₙ值增加了20%时，IC退出低功耗模式并恢复开关操作。

商品特性

专为反激式转换器优化的次级侧同步整流控制器
适用于准谐振（QR）和连续导通模式（CCM）/不连续导通模式（DCM）混合固定频率操作
宽Vcc工作电压范围：3.75至32 V
支持低至₂ₗₒᵣ输出的恒流（CC）调节操作
低功耗模式下静态电流极低 <160 μA
用于同步整流MOSFET漏源电压的高压感应输入（100 V AMR）
工作频率高达300 kHz
用于N沟道MOSFET的大电流栅极驱动输出
快速导通，延迟时间最小，具备自适应关断逻辑
可编程最小导通时间Tₒₙ和固定最小关断时间Tₒff（3种选项：SRK1000、SRK1000A、SRK1000B）
通过检测初级侧间歇模式或检测同步整流MOSFET导通时间低于编程的最小导通时间Tₒₙ进入低功耗模式
SOT23 - 6L封装

应用领域

电池充电器/快速充电器
适配器
USB功率传输（配置文件3）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	3.75V~32V
	开关频率	300kHz
	输出电流	-
	耗散功率(Pd)	0.5W
