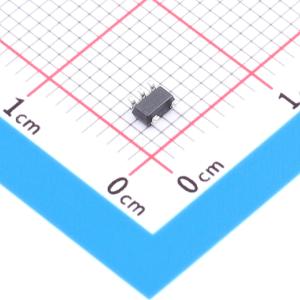

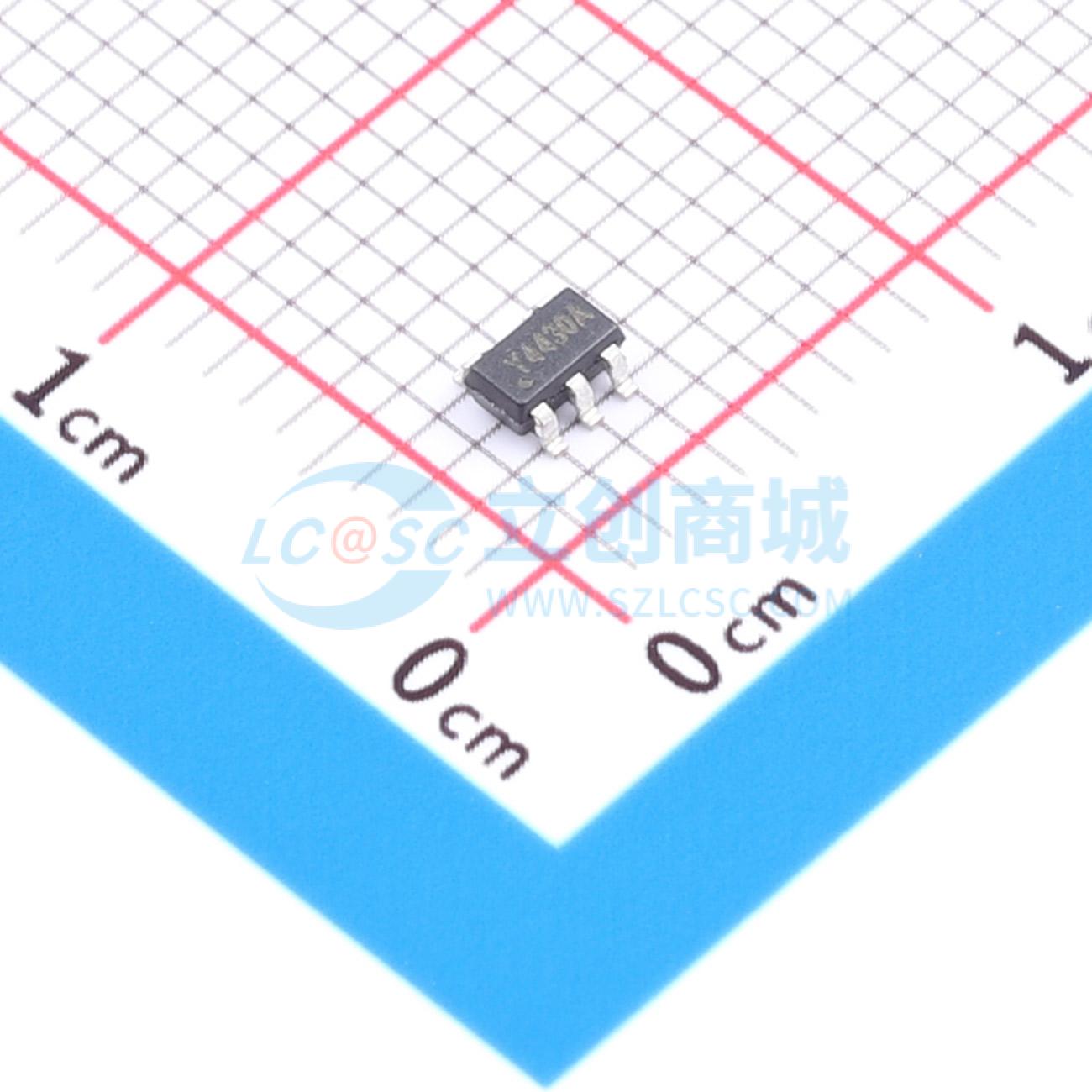

温馨提醒：图片仅供参考，商品以实物为准

TISP4P035L1NR-S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这一系列设备旨在保护xDSL线驱动器接口免受达到额定限制的过电压影响。过电压通常由交流电源系统或雷电干扰引起，这些干扰会被引入或传导到电话线上。这些对称保护器是两端晶闸管钳位装置。它们可用于导体之间的保护，或者可以部署一对设备以实现从线路到地的保护。当放置在xDSL线驱动器IC和变压器之间时，该保护器会进行钳位并切换至低阻抗状态，安全地转移通过xDSL耦合变压器传递的能量。低电容设计使得该设备适用于从ADSL到30 MHz VDSL2的设计。电信端口需要针对共模（纵向）和差模（金属）浪涌进行保护，以符合国际标准如ITU-T K.20、K.21或K.45，Telcordia GR-1089-CORE以及YD/T。共模浪涌通过耦合变压器的电气隔离来抵抗，其通常具有≥1 kV或更高的额定值。差模浪涌可以通过变压器传输，并可能对接口驱动器IC造成压力。由于xDSL接口电路设计用于3 kHz至30 MHz范围内的工作，附近的高频事件——如电缆闪络或初级保护激活——可能会对该接口产生破坏性条件，因此需要这种类型的保护。
品牌名称: BOURNS
商品型号: TISP4P035L1NR-S
商品编号: C2650120
商品封装: PowerFLAT(5x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这一系列设备旨在保护xDSL线驱动器接口免受达到额定限制的过电压影响。过电压通常由交流电源系统或雷电干扰引起，这些干扰会被引入或传导到电话线上。这些对称保护器是两端晶闸管钳位装置。它们可用于导体之间的保护，或者可以部署一对设备以实现从线路到地的保护。

当放置在xDSL线驱动器IC和变压器之间时，该保护器会进行钳位并切换至低阻抗状态，安全地转移通过xDSL耦合变压器传递的能量。低电容设计使得该设备适用于从ADSL到30 MHz VDSL2的设计。

电信端口需要针对共模（纵向）和差模（金属）浪涌进行保护，以符合国际标准如ITU-T K.20、K.21或K.45，Telcordia GR-1089-CORE以及YD/T。共模浪涌通过耦合变压器的电气隔离来抵抗，其通常具有≥1 kV或更高的额定值。差模浪涌可以通过变压器传输，并可能对接口驱动器IC造成压力。由于xDSL接口电路设计用于3 kHz至30 MHz范围内的工作，附近的高频事件——如电缆闪络或初级保护激活——可能会对该接口产生破坏性条件，因此需要这种类型的保护。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 1 个)

个

起订量：1 个10000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	半导体放电管(TSS)
	断态峰值电压(Vdrm)	24V
	开关电压(Vs)	35V
	峰值脉冲电流(Ipp)	18A
	漏电流	1uA

	属性	参数值
	保持电流(Ih)	30mA
	通态电压(Vt)	-
	通态电流(It)	-
	断态电容(Co)	3.5pF
