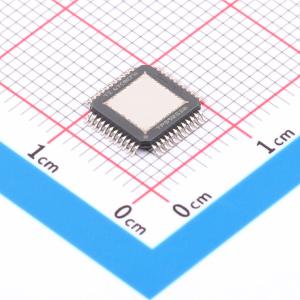

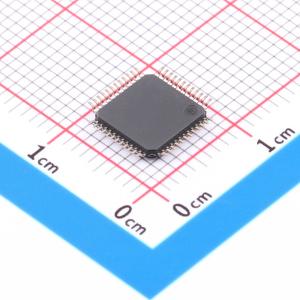

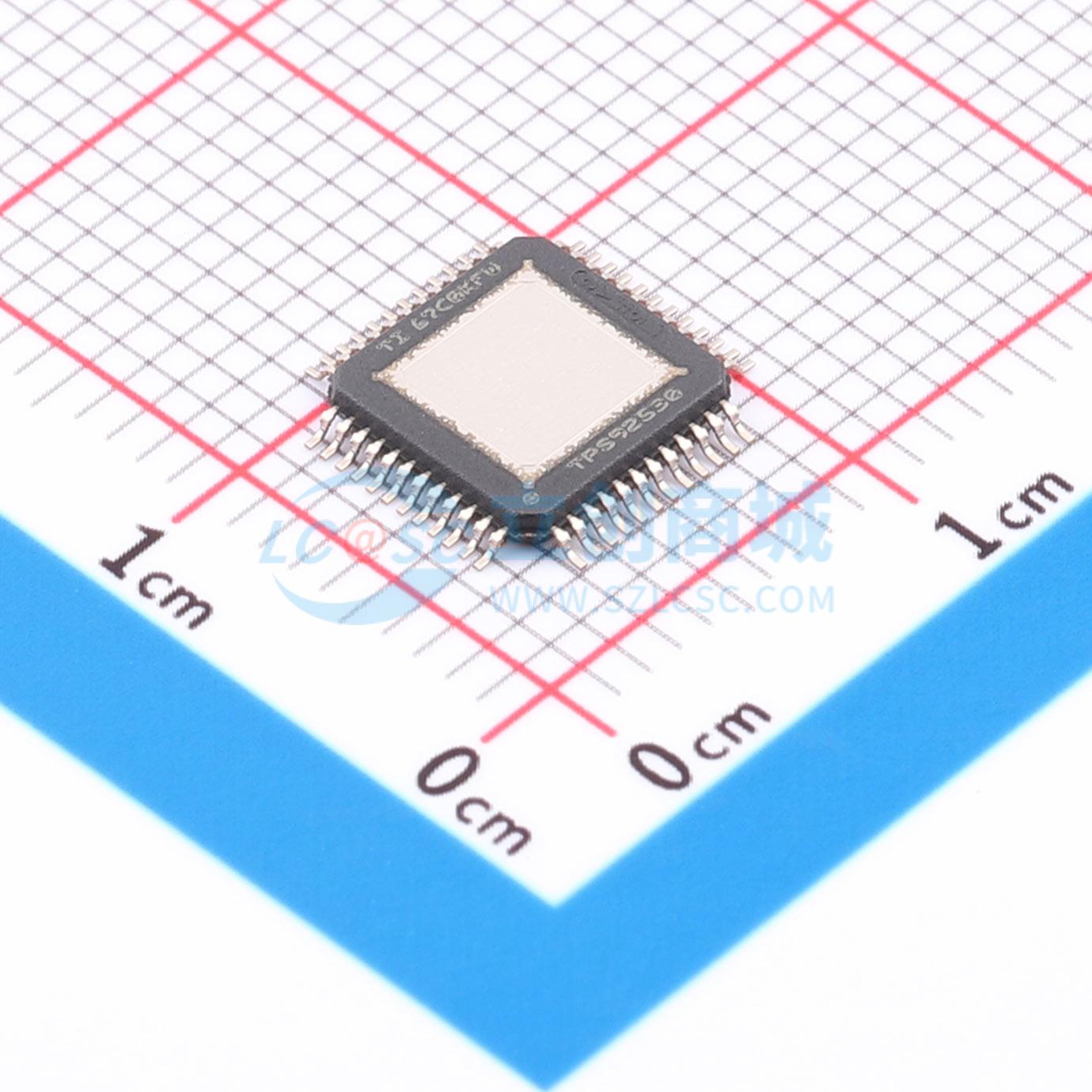

TPS92530QPKDRQ1

TPS92530-Q1 汽车类 3 通道、恒流、恒压同步降压 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92530-Q1 是一款单片 3 通道同步降压 LED 驱动器，具有 4.5V 至 65V 宽工作输入电压范围，可独立为三串串联的 LED 供电。TPS92530-Q1 实施自适应导通时间平均电流模式控制功能，经设计可生成恒压或恒流输出。自适应导通时间控制功能可提供近乎恒定的开关频率，频率设置范围为 100kHz 至 1.2MHz。在恒流模式下，该器件与分流 FET 调光技术和基于 LED 矩阵管理器的动态光束前照灯兼容。在恒压模式下，自适应导通时间控制功能支持高带宽运行并提供快速瞬态响应。电感器电流检测和闭环反馈功能可在宽的输入电压、输出电压和环境温度范围内实现优于 ±4%的精度。在恒流模式下，高性能 LED 驱动器可使用模拟调光或 PWM 调光技术来单独调制 LED 电流。通过 SPI 对 10 位基准值 (CHxREF) 进行编程可获得高于 16:1 的线性模拟调光响应。通过借助所需占空比直接调制相应的 UDIM 输入引脚或通过启用内部 PWM 发生器电路，来实现 LED 电流的 PWM 调光。
品牌名称: TI(德州仪器)
商品型号: TPS92530QPKDRQ1
商品编号: C25581609
商品封装: HTQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.846克(g)

商品参数

商品概述

TPS92530-Q1 是一款单片 3 通道同步降压 LED 驱动器，具有 4.5V 至 65V 宽工作输入电压范围，可独立为三串串联的 LED 供电。TPS92530-Q1 实施自适应导通时间平均电流模式控制功能，经设计可生成恒压或恒流输出。自适应导通时间控制功能可提供近乎恒定的开关频率，频率设置范围为 100kHz 至 1.2MHz。在恒流模式下，该器件与分流 FET 调光技术和基于 LED 矩阵管理器的动态光束前照灯兼容。在恒压模式下，自适应导通时间控制功能支持高带宽运行并提供快速瞬态响应。电感器电流检测和闭环反馈功能可在宽的输入电压、输出电压和环境温度范围内实现优于 ±4%的精度。在恒流模式下，高性能 LED 驱动器可使用模拟调光或 PWM 调光技术来单独调制 LED 电流。通过 SPI 对 10 位基准值 (CHxREF) 进行编程可获得高于 16:1 的线性模拟调光响应。通过借助所需占空比直接调制相应的 UDIM 输入引脚或通过启用内部 PWM 发生器电路，来实现 LED 电流的 PWM 调光。

商品特性

符合面向汽车应用的 AEC-Q100 标准
1 级： -40°C 至 125°C 的工作环境温度范围
器件 HBM 分类等级 H1C
器件 CDM 分类等级 C5
自适应导通时间平均电流控制
可编程开关频率范围为 100kHz 至 1.2MHz
高级调光操作
10 位精密模拟调光
10 位精密内部 PWM 调光
支持外部 PWM 调光输入
针对外部分流调光（包括 LED 矩阵管理器）进行优化
开关逐周期过流保护
开关过热保护
寄存器与可编程数字计数器的数值，PWM 发生器可将 10 位 PWM 寄存器值转化为相应的占空比
整合了高级 SPI 可编程诊断和故障保护功能，其中涉及：逐周期电流限制、自举欠压保护、LED 开路、LED 短路、热警告和热关断功能
板载 10 位 ADC 对监测和诊断系统运行状况所需的重要输入参数进行采样

应用领域

汽车前照灯和自适应 LED 驱动模块

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~65V
	通道数	3
	调光	PWM；模拟

	属性	参数值
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	4%
