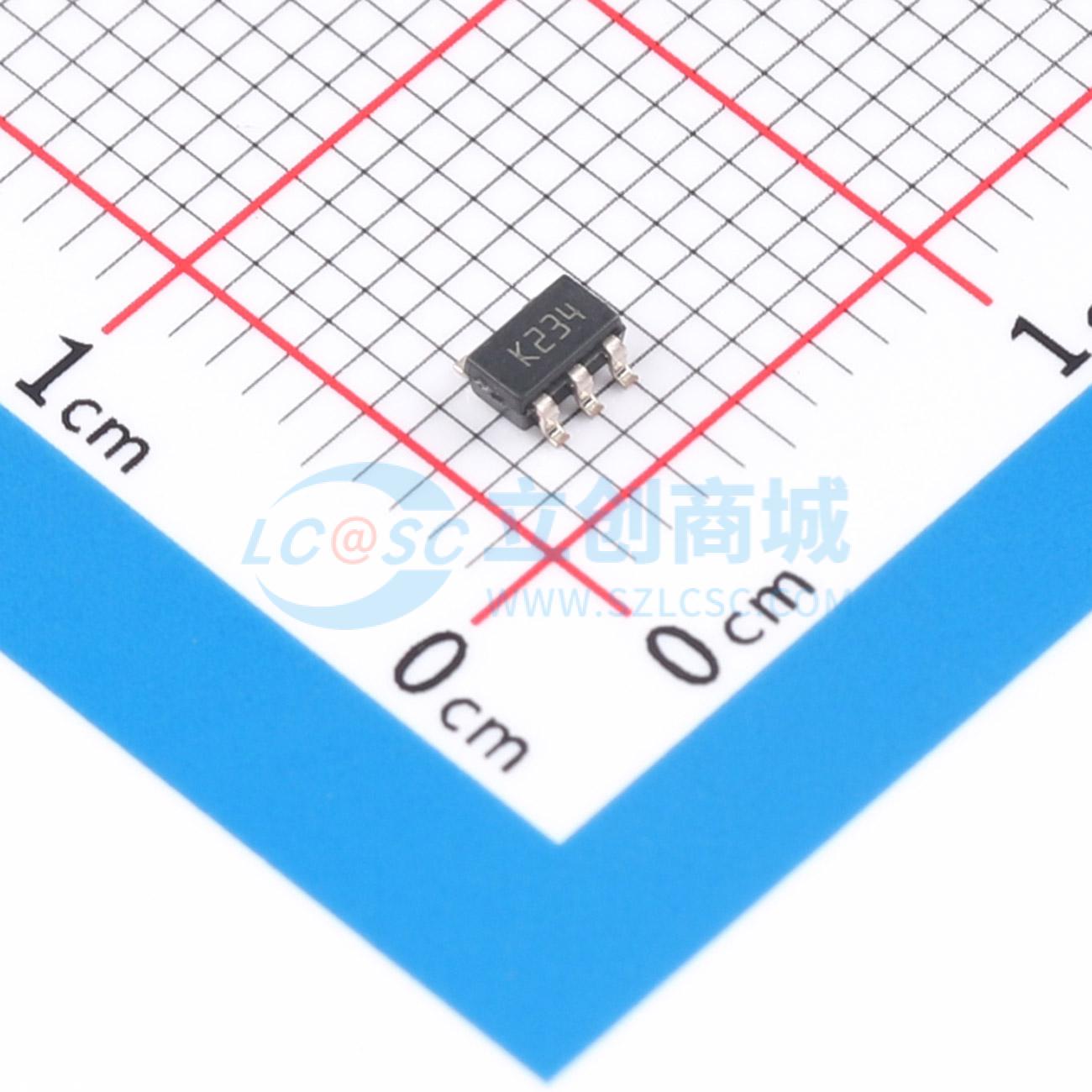

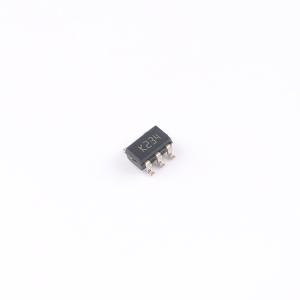

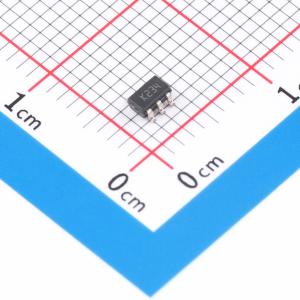

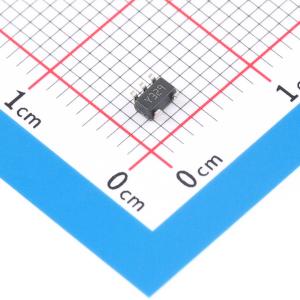

温馨提醒：图片仅供参考，商品以实物为准
TSZ151ILT
单通道和双通道运算放大器，低失调电压，轨到轨输入输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道和双通道运算放大器，具有极低失调电压，且几乎不会随温度变化而漂移。提供轨到轨输入和输出，具备出色的速度/功耗比，增益带宽积为1.6MHz，在5V电压下仅消耗210μA电流。还具有超低输入偏置电流，非常适合高精度传感器接口。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSZ151ILT
- 商品编号
- C25516824
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.166667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 36nV/℃ | |
| 增益带宽积(GBW) | 1.6MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.8V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 132dB | |
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 50pA | |
| 静态电流(Iq) | 210uA | |
| 输出电流 | 30mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 零漂移/自动稳零 |
商品概述
TSZ151和TSZ152是单通道和双通道运算放大器，具有极低的失调电压，且其失调电压随温度变化几乎为零漂移。该系列器件提供轨到轨输入和输出，具有优异的功耗与速度比，增益带宽积为1.6 MHz，在5 V电源下仅消耗210 μA电流。该器件还具有超低的输入偏置电流。这些特性使得TSZ151和TSZ152成为高精度传感器接口应用的理想选择。
商品特性
- 极高的精度和稳定性：25 °C时最大失调电压为7 μV；在整个工作温度范围（-40 °C至125 °C）内为10 μV
- 轨到轨输入和输出
- 低电源电压范围：1.8 V至5.5 V
- 低功耗：5 V电源下为210 μA
- 增益带宽积：1.6 MHz
- 扩展的工作温度范围：-40 °C至125 °C
- 通过AEC-Q100认证
应用领域
- 高精度信号调理
- 汽车电流测量与传感器信号调理
