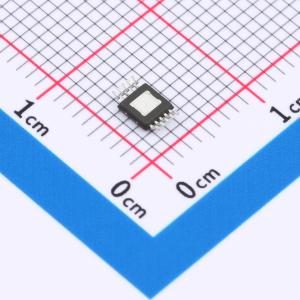

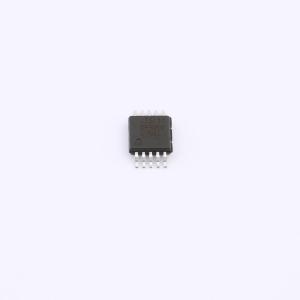

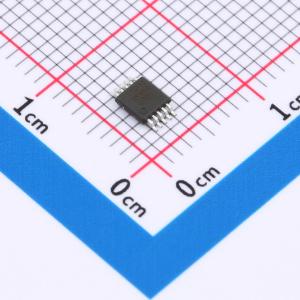

LTS111AMH
V/I转换，电压输入0 - 20mA/4 - 20mA输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTS111是一款V/I转换器，可以将模拟电压线性的转换成0-20mA/4-20mA；用户可以通过外部的Rset进行设置想要的输出范围；外部可通过PMOS进行功率转移；LDO可以通过外围电阻调节输出范围，在3V-5.5V内调节；简化V/I转换设计。
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTS111AMH
- 商品编号
- C25503985
- 商品封装
- EMSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | - | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCA) | - | |
| 工作电压(VCCB) | - | |
| 元件数 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTS111是一款V/I转换器，可以将模拟电压线性的转换成0-20mA/4-20mA；用户可以通过外部的Rset进行设置想要的输出范围；外部可通过PMOS进行功率转移；LDO可以通过外围电阻调节输出范围，在3V-5.5V内调节；简化V/I转换设计。
商品特性
- 输出范围可以通过Rset及外围调节，例如产生0-20mA/4-20mA/0-36mA电流输出
- Rset设置电流公式：Imax * Vinmax/Rset（Vin为模拟量输入，Vinmax = 5V）
- INL：0.05% tpy（多点校正可获取更高的线性度）
- 输出精度：0.1% tpy
- IOUT电压系数：0.03% of SPAN tpy （8 - 36V@20mA）
- IOUT负载系数：0.005% of SPAN tpy（0 - 800R@20mA@24V）
- 单电源供电：8V - 36V
- 输出故障报警(EF)
- 支持输出关闭（OD）
- LDO输出支持可调：3V - 5.5V范围内可调
- LDO温度系数：<20ppm
- 静态工作电流：500uA
- 启动时间：<500us
- 封装：MSOP10 - EPAD
- 工作温度：-40℃ to 125℃
应用领域
- 仪器仪表变送器
- 工业模拟信号隔离
- 工业控制器
- PLC输出驱动
