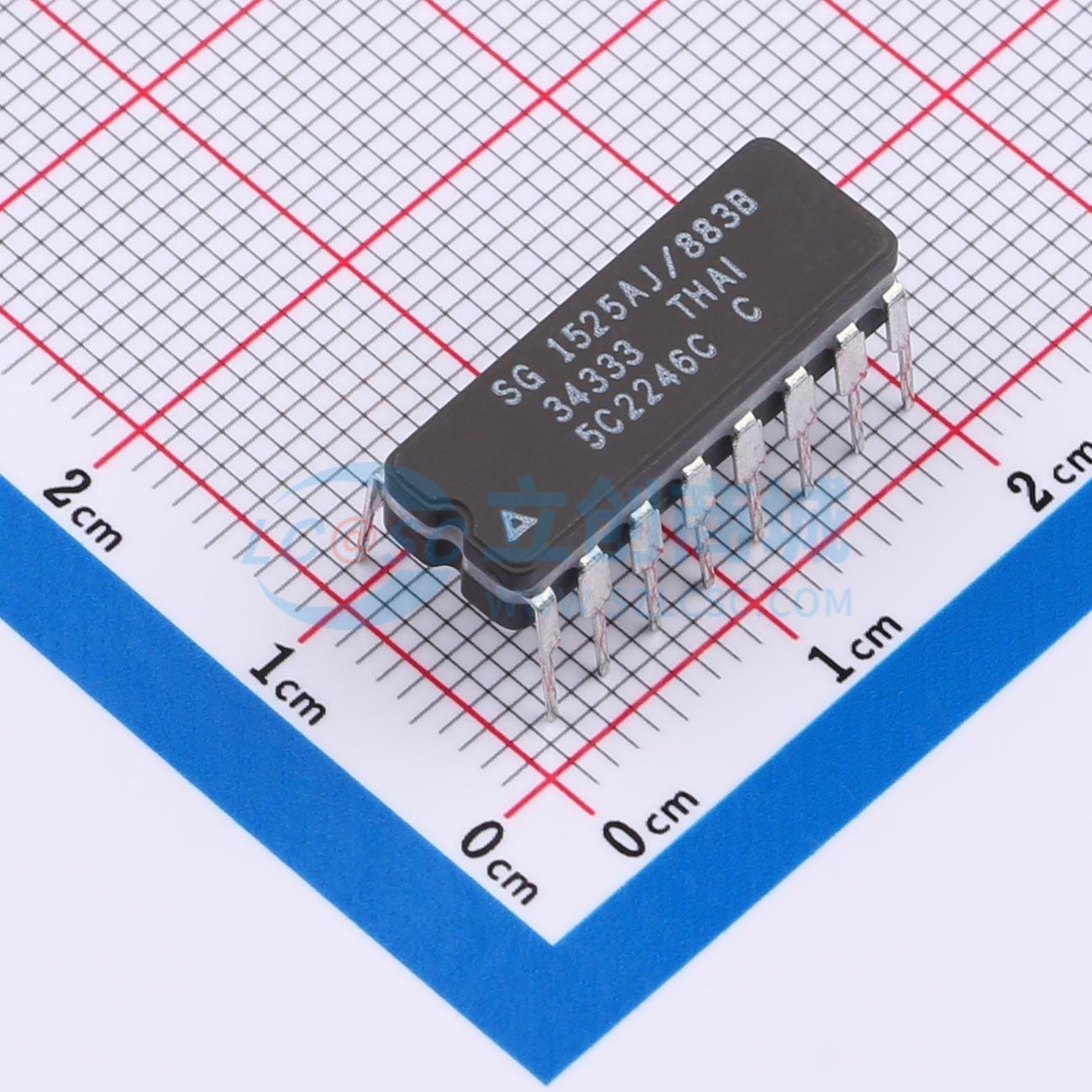

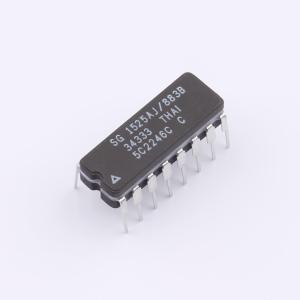

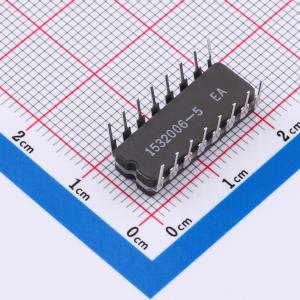

温馨提醒：图片仅供参考，商品以实物为准
SG1525AJ-883B
脉冲宽度调制器
- 描述
- SG1525A系列脉冲宽度调制器集成电路设计用于提供改进的性能和更低的外部元件数量,适用于各种开关电源设计。内置+5.1V参考电压,初始精度为±1%,输入共模范围包括参考电压,消除了外部电位计和分压电阻的需求。同步输入允许多个单元同步,或单个单元与外部系统时钟同步。内置软启动电路控制软启动电路和输出阶段,提供即时关断和缓慢启动。高可靠性特性包括闩锁功能,防止多次脉冲。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SG1525AJ-883B
- 商品编号
- C25487031
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 3.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 8V~35V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100Hz~500kHz | |
| 工作温度 | -55℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 推挽式 | |
| 静态电流(Iq) | 20mA | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品特性
- SG1525A/1527A系列脉冲宽度调制器集成电路旨在用于实现各类开关电源时，提供更高的性能并减少外部元件数量。
- 片上+5.1V基准电压源的初始精度经微调至±1%，误差放大器的输入共模范围包含基准电压，无需外部电位器和分压电阻。
- 振荡器的同步输入允许多个器件同步工作，或使单个器件与外部系统时钟同步。
- CT引脚和放电引脚之间的单个电阻可实现宽范围的死区时间调节。
- 这些器件还具备内置软启动电路，仅需在外部连接一个定时电容。
- 关断引脚可同时控制软启动电路和输出级，实现瞬间关断，并在软启动循环后缓慢开启。
- 这些功能还受欠压锁定控制，当输入电压低于正常工作所需电压时，输出关闭，软启动电容放电。
- 这些PWM电路的另一独特特性是比较器后接有锁存器。一旦PWM脉冲因任何原因终止，输出在该周期内保持关闭。锁存器随每个时钟脉冲复位。
- 输出级采用图腾柱设计，能够提供或吸收超过200mA的电流。SG1525A输出级采用或非逻辑，关断状态下输出为低电平。SG1527A采用或逻辑，关断时输出高电平。
- 工作电压范围：8V至35V
- 5.1V基准电压源精度：±1%
- 振荡器频率范围：100Hz至500kHz
- 独立的振荡器同步端子
- 可调死区时间控制
- 内部软启动
- 输入欠压锁定
- 锁存式PWM，防止多脉冲
- 双源/漏输出驱动器
- 符合MIL - STD - 883，§1.2.1标准
- MIL - M38510/12602BEA - JAN1525AJ
- MIL - M38510/12604BEA - JAN1527AJ
- 可提供MSC - AMS “S”级处理
应用领域
- 对于单端电源，驱动器输出接地。在振荡器的交替周期中，图腾柱源极晶体管将VC端子接地。
- 在传统的推挽式双极型设计中，正向基极驱动由R1 - R3控制。加速电容C1和C2可实现功率器件的快速关断。
- 输出驱动器的低源阻抗可快速对功率FET的输入电容充电，同时减少外部元件。
- SG1525A可直接驱动低功率变压器。在死区时间内，当初级绕组两端均接地时，自动复位。
