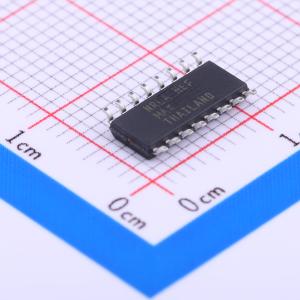

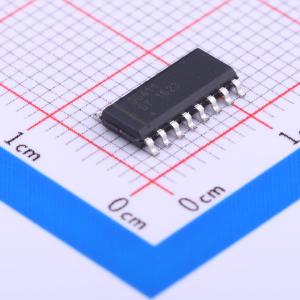

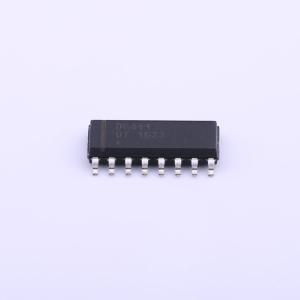

DG411DY+T

Maxim重新设计的DG411/DG412/DG413模拟开关如今具备开关间低导通电阻匹配（最大3Ω）以及在信号范围内保证导通电阻平坦度（最大Δ4Ω）的特性。这些低导通电阻开关在两个方向上的导通性能相同。它们保证低电荷注入、低功耗，并且按照3015.7方法的规定，静电放电（ESD）耐受能力最低为2000V。新设计在不同温度下具有更低的关断泄漏电流（在+85℃时小于5nA）。 DG411/DG412/DG413是四通道单刀单掷（SPST）模拟开关。DG411为常闭（NC）型，DG412为常开（NO）型。DG413有两个常闭开关和两个常开开关。导通时间tON最大小于150ns，关断时间tOFF最大小于100ns。这些器件可由+10V至+30V的单电源供电，也可由±4.5V至±20V的双极性电源供电。Maxim改进后的DG411/DG412/DG413采用44V硅栅工艺制造。

• 可直接替换行业标准的DG411/DG412/DG413
• 改善了通道间的导通电阻RDS(ON)匹配（最大3Ω）
• 在信号范围内保证导通电阻平坦度RFLAT(ON)（Δ4Ω）
• 改善了电荷注入（最大10pC）
• 在不同温度下改善了关断泄漏电流（在+85℃时小于5nA）
• 按照3015.7方法规定，耐受静电放电（最低2000V）
• 低导通电阻RDS(ON)（最大35Ω）
• 单电源工作电压范围+10V至±30V
• 双极性电源工作电压范围±4.5V至±20V
• 低功耗（最大35μW）
• 轨到轨信号处理能力
• 与TTL/CMOS逻辑兼容

• 采样保持电路
• 通信系统
• 测试设备
• 电池供电系统
• 平视显示器
• 专用小交换机（PBX）、专用自动小交换机（PABX）
• 制导与控制系统
• 音频信号路由
