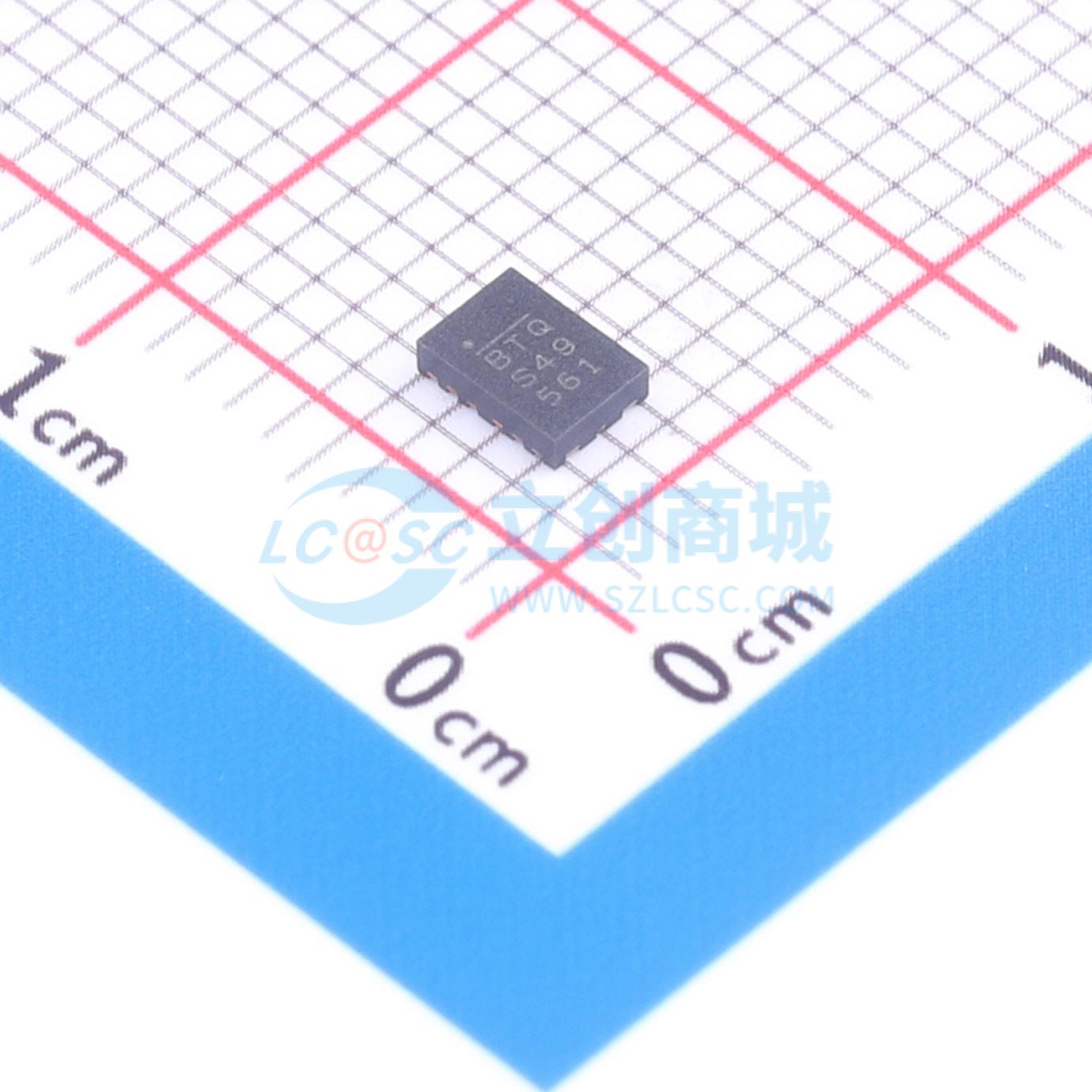

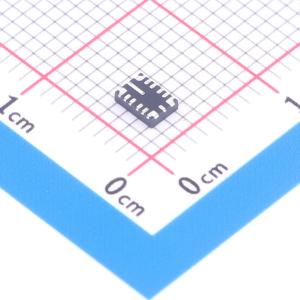

温馨提醒：图片仅供参考，商品以实物为准
MP4323CGRHE-Z
MP4323CGRHE-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4323CGRHE-Z
- 商品编号
- C25419399
- 商品封装
- QFN-14(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 12.72克(g)
商品参数
参数完善中
商品概述
MP4323C是一款频率可调（350kHz至2.5MHz）的同步降压开关转换器，集成了内部高端和低端功率MOSFET。该器件采用峰值电流模式控制，可提供3A的高效输出电流。 宽3.3V至36V输入电压范围以及42V抛负载耐压能力，可适应汽车输入环境中的多种降压应用。1μA关断模式静态电流允许该器件用于电池供电应用。 开漏电源良好信号可指示输出电压处于标称电压的94.5%至105.5%范围内。 折返频率可防止启动期间电感电流失控。热关断可提供可靠的容错操作。为汽车冷启动条件提供高占空比和低压降模式。 MP4323C采用QFN-14 (2.5mmx3.5mm)封装供货。
商品特性
专为售后汽车应用设计:
- 可承受42V抛负载
- 支持3.1V冷启动
- 3A连续输出电流
- 可在最高36V下连续工作
- 工作结温范围为-40℃至+150℃
延长电池寿命:
- 1μA关断电源电流
高性能，改善热性能:
- 集成70mΩ高端MOSFET和50mΩ低端MOSFET
- 最小导通时间65ns，最小关断时间50ns
针对EMC/EMI优化:
- 扩频调制
- 对称VIN引脚布局
- 符合CISPR25 5级标准
- 开关频率可配置范围为350kHz至2.5MHz
- MeshConnect™倒装芯片封装
额外特性:
- 电源良好输出
- 强制连续导通模式 (FCCM)
- 低压降模式
- 打嗝式过流保护 (OCP)
- 采用带可焊侧翼的QFN-14 (2.5mmx3.5mm)封装
应用领域
- USB充电器
- 售后汽车领域
- 电池供电系统
- 通用消费类应用
