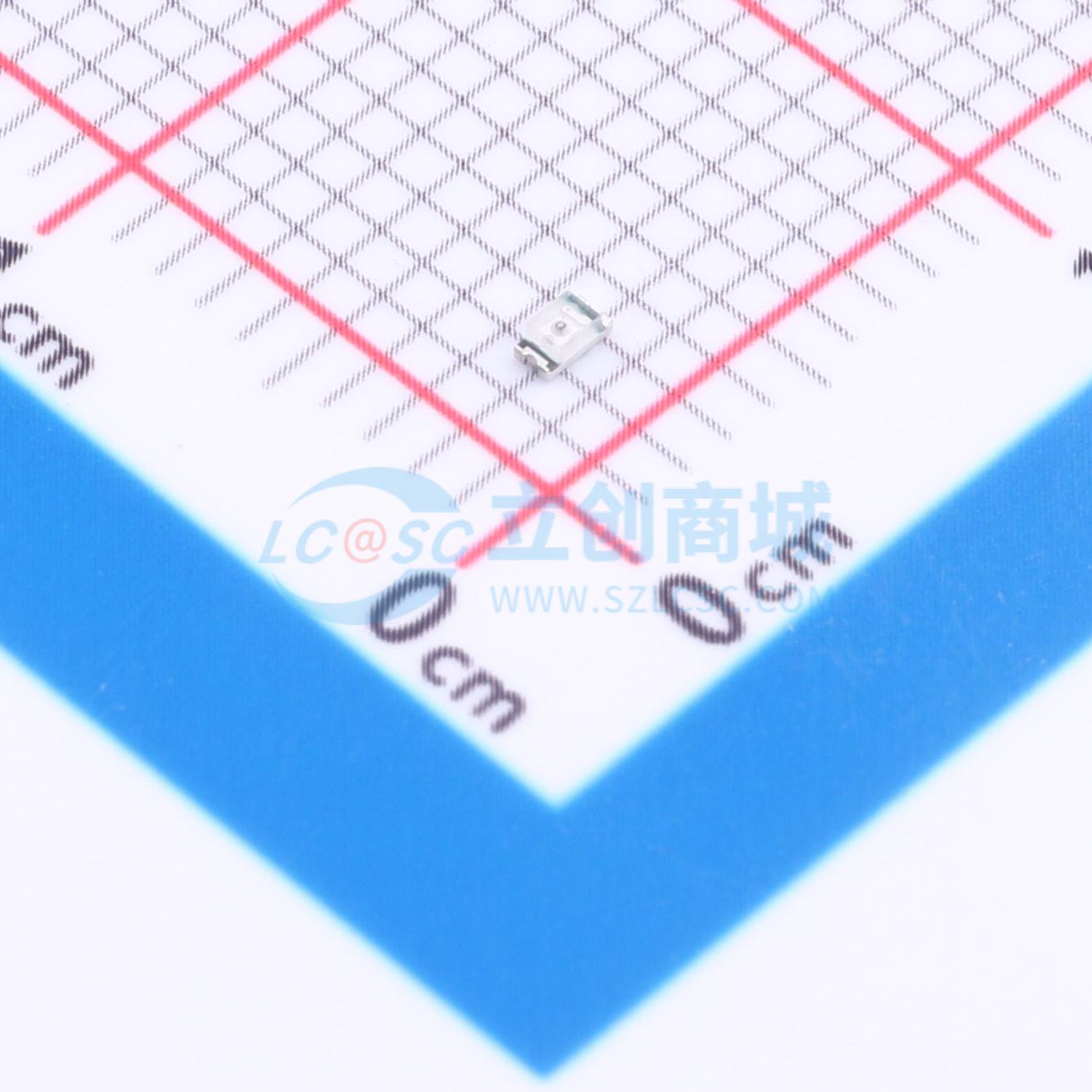

温馨提醒：图片仅供参考，商品以实物为准
LS Q976.01-N1Q2-1
红色
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0603贴片式LED是电子产品中低功耗状态指示的首选产品。其小巧的封装尺寸适用于紧凑设计，如七段数码管显示、符号背光，或控制面板中的按钮和开关照明。该LED的高亮度确保了在任何时候都有良好的可视性
- 品牌名称
- ams(艾迈斯半导体)
- 商品型号
- LS Q976.01-N1Q2-1
- 商品编号
- C25409024
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.023788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 1.6mmx0.8mm方形灯头 | |
| 发光颜色 | 红色 | |
| 正向压降(Vf) | 1.6V~2.4V | |
| 功率 | - | |
| 正向电流 | 20mA | |
| 波长 | 627nm~639nm | |
| 峰值波长 | 640nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | 无色透明透镜 | |
| 色温 | - | |
| 发光强度 | 112mcd | |
| 发光角度 | 150° | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ |
商品概述
该芯片LED 0603是电子产品中低功耗状态指示的理想选择。其小型封装尺寸允许紧凑的设计，例如七段数码管显示、符号背光或控制面板中按钮和开关的照明。LED的高亮度确保在任何时间都能提供良好的可见性。
商品特性
- 封装：SMT封装0603，采用透明环氧树脂
- 芯片技术：体发射器（InGaAlP）
- 典型发光角度：150°
- 颜色：主波长 λdom = 633 nm（超红）
- 防腐蚀级别：2B
- ESD：2 kV，符合 ANSI/ESDA/JEDEC JS-001 (HBM) 标准
应用领域
- 电器和工具
- 屏显背光
- 工厂/工业自动化
- 投影和显示
- 家居和楼宇自动化
