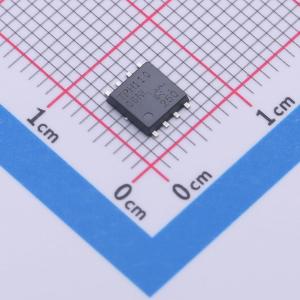

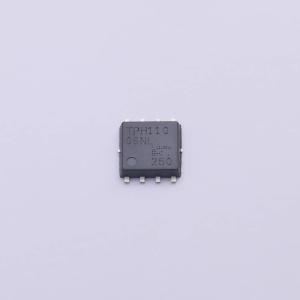

温馨提醒：图片仅供参考，商品以实物为准
TPH11006NL,LQ(S
1个N沟道 耐压:60V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高速开关。 小栅极电荷：Qsw = 6.4 nC（典型值）。 低漏源导通电阻：RDS(ON) = 9.6 mΩ（典型值）(VGS = 10V)。 低泄漏电流：IRSS = 10 μA（最大值）(VDS = 60V)。 增强模式：Vth = 1.5 至 2.5V (VDS = 10V, ID = 0.2 mA)。应用：开关稳压器。 DC-DC 转换器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH11006NL,LQ(S
- 商品编号
- C25358686
- 商品封装
- 2-5Q1S
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 17mΩ@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 34W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 50pF |
商品特性
- 高速开关
- 栅极电荷小:QSW = 6.4 nC(典型值)
- 漏源导通电阻低:RDS(ON) = 9.6 mΩ(典型值)(VGS = 10 V)
- 漏电流低:IDSS = 10 μA(最大值),VDS = 60 V
- 增强模式:Vth = 1.5 至 2.5 V(VDS = 10 V,ID = 0.2 mA)
应用领域
- 开关稳压器
- 直流-直流转换器
- 电机驱动器
