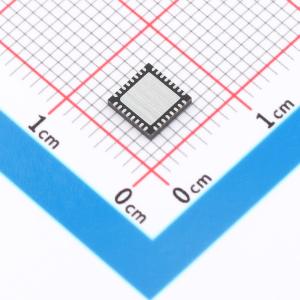

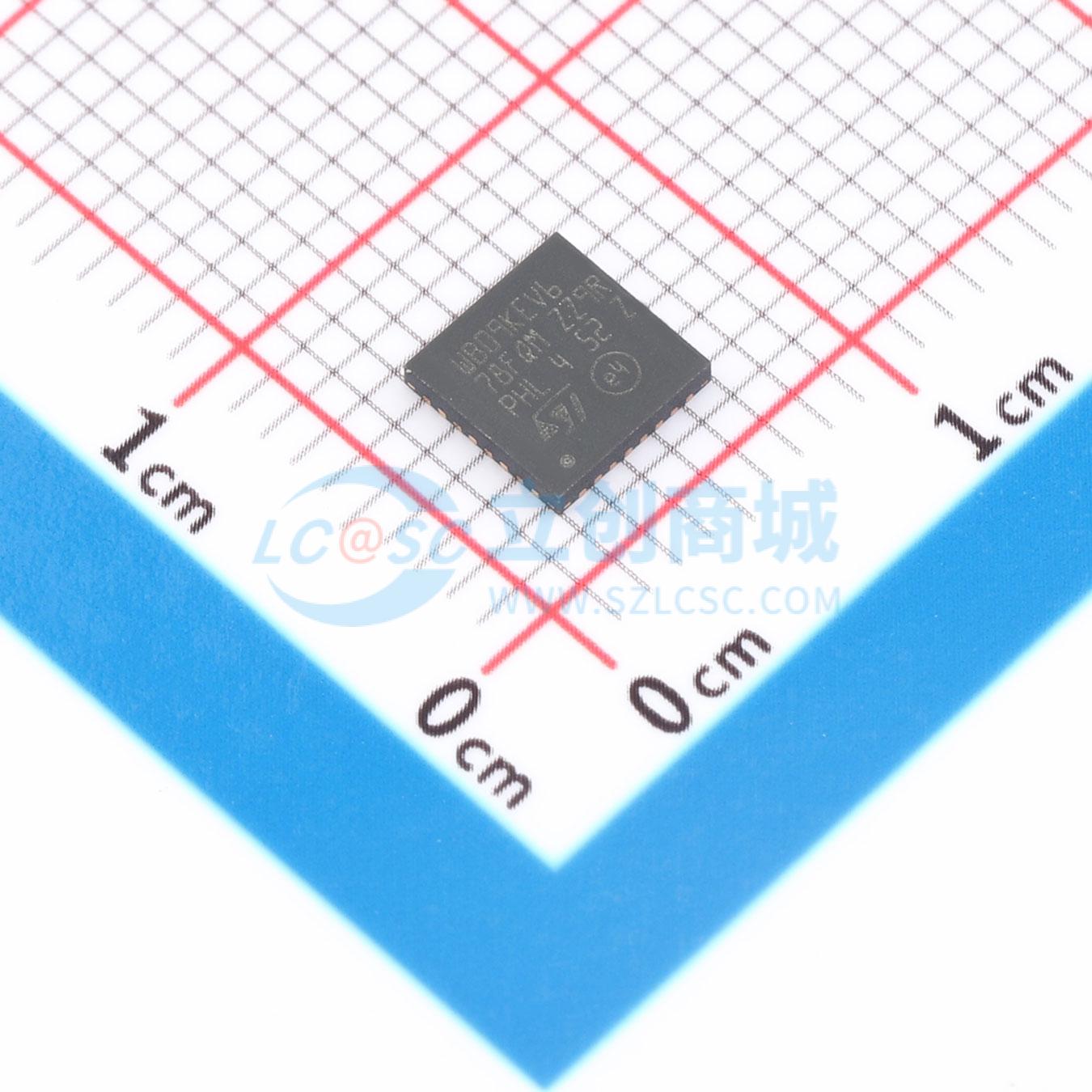

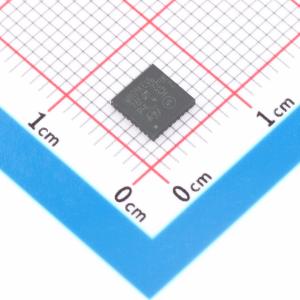

STM32WB09KEV6TR

STM32WB09xE是一款超低功耗可编程蓝牙低功耗无线片上系统解决方案。它集成了意法半导体最先进的2.4 GHz射频无线电外设，针对超低功耗和出色的无线电性能进行了优化，以实现无与伦比的电池续航时间。它符合蓝牙低功耗SIG核心规范版本5.4，适用于点对点连接和蓝牙Mesh网络，能够可靠地建立大规模设备网络。

• 包含意法半导体最先进的专利技术
• 支持蓝牙5.4规范的蓝牙低功耗片上系统，数据速率2 Mbit/s，长距离（编码物理层），广告扩展，通道选择算法2，GATT缓存，测向 - 到达角（AoA）/出发角（AoD），同时连接，并发链路层角色，低功耗数据包长度扩展，低功耗ping程序，周期性广告和周期性广告同步传输，带响应的周期性广告，广告编码选择，加密广告，低功耗L2CAP面向连接的通道，低功耗功率控制和路径损耗监测，低功耗通道分类，增强型ATT（EATT），连接子评级，广播等时流（BIS），连接等时流（CIS）
• RX灵敏度水平：1 Mbit/s时为 -97 dBm，125 Kbit/s（长距离）时为 -104 dBm
• 可编程输出功率最高达 +8 dBm（在天线连接器处）
• 128个物理连接
• 支持的数据速率：2 Mbit/s、1 Mbit/s、500 Kbit/s和125 Kbit/s
• 集成巴伦
• 支持外部功率放大器和低噪声放大器
• 基于DMA的BlueNRG核心协处理器，用于蓝牙低功耗时间关键操作
• 2.4 GHz专有无线电驱动程序
• 适用于需要符合以下射频法规的系统：ETSI EN 300 328、EN 300 440、FCC CFR47第15部分、ARIB STD - T66
• 提供集成无源器件（IPD）配套芯片，用于优化匹配和滤波
• 超低功耗无线电性能：关机模式下为12 nA（1.8 V）；深度停止模式下（带外部低速晶振、无线电唤醒源和保留RAM，1.8 V）为0.9 μA；深度停止模式下（带内部低速振荡器、无线电唤醒源和保留RAM，1.8 V）为1.2 μA；发射（TX）峰值电流（0 dBm，3.3 V）为4.9 mA；接收（RX）峰值电流（在灵敏度水平，3.3 V）为3.6 mA
• 高性能超低功耗32位Arm Cortex - M0+，最高运行频率64 MHz
• 动态电流消耗：14.47 μA/MHz
• 工作电源电压：1.7至3.6 V
• 温度范围： -40 °C至105 °C
• 电源和复位管理：高效嵌入式开关模式电源降压转换器，带智能旁路模式；超低功耗上电复位（POR）和掉电复位（PDR）；可编程电压检测器（PVD）
• 时钟源：64 MHz锁相环；带集成微调电容的故障安全32 MHz晶体振荡器；32 kHz晶体振荡器；内部低功耗32 kHz环形振荡器
• 片上512 K字节非易失性闪存，带页保护，防止读写
• 片上64 K字节RAM和4 K字节PKA RAM
• 1 K字节一次性可编程（OTP）存储区
• 嵌入式UART引导加载程序
• 带或不带定时器和RAM保留的超低功耗模式
• 正交解码器
• 增强的安全机制，如：闪存读写保护，SWD禁用，安全引导加载程序
• 安全特性：符合NIST特殊出版物800 - 90B的真随机数生成器（TRNG）；硬件加密AES最高128位安全协处理器；硬件公钥加速器（PKA）；加密算法：RSA、Diffie - Hellman、GF(p)上的ECC；CRC计算单元；64位唯一ID
• 系统外设：1个带8通道的DMA控制器，支持ADC、SPI、I²C、USART、LPUART、定时器；1个带I²S接口复用的SPI；1个I²C（SMBus/PMBus）；1个LPUART（低功耗）；1个USART（ISO 7816智能卡模式、IrDA、SPI主模式和Modbus）；1个独立看门狗；1个实时时钟（RTC）；1个独立SysTick；1个16位、四通道通用定时器；2个16位、两通道通用定时器；红外接口
• 多达20个快速I/O，均具有唤醒功能，均在低功耗模式下保持状态，均耐5 V电压
• 模拟外设：12位ADC，8个输入通道，通过下采样器最高可达16位；电池监测；模拟看门狗
• 开发支持：串行线调试（SWD），4个断点和2个观察点
• 所有封装均符合ECOPACK2标准

• 工业
• 家庭和工业自动化
• 资产跟踪、ID定位、实时定位系统
• 智能照明
• 健身、健康和运动
