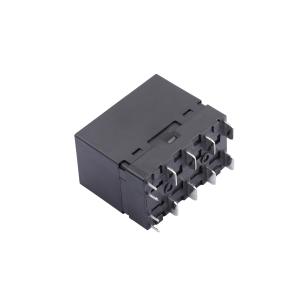

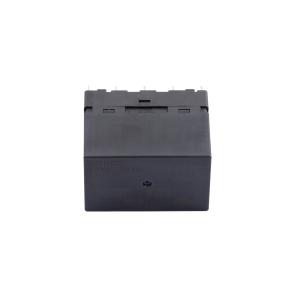

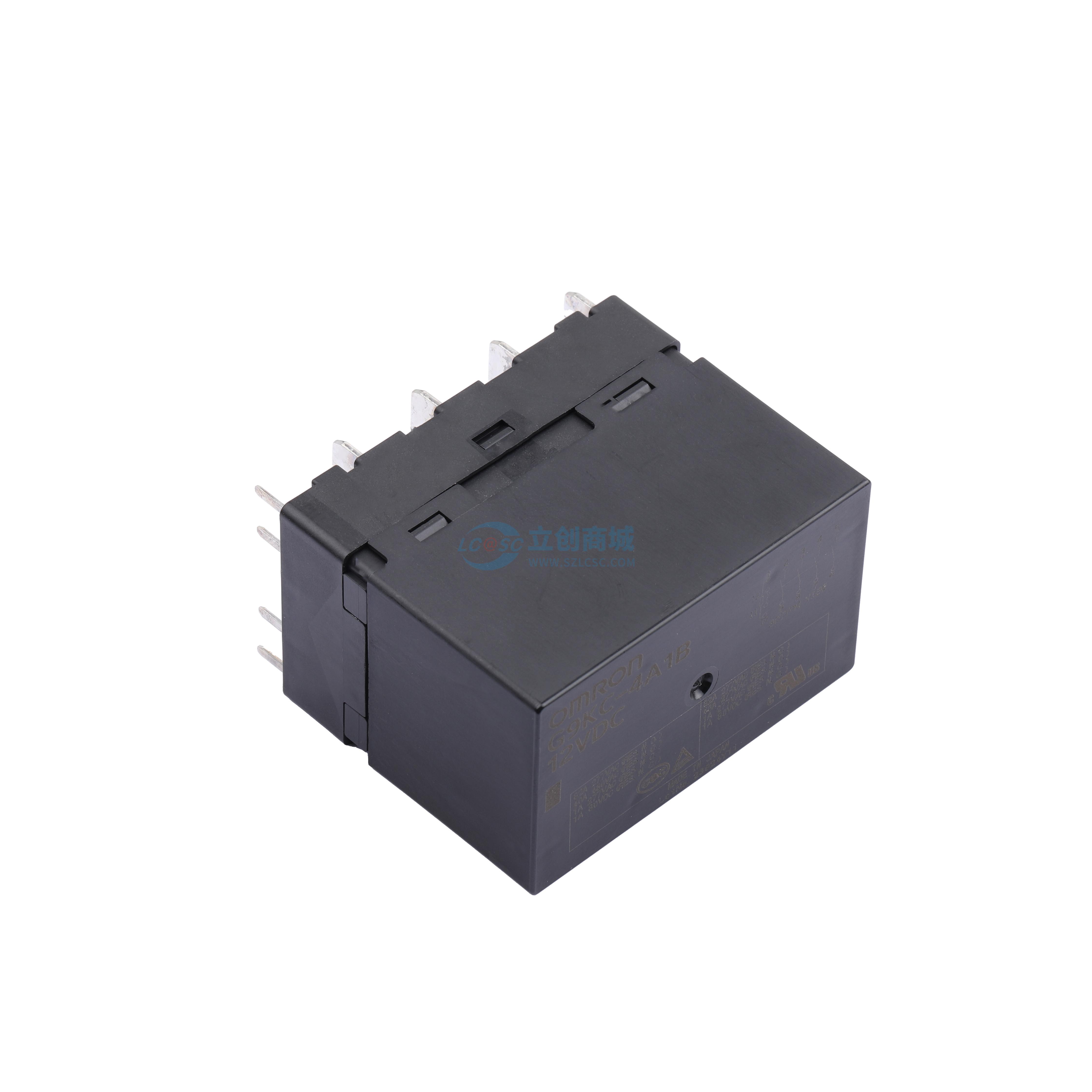

G9KC-4A1B DC12
PCB功率继电器，低接触电阻，四极开关，高短路容量，低线圈功耗，辅助触点符合标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G9KC-4A1B DC12
- 商品编号
- C25343565
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 192.833333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 四组常开+一组常闭:4A+1B(四刀单掷-常开+单刀单掷-常闭) | |
| 触点容量(电阻负载) | 40A@480VAC；32A@277VAC；1A@277VAC；1A@30VDC | |
| 最大切换电压 | 277V@AC；30V@DC；480V@AC | |
| 额定线圈功率 | 5W | |
| 触点材料 | 银+镀金；银合金(无镉) | |
| 最大切换电流 | 40A | |
| 线圈类型 | 无极性-单线圈 |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | 28.8Ω | |
| 接触电阻 | 6mΩ；100mΩ | |
| 动作时间 | 50ms | |
| 释放时间 | 30ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 58mm | |
| 宽度 | 35mm | |
| 高度 | 47mm |
商品概述
该产品是一款480 VAC 40 A 4极大功率继电器，具备低接触电阻特性。其设计紧凑，在实现高电流开关能力的同时保持了较小的外形尺寸。该继电器符合相关国际安全标准，具有高短路容量和低线圈功耗，适用于要求高可靠性和高效能的应用场景。
商品特性
- 低初始接触电阻：最大值为6 mΩ
- 紧凑尺寸下的4极40 A开关能力：尺寸为35 mm × 58 mm × 47 mm
- 最小接触间隙：3.6 mm
- 高短路容量，符合IEC 62955标准
- 低线圈功耗：在35%保持电压下约为613 mW
- 辅助触点符合IEC 60947-4-1镜像触点要求
应用领域
- 电动汽车充电站
- 太阳能及储能逆变器
- 不间断电源
