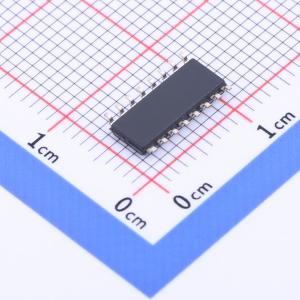

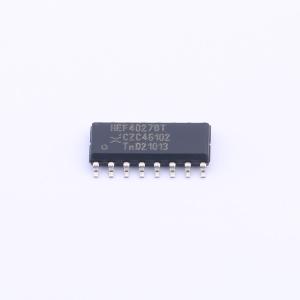

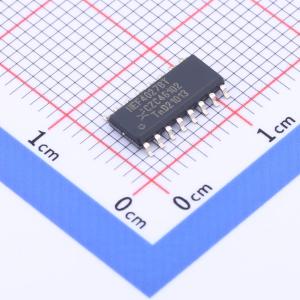

HEF4027BT,652
HEF4027BT,652
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HEF4027B 是一款边沿触发的双 JK 触发器，具有独立的直接置位（SD）、直接清零（CD）、时钟（CP）输入以及输出（Ω、Ω̅）。当 CP 为低电平时，数据被接收，并在时钟信号的上升沿传输至输出端。高电平有效且相互独立的异步直接清零（CD）和直接置位（SD）输入会优先于 J、K 和 CP 输入
- 品牌名称
- Nexperia(安世)
- 商品型号
- HEF4027BT,652
- 商品编号
- C2614610
- 商品封装
- SO-16
- 包装方式
- 管装
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 30MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | - | |
| 灌电流(IOL) | 3mA | |
| 拉电流(IOH) | 3mA | |
| 静态电流(Iq) | 16uA | |
| 输入电容 | 7.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 5ns |
