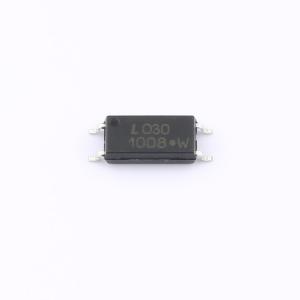

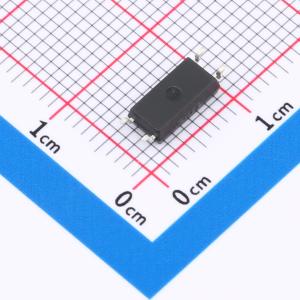

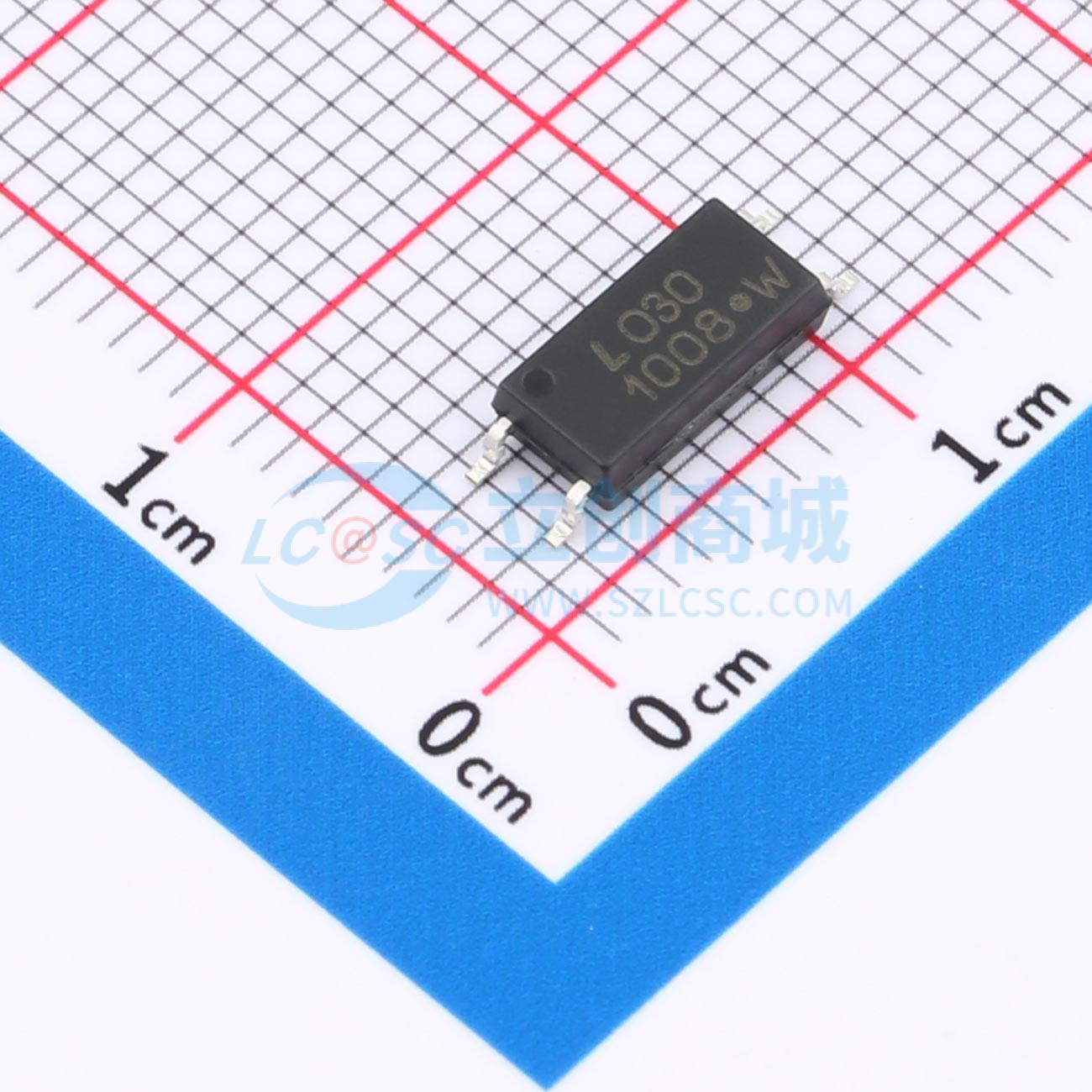

LTV-1008-TP1-G
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（CTR：在 Ic = 5nA，VCE = 5V，Ta = 29°C 时为 90%）。 高输入-输出隔离电压（Viso = 5,000Vrms）。 高集电极-发射极电压（VCEO = 70V）。应用：需要高密度安装的混合基板
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-1008-TP1-G
- 商品编号
- C284918
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.251克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4.7us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V、Ta = 25℃时，最小值为50%）
- 高输入-输出隔离电压（Viso = 5000Vrms）
- 高集电极-发射极电压（VCEO = 70V）
- 温度范围：-55℃至110℃
- 爬电距离 > 8mm
- 采用双传输模塑技术
- 长型迷你扁平封装：LTV - 10XX系列
- 无卤
- 无铅
- 安全认证：UL 1577、Cul CA5A、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5），最大瞬态隔离电压（VIOTM）8000V、CQC GB4943.1 - 2011/GB8898 - 2011（适用于海拔高达5000m）、北欧安全认证（FIMKO/NEMKO/SEMKO/DEMKO）
- 符合RoHS标准：器件使用的所有材料均符合欧盟RoHS指令（2002/95/EC、2011/65/EU和2015/863号）
应用领域
- 要求高密度安装的混合基板
- 可编程控制器
