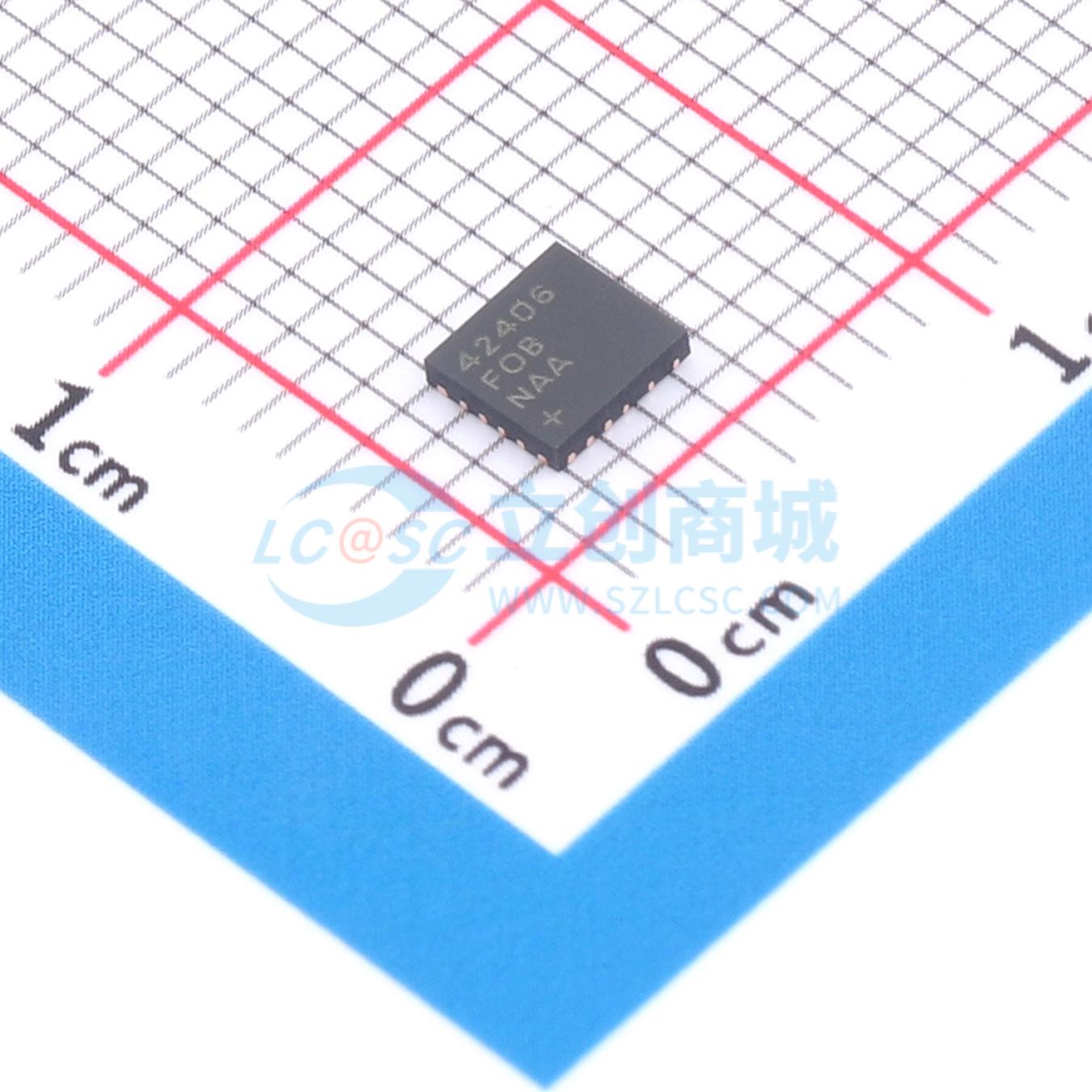

温馨提醒：图片仅供参考，商品以实物为准

MAX42406AFOB+

降压型 6A 4.5V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是小型同步降压转换器，集成了高端和低端开关。设计用于在4.5V至36V的宽输入电压范围内提供高达6A的电流。可以通过观察PGOOD信号来监控电压质量。可以在非常高的占空比下工作，适用于工业应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX42406AFOB+
商品编号: C25237061
商品封装: FC2QFN-17(3.8x3.5)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；过流保护；工作状态指示；打嗝限流

商品概述

MAX42405/MAX42406是高度集成的同步降压转换器，内部集成了高边和低边开关。这些器件设计用于在4.5V至36V的宽输入电压范围内提供高达6A的输出电流。可通过监测PGOOD信号来监控输出电压质量。该器件能够在极高占空比下工作以实现低压差运行，非常适合工业应用。MAX42405/MAX42406提供可编程输出电压。内部固定开关频率为400kHz和1.5MHz，这有助于使用小型外部元件并降低输出纹波。在轻载条件下，器件会自动进入跳频模式，空载时的静态电流低至20μA。该系列产品（包括MAX42408/MAX42410）提供引脚兼容的选项，在单相配置下支持5A至10A输出，在双相配置下支持高达20A输出。这些器件还针对双相运行进行了优化，具有极高的均流精度。MAX42405/MAX42406采用小型3.5mm × 3.75mm、17引脚FC2QFN封装，仅需极少的外部元件。

商品特性

工作输入电压范围：4.5V至36V
跳频模式下的静态电流为20μA
集成场效应晶体管的同步DC-DC转换器
400kHz和1.5MHz固定频率选项
内部软启动
可编程输出电压
采用3.5mm × 3.75mm、17引脚FC2QFN封装
对称封装提供卓越的电磁干扰性能
具备双相运行能力
通过共享VEA引脚实现动态均流
在双相配置下具备低IQ运行能力
通过PGOOD实现精确输出电压监控
强制脉宽调制和跳频模式运行
低压差运行
过温和短路保护
工作温度范围：-40℃到+125℃

应用领域

工业自动化
负载点
分布式直流电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~10V
	输出电流	6A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃
