商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 60V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述

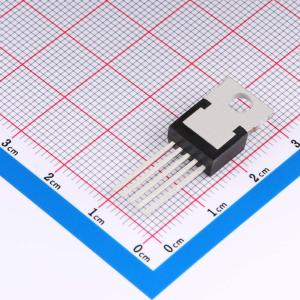

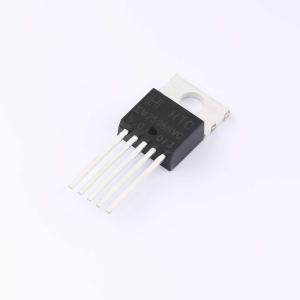

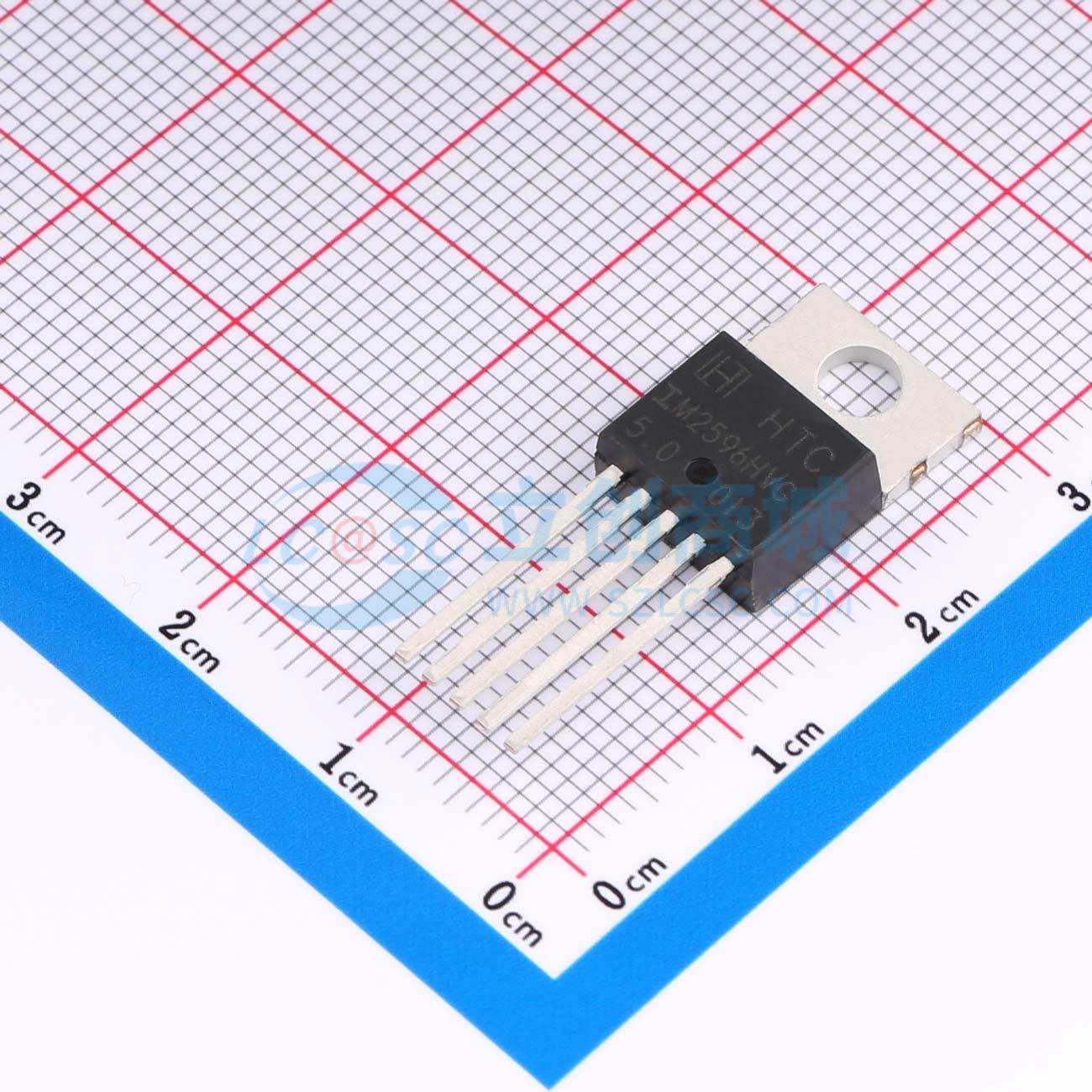

LM2596HV系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动3A负载，具有出色的线性和负载调节能力。这些器件有3.3V、5V、12V固定输出电压版本和一个可调输出版本。该器件采用标准5引脚TO - 220封装和5引脚TO - 263表面贴装封装。具备外部关断功能，典型待机电流为30μA。输出开关具有逐周期电流限制、热关断以及输出短路保护功能，可在故障条件下提供全面保护。
商品特性
- 提供3.3V、5V、12V和可调输出版本
- 可调版本输出电压范围为1.23V至57V，在电压和负载条件下最大偏差为±4%
- 提供TO - 220、TO - 263和SOP - 8PP封装
- 保证3A输出负载电流
- 输入电压范围高达60V
- 仅需4个外部组件
- 出色的电压和负载调节规格
- 150kHz固定频率内部振荡器
- 低功耗待机模式，典型待机电流ISTB为30μA
- 高效率
- 热关断和电流限制保护
- 通过将频率降低3倍实现输出短路保护
应用领域
- 简单高效的降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
