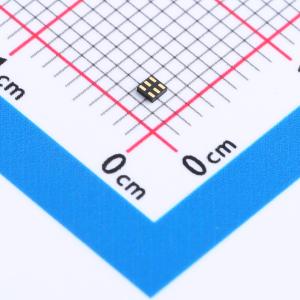

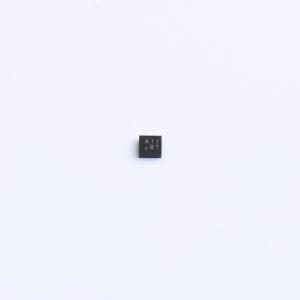

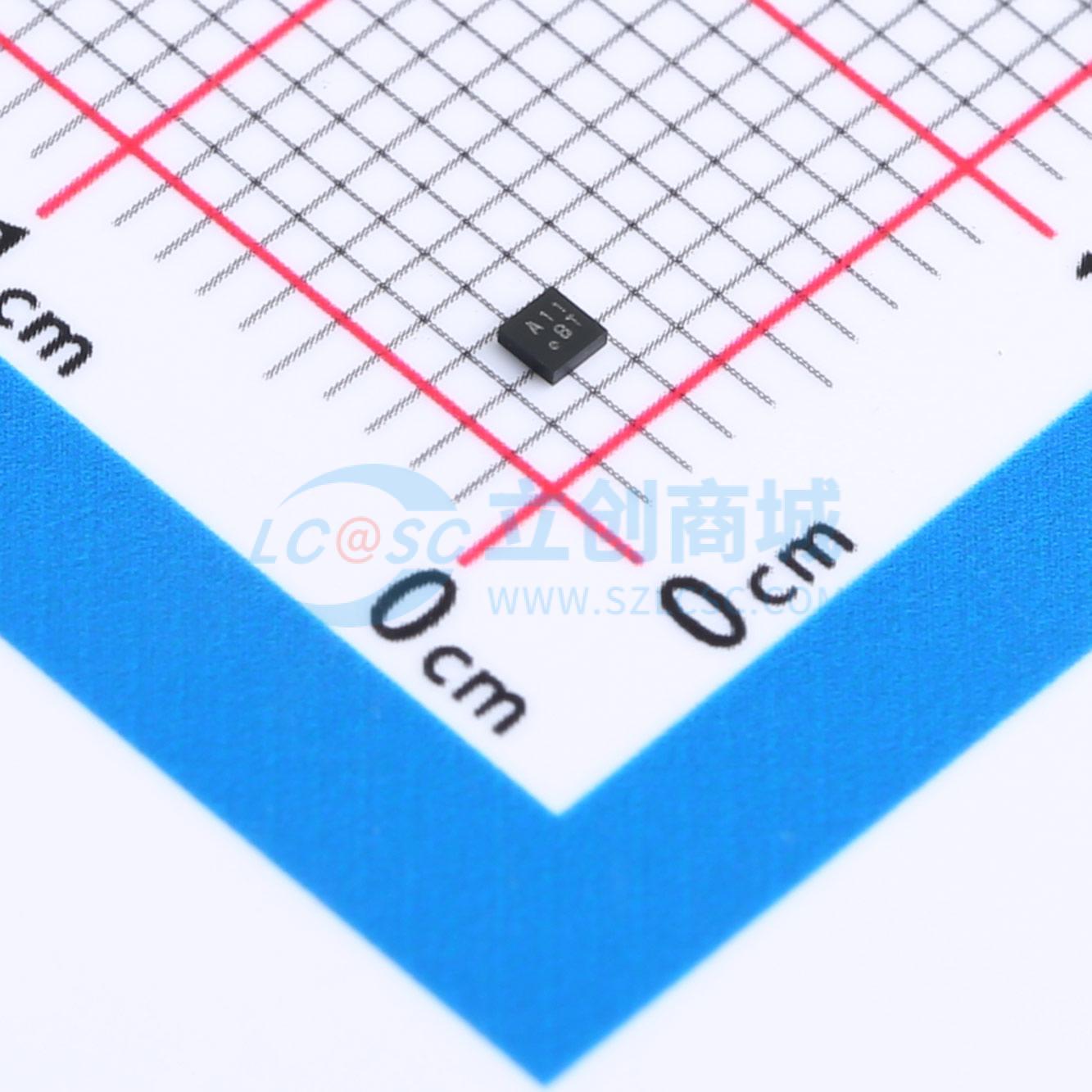

XC6190AN157R-G

XC6190系列是定时器复位IC，当使用两个开关（物理按钮）在设定时间（重启延迟时间）内将“L”电压输入到SW1、SW2引脚时，它们会向系统提供重启信号。 A型产品的重启延迟时间（TDL）可通过在1s至20s的范围内改变外部电阻RT来按需设置。B型产品的TDL是内部固定的。当TS引脚设置为“H”电平时，延迟时间为12.5s。当TS引脚设置为“L”电平时，延迟时间为7.5s。 重启信号（TRSTB）输出0.4s（典型值）后，IC自动恢复到稳定状态。待机模式下的静态电流非常小，仅为0.01μA（典型值），这有助于延长电池驱动时间。小型的USPN - 6和USPN - 6B01封装可减少安装空间。IC配备了欠压锁定（UVLO）功能作为保护功能，以防止IC出现故障。

• 输入电压范围：1.75V ~ 6.0V
• 低功耗：0.01μA（待机，典型值）
• 输出配置：N沟道开漏输出（XC6190AN/BN），CMOS输出（XC6190AC/BC）
• RSTB引脚灌电流：30mA（VRSTBL = 0.3V）
• 重启延迟时间（A型）：1s ~ 20s（可通过外部电阻调节）
• 重启延迟时间（B型）：7.5s ±5%（TS = GND），12.5s ±5%（TS = VIN）
• 重启时间：0.4s ±5%
• 工作环境温度：- 40℃ ~ + 85℃
• 封装：USPN - 6，USPN - 6B01
• 环保：符合RoHS标准，无铅

• 可穿戴设备
• 便携式音乐播放器
• 便携式视频游戏机
• 无线耳机
• 移动通信设备
• 智能手机、功能手机
• 各种配备按钮的应用
