MCT8315Z0HRRYR

含传感器梯形集成FET BLDC电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成含传感器梯形控制的三相 BLDC 电机驱动器，基于霍尔传感器的梯形 (120°) 换向，支持模拟或数字霍尔输入。可配置 PWM 调制：同步/异步，逐周期电流限制，可限制相位电流，支持高达 200kHz 的 PWM 频率，主动消磁支持减少功率损耗。4.5V 至 35V 工作电压（绝对最大值 40V），高输出电流能力：4A 峰值。低 MOSFET 导通状态电阻，TA = 25°C 时，275mΩ（典型值）RDS(ON) (HS + LS)。低功耗睡眠模式。为要驱动 12V/24V 无刷直流电机提供单芯片、无代码、有传感器的梯形解决方案，无需外部微控制器即可使 BLDC 电机旋转。集成三个半桥，具有 40V 绝对最大电压和 275mΩ 的低 RDS(ON)（高侧 + 低侧），用于实现高功率驱动能力。集成电流限制功能可限制启动或高负载条件下的电机电流，同时无需外部检测电阻。提供输出电压可调节降压稳压器和可用于为外部电路供电的 LDO。集成三个用于位置检测的模拟霍尔比较器，用于实现有传感器的梯形 BLDC 电机控制。该控制方案具有高度可配置性，可通过硬件引脚或寄存器设置来配置电机电流限制行为和超前角等。速度可以通过 PWM 输入进行控制。MCT8315ZR：用于器件配置和故障状态的 5MHz 16 位 SPI 接口。MCT8315ZH：带降压功能的基于硬件引脚的配置。MCT8315ZT：不带降压功能的基于硬件引脚的配置。集成多种保护特性，包括电源欠压锁定(UVLO)、过压保护 (OVP)、电荷泵欠压 (CPUV)、过流保护 (OCP)、过热警告 (OTW) 和过热关断 (TSD)，目的是在出现故障事件时保护器件、电机和系统。故障状态通过 nFAULT 引脚指示。延迟补偿减少占空比失真，整套集成保护特性。
品牌名称: TI(德州仪器)
商品型号: MCT8315Z0HRRYR
商品编号: C25170804

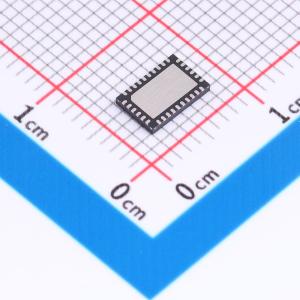

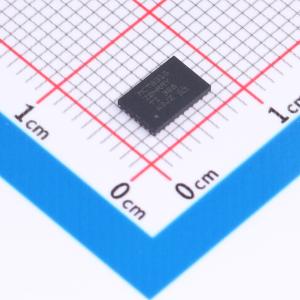

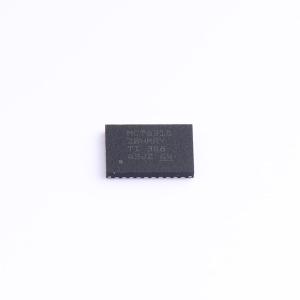

商品封装: WQFN-32-EP(4x6)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

集成含传感器梯形控制的三相 BLDC 电机驱动器，基于霍尔传感器的梯形 (120°) 换向，支持模拟或数字霍尔输入。可配置 PWM 调制：同步/异步，逐周期电流限制，可限制相位电流，支持高达 200kHz 的 PWM 频率，主动消磁支持减少功率损耗。 4.5V 至 35V 工作电压（绝对最大值 40V），高输出电流能力：4A 峰值。低 MOSFET 导通状态电阻，TA = 25°C 时，275mΩ（典型值）RDS(ON) (HS + LS)。低功耗睡眠模式。为要驱动 12V/24V 无刷直流电机提供单芯片、无代码、有传感器的梯形解决方案，无需外部微控制器即可使 BLDC 电机旋转。集成三个半桥，具有 40V 绝对最大电压和 275mΩ 的低 RDS(ON)（高侧 + 低侧），用于实现高功率驱动能力。集成电流限制功能可限制启动或高负载条件下的电机电流，同时无需外部检测电阻。提供输出电压可调节降压稳压器和可用于为外部电路供电的 LDO。集成三个用于位置检测的模拟霍尔比较器，用于实现有传感器的梯形 BLDC 电机控制。该控制方案具有高度可配置性，可通过硬件引脚或寄存器设置来配置电机电流限制行为和超前角等。速度可以通过 PWM 输入进行控制。 MCT8315ZR：用于器件配置和故障状态的 5MHz 16 位 SPI 接口。 MCT8315ZH：带降压功能的基于硬件引脚的配置。 MCT8315ZT：不带降压功能的基于硬件引脚的配置。集成多种保护特性，包括电源欠压锁定(UVLO)、过压保护 (OVP)、电荷泵欠压 (CPUV)、过流保护 (OCP)、过热警告 (OTW) 和过热关断 (TSD)，目的是在出现故障事件时保护器件、电机和系统。故障状态通过 nFAULT 引脚指示。延迟补偿减少占空比失真，整套集成保护特性。

商品特性

集成含传感器梯形控制的三相 BLDC 电机驱动器
基于霍尔传感器的梯形 (120°) 换向，支持模拟或数字霍尔输入
可配置 PWM 调制：同步/异步
逐周期电流限制，可限制相位电流
支持高达 200kHz 的 PWM 频率
主动消磁支持减少功率损耗
4.5V 至 35V 工作电压（绝对最大值 40V）
高输出电流能力：4A 峰值
低 MOSFET 导通状态电阻，TA = 25°C 时，275mΩ（典型值）RDS(ON) (HS + LS)
低功耗睡眠模式
提供单芯片、无代码、有传感器的梯形解决方案，无需外部微控制器即可使 BLDC 电机旋转
集成三个半桥，具有 40V 绝对最大电压和 275mΩ 的低 RDS(ON)（高侧 + 低侧），用于实现高功率驱动能力
集成电流限制功能可限制启动或高负载条件下的电机电流，同时无需外部检测电阻
提供输出电压可调节降压稳压器和可用于为外部电路供电的 LDO
集成三个用于位置检测的模拟霍尔比较器，用于实现有传感器的梯形 BLDC 电机控制
控制方案具有高度可配置性，可通过硬件引脚或寄存器设置来配置电机电流限制行为和超前角等
速度可以通过 PWM 输入进行控制
MCT8315ZR：用于器件配置和故障状态的 5MHz 16 位 SPI 接口
MCT8315ZH：带降压功能的基于硬件引脚的配置
MCT8315ZT：不带降压功能的基于硬件引脚的配置
集成多种保护特性，包括电源欠压锁定(UVLO)、过压保护 (OVP)、电荷泵欠压 (CPUV)、过流保护 (OCP)、过热警告 (OTW) 和过热关断 (TSD)
故障状态通过 nFAULT 引脚指示
延迟补偿减少占空比失真
整套集成保护特性

应用领域

无刷直流 (BLDC) 电机模块
CPAP 呼吸机
打印机
机器人真空吸尘器
小型家用电器
办公自动化设备
工厂自动化和机器人

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	峰值电流	4A

	属性	参数值
	工作电压	4.5V~35V
	导通电阻	275mΩ
	静态电流(Iq)	1.5uA
	接口类型	SPI
	工作温度	-40℃~+125℃
