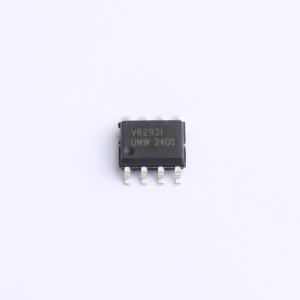

温馨提醒：图片仅供参考，商品以实物为准
TSV6292IDT(UMW)
低功耗宽频带CMOS运算放大器
- 描述
- TSV6292、TSV6294 双路和四路运算放大器在仅消耗 29 μA 电流的情况下，可提供 1.3 MHz 的高带宽。它们必须在增益配置（等于或大于 +4 或 -3）下使用。TSV6292、TSV6294 具有低电压、低功耗运行以及轨到轨输入和输出的特点
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TSV6292IDT(UMW)
- 商品编号
- C25168918
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.3MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 77nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 36uA | |
| 输出电流 | 74mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
UMW TSV6292和TSV6294双路及四路运算放大器在仅消耗29 μA电流的同时，提供了1.3 MHz的高带宽。它们必须在增益配置（等于或高于+4或-3）下使用。该系列器件具有低电压、低功耗工作特性以及轨到轨输入和输出。这些器件还提供超低输入偏置电流和低输入失调电压。这些特性使得TSV6292和TSV6294系列成为传感器接口、电池供电和便携式应用以及有源滤波器的理想选择。
商品特性
- 轨到轨输入和输出
- 低功耗：典型值29 μA，最大值36 μA
- 低电源电压：1.5 ~ 5.5V
- 高增益带宽积：典型值1.3 MHz
- 在增益配置下使用稳定
- 低功耗关断模式：典型值5 nA
- 良好的精度：最大值800 μV（A版本）
- 低输入偏置电流：典型值1 pA
- 抗电磁干扰运算放大器
- 高ESD耐受性：4 kV HBM
- 扩展温度范围：-40 ~ +125°C
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
