温馨提醒：图片仅供参考，商品以实物为准

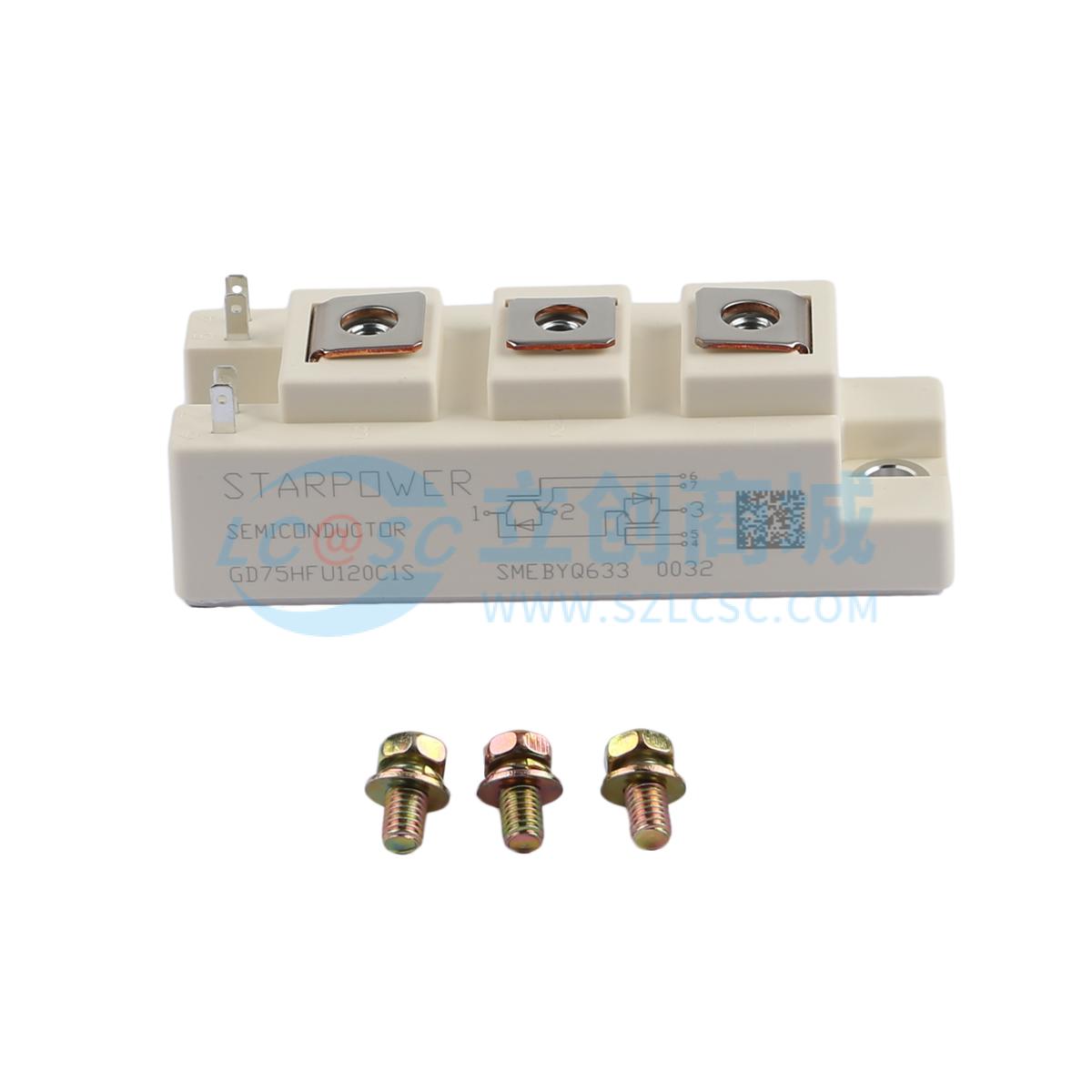

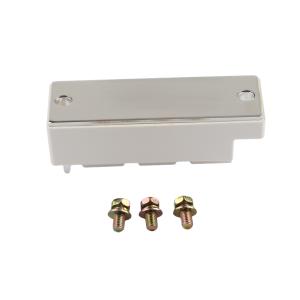

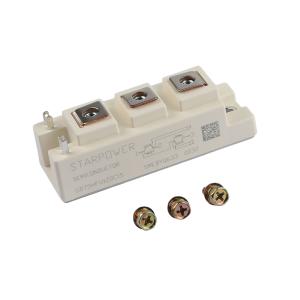

GD75HFU120C1S
4件套 1.2kV 150A
- 描述
- IGBT功率模块具备超低导通损耗和出色的短路耐受能力。它们专为不间断电源（UPS）和开关电源（SMPS）等应用而设计。
- 品牌名称
- Starpower(嘉兴斯达)
- 商品型号
- GD75HFU120C1S
- 商品编号
- C25153026
- 商品封装
- 螺栓安装
- 包装方式
- 盒装
- 商品毛重
- 165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 耗散功率(Pd) | 658W | |
| 输出电容(Coes) | 0.57nF | |
| 正向脉冲电流(Ifm) | 150A | |
| 集射极饱和电压(VCE(sat)) | 3.6V@75A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 4.4V@0.75mA | |
| 输入电容(Cies) | 6.4nF | |
| 开启延迟时间(Td(on)) | 286ns | |
| 关断延迟时间(Td(off)) | 304ns | |
| 导通损耗(Eon) | 4.16mJ | |
| 关断损耗(Eoff) | 2.17mJ | |
| 反向传输电容(Cres) | 0.23nF |
