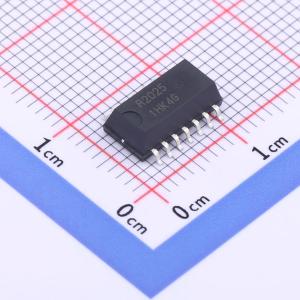

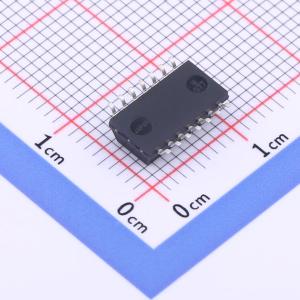

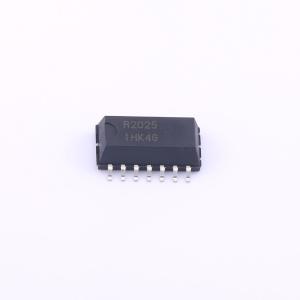

温馨提醒：图片仅供参考，商品以实物为准
R2025S-E2-FE
R2025S E2 FE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是实时时钟模块，内置CMOS实时时钟IC和晶体振荡器，通过SCL和SDA两条信号线连接到CPU，可向CPU进行时间和日历数据的串行传输。振荡频率调整为高精度（0±5ppm：25℃时每月13秒）。周期性中断电路可生成6种可选中断（从0.5秒到1个月）的中断信号，2个报警中断电路可在预设时间生成中断信号。振荡电路在恒压下驱动，振荡器频率因电源电压的波动小，计时电流小（3V时典型值为0.48μA）
- 品牌名称
- Nisshinbo
- 商品型号
- R2025S-E2-FE
- 商品编号
- C2594874
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 1.7V~5.5V | |
| 工作电流 | 480nA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 内置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 0.48uA |
商品概述
R2025S/D是一款实时时钟模块，内置CMOS实时时钟IC和晶振，通过两条信号线（SCL和SDA）连接到CPU，并配置为将时间和日历数据以串行方式传输给CPU。振荡频率调整至高精度（0±5ppm:25℃时每月13秒）。周期中断电路被设置为生成六个可选中断范围从0.5秒到1个月的中断信号。两个报警中断电路在预设时间生成中断信号。由于晶振电路在恒定电压下驱动，因此供电电压引起的振荡频率波动较小，保持时间电流也很小（典型值:3V时0.48uA）。振荡停止检测电路可用于判断上电等事件中内部数据的有效性；电源电压监控电路被配置为记录低于两个可选电源电压监控阈值设置的电源电压下降。32kHz时钟输出功能（CMOS输出）旨在为外部微计算机输出子时钟脉冲。振荡调整电路用于通过校正晶振的振荡频率偏差来调整时间。
优惠活动
购买数量
(1000个/圆盘，最小起订量 1 个)个
起订量：1 个1000个/圆盘
总价金额：
￥ 0.00近期成交0单
