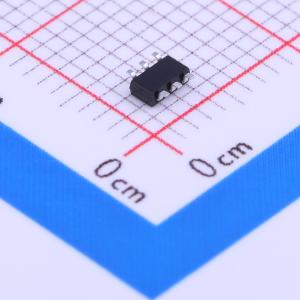

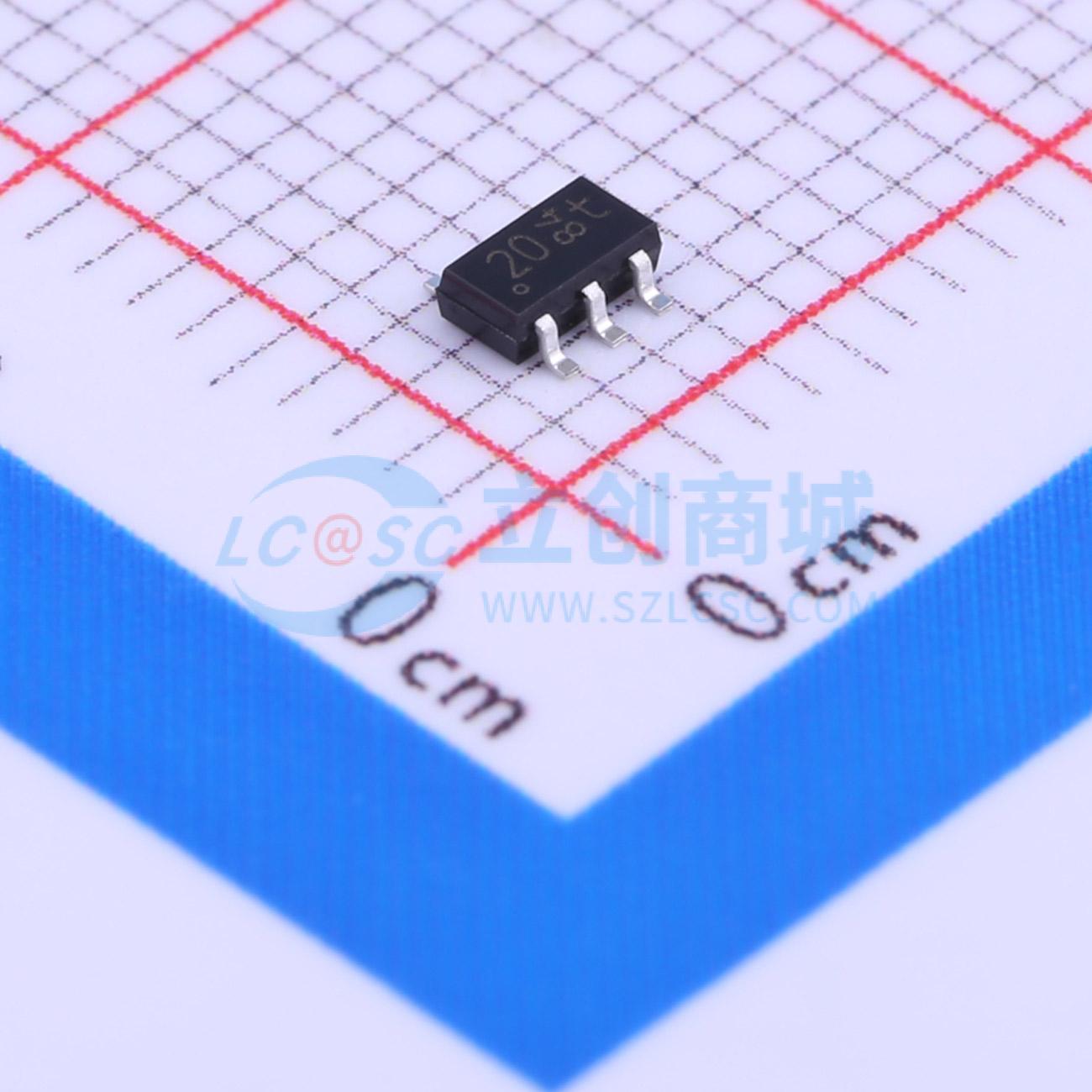

IP4220CZ6,125

ESD 5.5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: IP4220CZ6旨在保护对电容负载敏感的I/O线路（如USB 2.0、以太网、数字视频接口（DVI）等）免受静电放电（ESD）损坏。它集成了四对超低电容轨到轨ESD保护二极管以及一个齐纳二极管，可为信号和电源组件提供保护，使其能承受高达±8 kV接触放电的ESD电压。
品牌名称: Nexperia(安世)
商品型号: IP4220CZ6,125
商品编号: C282546
商品封装: SC-74(TSOP-6)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

IP4220CZ6旨在保护对电容负载敏感的I/O线路（如USB 2.0、以太网、数字视频接口（DVI）等）免受静电放电（ESD）损坏。它集成了四对超低电容轨到轨ESD保护二极管和一个齐纳二极管，可为信号和电源组件提供高达±8kV接触放电的ESD电压保护。由于轨到轨二极管连接到齐纳二极管，因此保护功能与电源电压无关。该器件采用小型6引脚SOT457（SC - 74）表面贴装器件（SMD）塑料封装。

商品特性

无铅，符合有害物质限制（RoHS）指令，无卤素和锑（符合深绿色标准）
高达±8kV接触放电的ESD保护；符合IEC 61000 - 4 - 2 4级标准
四对超低输入电容（CI = 1 pF）的ESD轨到轨保护二极管
由于集成了齐纳二极管，具有低电压钳位特性
小型6引脚TSOP6（SOT457）SMD封装

应用领域

以下设备中高频模拟信号端口和高速串行数据传输端口的通用下游ESD保护：
手机和个人通信系统（PCS）移动手持设备
个人电脑/笔记本电脑的USB 2.0/IEEE1394端口
DVI
无绳电话
无线数据（广域网/局域网）系统
移动互联网设备（MID）
便携式媒体播放器（PMP）
高清多媒体接口（HDMI）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V
	击穿电压	6V
	反向电流(Ir)	100nA

	属性	参数值
	工作温度	-40℃~+85℃@(Ta)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
