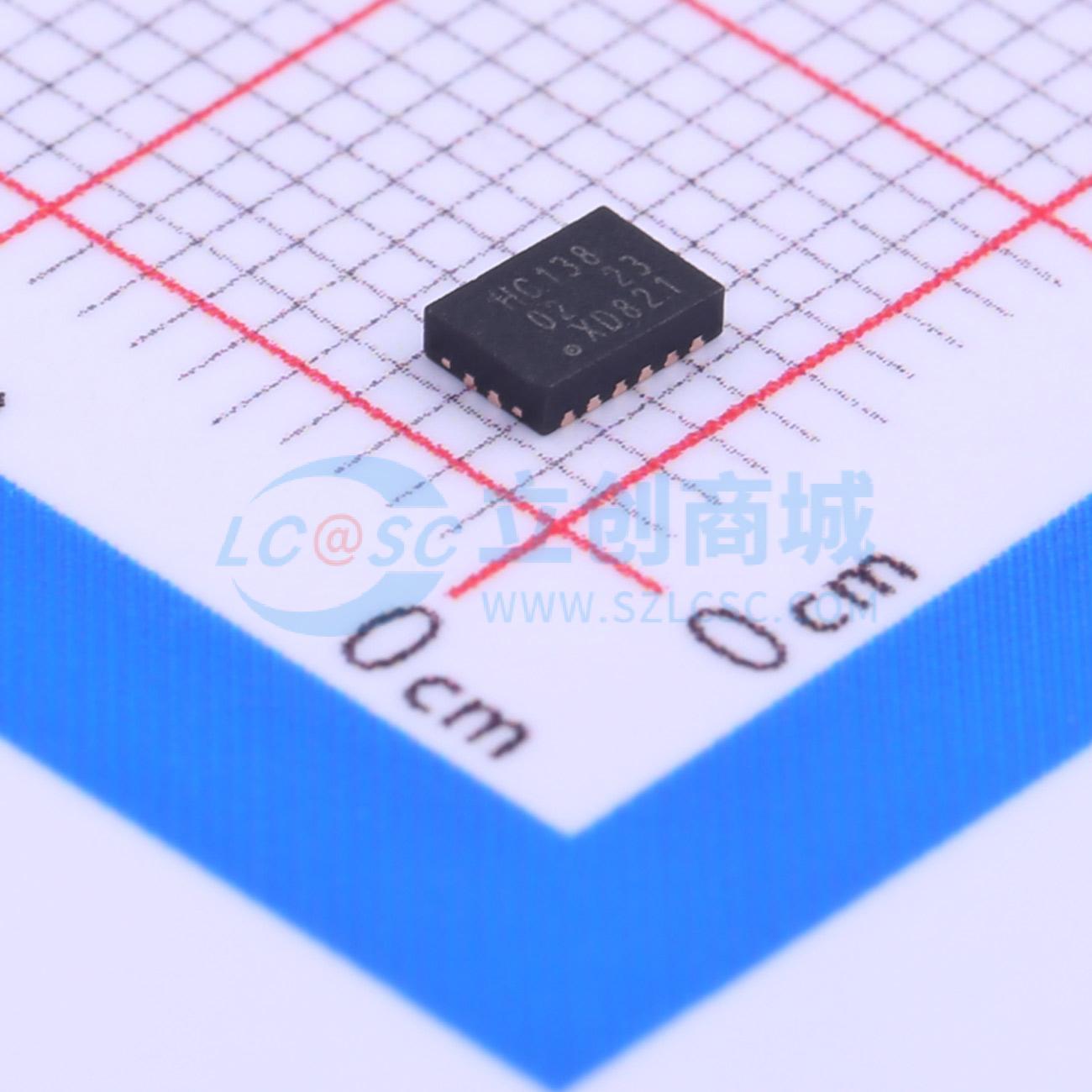

74HC138BQ,115

反相输出，3线-8线译码器/多路分配器

描述

该产品将三个二进制加权地址输入（A0、A1 和 A2）解码为八个互斥输出（Y0 至 Y7）。该器件具有三个使能输入（E1、E2 和 E3）。除非 E1 和 E2 为低电平且 E3 为高电平，否则每个输出都为高电平。这种多重使能功能允许使用四个器件和一个反相器轻松并行扩展为 1 选 32（5 至 32 线）解码器。该产品可以用作八路输出解复用器，方法是将一个低电平有效使能输入用作数据输入，其余使能输入用作选通信号。输入包括钳位二极管，这允许使用限流电阻将输入连接到超过 VCC 的电压。

品牌名称

Nexperia(安世)

商品型号

74HC138BQ,115

商品编号

C282333

商品封装

DHVQFN-16-EP(2.5x3.5)​

包装方式

编带

商品毛重

0.04克(g)
