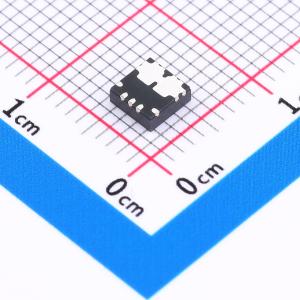

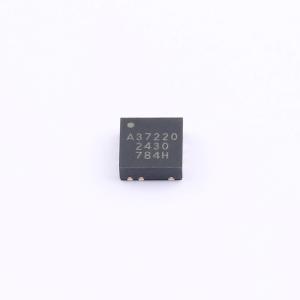

ACS37220LEZATR-100B3
低电阻QFN封装电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成电流传感器，可感应流经紧凑型7引脚QFN封装初级导体的电流。尺寸为4mm×4mm，内部导体电阻非常低，<100μΩ，设计用于测量高达200A的电流。通过两个霍尔板以差分方式感应电流，可抑制共模场，并在外部磁场存在的情况下提供优化性能。经过工厂校准，可在整个工作温度范围内实现高精度
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS37220LEZATR-100B3
- 商品编号
- C25097166
- 商品封装
- QFN-7(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 100A | |
| 工作电压 | 3.15V~3.45V | |
| 隔离电压(Vrms) | - | |
| 灵敏度 | 13.2mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 150kHz | |
| 电流端电阻 | 0.1mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；上电复位 |
商品概述
ACS37220是一款集成电流传感器，可感应流经紧凑型7引脚QFN封装初级导体的电流。这款4mm×4mm的小型传感器内部导体电阻极低，小于100 μΩ，设计用于测量高达200A的电流。电流通过两个霍尔板进行差分感应，可抑制共模磁场，并在存在外部磁场的情况下实现优化性能。ACS37220在整个工作温度范围内经过工厂校准，具有高精度。它是汽车0级设备，能够在-40°C至150°C的环境温度下工作。提供5V和3.3V供电电压选项，电流感应范围为100A至200A。过流故障输出具有用户可配置的阈值，可提供快速的短路检测，增强系统保护。ACS37220是一款无铅（Pb）器件，采用100%哑光镀锡工艺，与标准无铅印刷电路板组装工艺兼容。
商品特性
- 超低初级导体电阻，小于100 μΩ，实现高效率和高浪涌电流能力
- 差分霍尔感应可抑制共模磁场
- 小尺寸4mm×4mm QFN封装，带可焊侧翼，适用于空间受限的汽车应用
- 高带宽150kHz模拟输出，在控制应用中响应时间快
- 拥有专利的集成数字温度补偿电路
- 过流故障输出，阈值可配置
- 非比例输出
- 提供3.3V和5V供电选项
- 100 VRMS功能隔离
应用领域
- 汽车应用
- 控制应用
