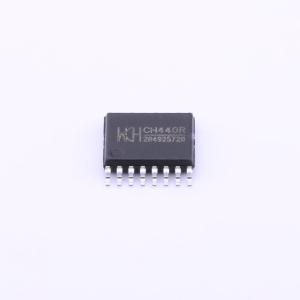

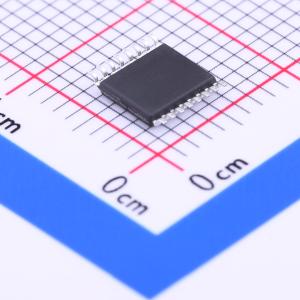

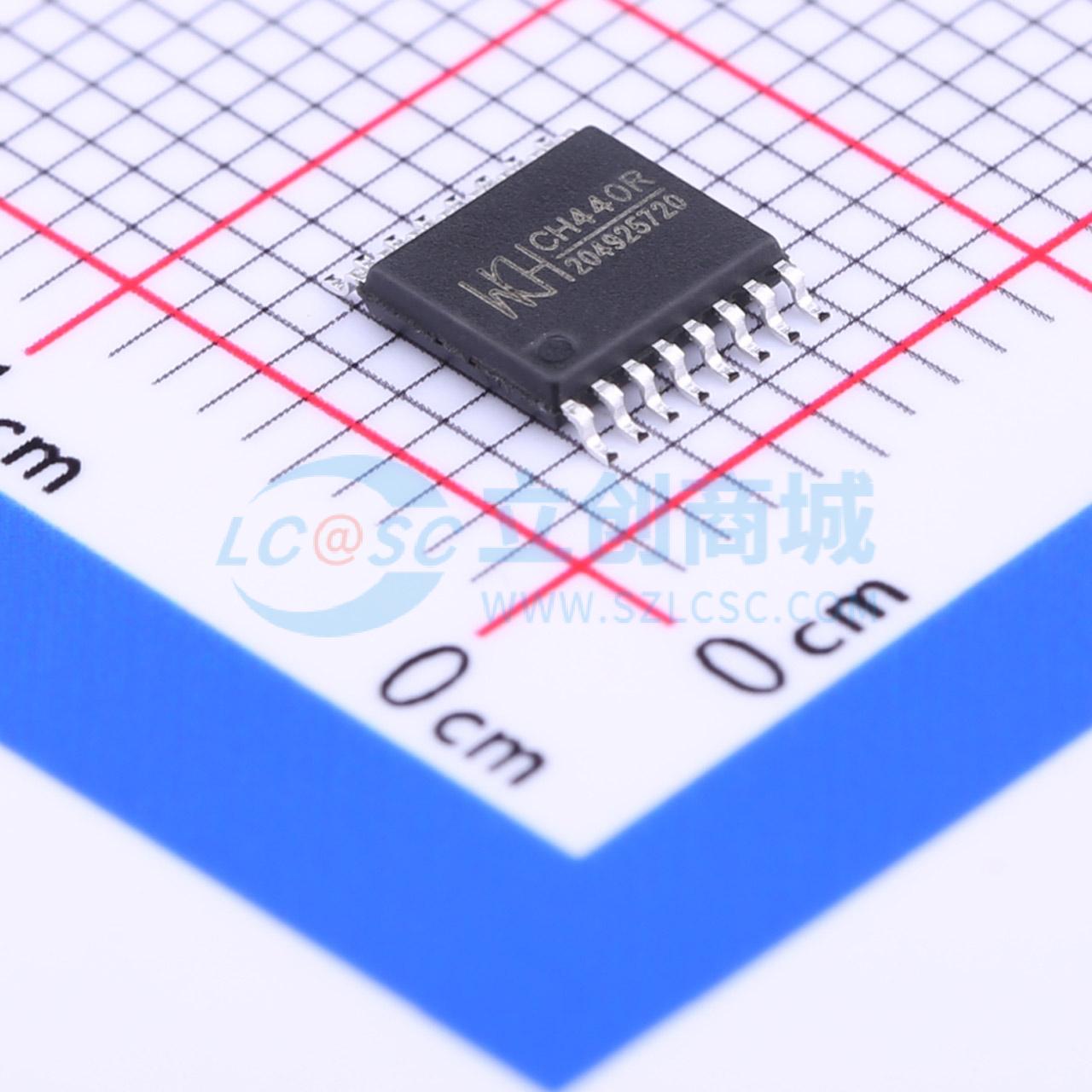

CH440R

5V/3.3V低阻模拟开关芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH440G、CH440P、CH440R、CH442E、CH443K、CH444G、CH444P 和CH448F 是额定5V 电源电压的模拟开关芯片，高带宽，低导通电阻，可以支持3.3V 或更低电源电压。CH445P 是额定3.3V 电源电压的模拟开关芯片，高带宽，低导通电阻，可以支持2.5V 或更低电源电压。CH440G、CH440P、CH440R 和CH445P 包含4 路二选一低阻宽带双向模拟开关，四通道2:1 MUX 合计QPDT，可以用于视频或者USB 信号二选一切换。
品牌名称: WCH(南京沁恒)
商品型号: CH440R
商品编号: C282323
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.165克(g)

商品参数

商品概述

CH440G、CH440P、CH440R、CH442Q、CH442E、CH443K、CH443L、CH444G、CH444P、CH448F和CH448U是额定5V电源电压的模拟开关芯片，具有高带宽和低导通电阻，可支持3.3V或更低的电源电压。CH445P是额定3.3V电源电压的模拟开关芯片，具有高带宽和低导通电阻，可支持2.5V或更低的电源电压。CH440和CH445包含4路二选一低阻宽带双向模拟开关，构成四通道2:1多路复用器，可用于视频或USB信号的二选一切换。CH442包含2路二选一低阻宽带双向模拟开关，构成双通道2:1多路复用器，可用于视频或USB差分信号的二选一切换。CH443包含1路二选一低阻宽带双向模拟开关，构成单通道2:1多路复用器，可用于视频等信号的二选一切换，或用于实现与、或、非等简单逻辑门功能，或用于两个不同电压域之间的数字信号电平转换。CH444包含2路四选一低阻宽带双向模拟开关，构成双通道4:1多路复用器，可用于视频或USB差分信号的四选一切换。CH448包含一对差分信号八选一低阻宽带双向模拟开关，构成双通道8:1多路复用器，可用于视频或USB信号的八选一切换。此外，CH448F通过对两通道全局使能引脚进行组合控制，还可实现16:1多路复用器，即十六选一功能。

商品特性

低导通电阻，Ron典型值约为5Ω
高带宽，支持视频信号，支持低速、全速和480Mbps高速USB信号
切换快速，Ton/Toff典型值小于5nS
ESD支持2KV HBM
CH440/CH442/CH444/CH445/CH448提供全局使能引脚，实现多通道模拟开关的统一使能和统一切换
CH448支持差分信号，并且CH448F为两个信号通道提供独立的全局使能引脚
CH448/440/442/443/444的控制信号独立于电源电压，支持5V、3.3V、2.5V控制信号
宽电源电压范围，低静态功耗。5V开关芯片支持额定5V电源电压（支持5V ~ 2.5V控制信号），低至2.5V电源可用；3.3V开关芯片支持额定3.3V电源电压（支持3.3V ~ 2.5V控制信号），低至1.8V电源可用
提供SOP16、TSSOP16、QFN10、QFN16、QFN24、MSOP10和SOT363等封装形式，兼容RoHS

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	导通电阻(Ron)	5Ω
	工作电压	4V~5.5V
	导通电容(Con)	9pF

	属性	参数值
	导通时间(ton)	3ns
	关闭时间(toff)	2ns
	带宽	550MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道
