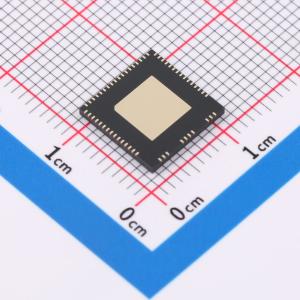

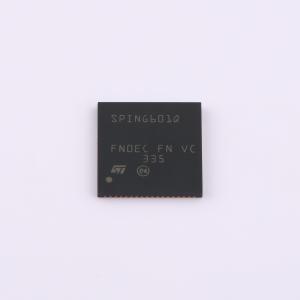

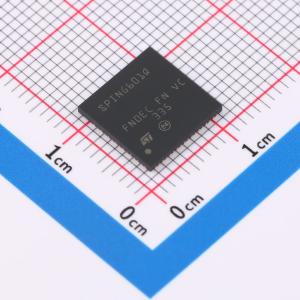

温馨提醒：图片仅供参考，商品以实物为准
STSPIN32G0601Q
600V三相BLDC控制器，内置STM32 MCU
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一个系统级封装，为驱动三相应用提供集成解决方案。它嵌入了一个具有 Arm 32 位 Cortex-M0+ CPU 的 MCU (STM32G031x8x3) 和一个 600 V 三重半桥栅极驱动器，能够驱动 N 沟道功率 MOSFET 或 IGBT。器件中集成了一个具有先进 smartSD 功能的比较器，可确保对过载和过流进行快速有效的保护。还集成了高压自举二极管，以及上下驱动部分的防交叉导通（互锁）、死区时间和欠压锁定 (UVLO) 保护，可防止功率开关在低效率或危险条件下工作。高低侧部分之间的匹配延迟保证无周期失真。集成的 MCU 基于高性能 32 位 Arm Cortex-M0+ 内核，工作频率高达 64 MHz，并具有内存保护单元 (MPU)，可增强应用程序的安全性
- 品牌名称
- ST(意法半导体)
- 商品型号
- STSPIN32G0601Q
- 商品编号
- C24985036
- 商品封装
- QFN-72(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | - | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 9V~20V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 950uA | |
| 接口类型 | I2C；UART；SPI | |
| 工作温度 | -40℃~+125℃ |
