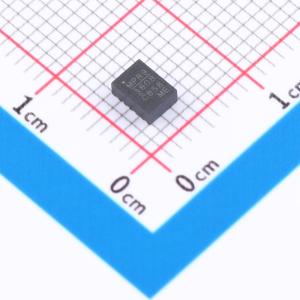

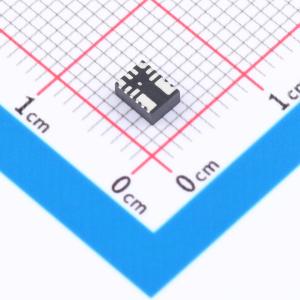

温馨提醒：图片仅供参考，商品以实物为准
MPM3808CGLE-AEC1-Z
集成电感和MOSFET的同步降压电源模块，适用于汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPM3808CGLE-AEC1-Z
- 商品编号
- C24879008
- 商品封装
- QFN-15(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 3A | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 21uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；可调软启动；过流保护；输出放电；工作状态指示；打嗝限流 |
商品概述
MPM3808是一款易于使用的完全集成式同步降压电源模块，内置电感和功率MOSFET。它能够实现高达3A的连续输出电流（IOUT），具有出色的负载和线性调节能力。 恒定导通时间（COT）控制方案提供快速瞬态响应，并简化了环路稳定性。故障保护功能包括逐周期电流限制和热关断。漏极开路电源正常（PG）信号表示输出电压（VOUT）超过其标称电压的90%。 MPM3808非常适合广泛的应用，包括高性能数字信号处理器（DSP）、高级驾驶辅助系统（ADAS）传感器、便携式和移动设备以及其他空间受限的低功耗系统。 MPM3808所需的现成标准外部组件数量最少，采用小型QFN - 15（3mm×4mm×1.6mm）封装。
商品特性
- 专为汽车应用设计：
- 2.5V至5.5V宽输入电压（VIN）工作范围
- 高达3A的输出电流（IOUT）
- 1%反馈（FB）精度
- -40°C至+150°C结温（TJ）工作范围
- 符合AEC - Q100 1级标准
- 延长电池寿命：
- 21μA睡眠模式静态电流（IQ）
- 轻载条件下采用AAM模式提高效率
- 高性能热管理：
- 集成65mΩ和35mΩ内部功率MOSFET
- 优化电磁兼容性（EMC）和电磁干扰（EMI）：
- 2.4MHz开关频率（fSW）
- MeshConnectTM倒装芯片封装
- 优化电路板尺寸和物料清单（BOM）：
- 集成内部功率MOSFET
- 集成补偿网络
- 采用QFN - 15（3mm×4mm×1.6mm）封装
- 固定输出选项（1）：0.8V、1V、1.1V、1.2V、1.25V、1.5V、1.8V、2.5V、2.8V和3.3V
- 其他特性：
- 使能（EN）用于电源排序
- 电源正常（PG）信号
- 100%占空比
- 外部软启动（SS）控制
- 输出放电功能
- 带打嗝模式的过压保护（OVP）和短路保护（SCP）
- 采用可焊侧翼封装
应用领域
- 摄像头模块
- ADAS传感器
- 汽车信息娱乐系统
- 汽车车联网（V2X）
