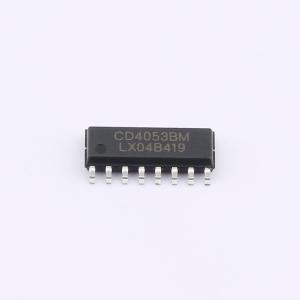

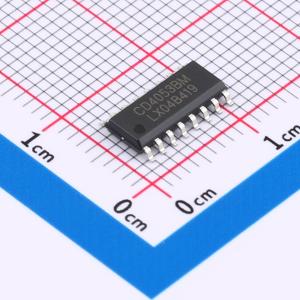

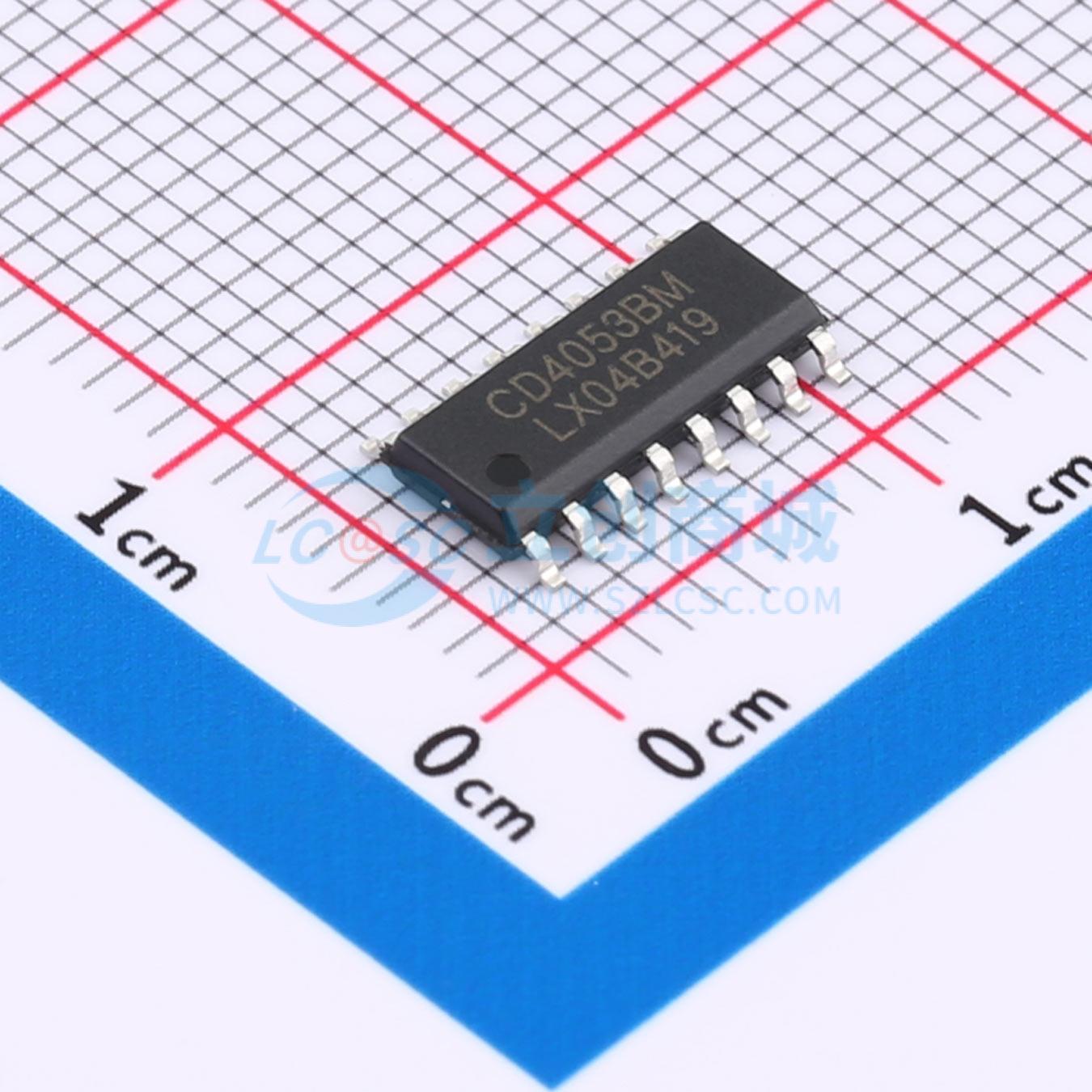

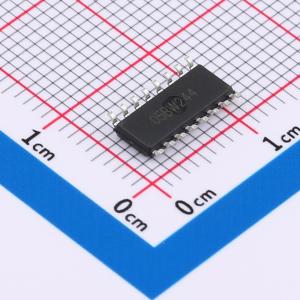

CD4053BM(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4053是一款三重单刀双掷（SPDT）模拟开关，适用于作为模拟或数字多路复用器/解复用器。每个开关都有一个数字选择输入（Sn）、两个独立的输入/输出端（nY0和nY1）以及一个公共输入/输出端（nZ）。三个开关共用一个使能输入（E(overline)）
- 品牌名称
- LX(灵星芯微)
- 商品型号
- CD4053BM(LX)
- 商品编号
- C24833621
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.272克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 工作电压 | 3V~9V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 350Ω | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 150ns |
商品概述
CD4053是一款三通道单刀双掷（SPDT）模拟开关，适用于作为模拟或数字多路复用器/解复用器。每个开关都有一个数字选择输入（Sn）、两个独立的输入/输出端（nY0和nY1）以及一个公共输入/输出端（nZ）。三个开关共用一个使能输入（E）。当E为高电平时，所有开关进入高阻抗关断状态，与Sn无关。 VDD和VSS是数字控制输入（Sn和E）的电源电压连接端。VDD至VSS的电压范围为3V至9V。模拟输入/输出端（nY0、nY1和nZ）的电压摆幅可在正极限VDD和负极限VEE之间。VDD - VEE不得超过9V。未使用的输入必须连接到VDD、VSS或其他输入。若作为数字多路复用器/解复用器使用，VEE连接到VSS（通常为地）。VEE和VSS是开关的电源电压连接端。
商品特性
- 宽电源电压范围：3V至9V
- 全静态工作
- 具备5V和9V参数额定值
- 标准化对称输出特性
- 工作温度范围：-40℃至+125℃
- 封装信息：DIP16/SOP16/TSSOP16
