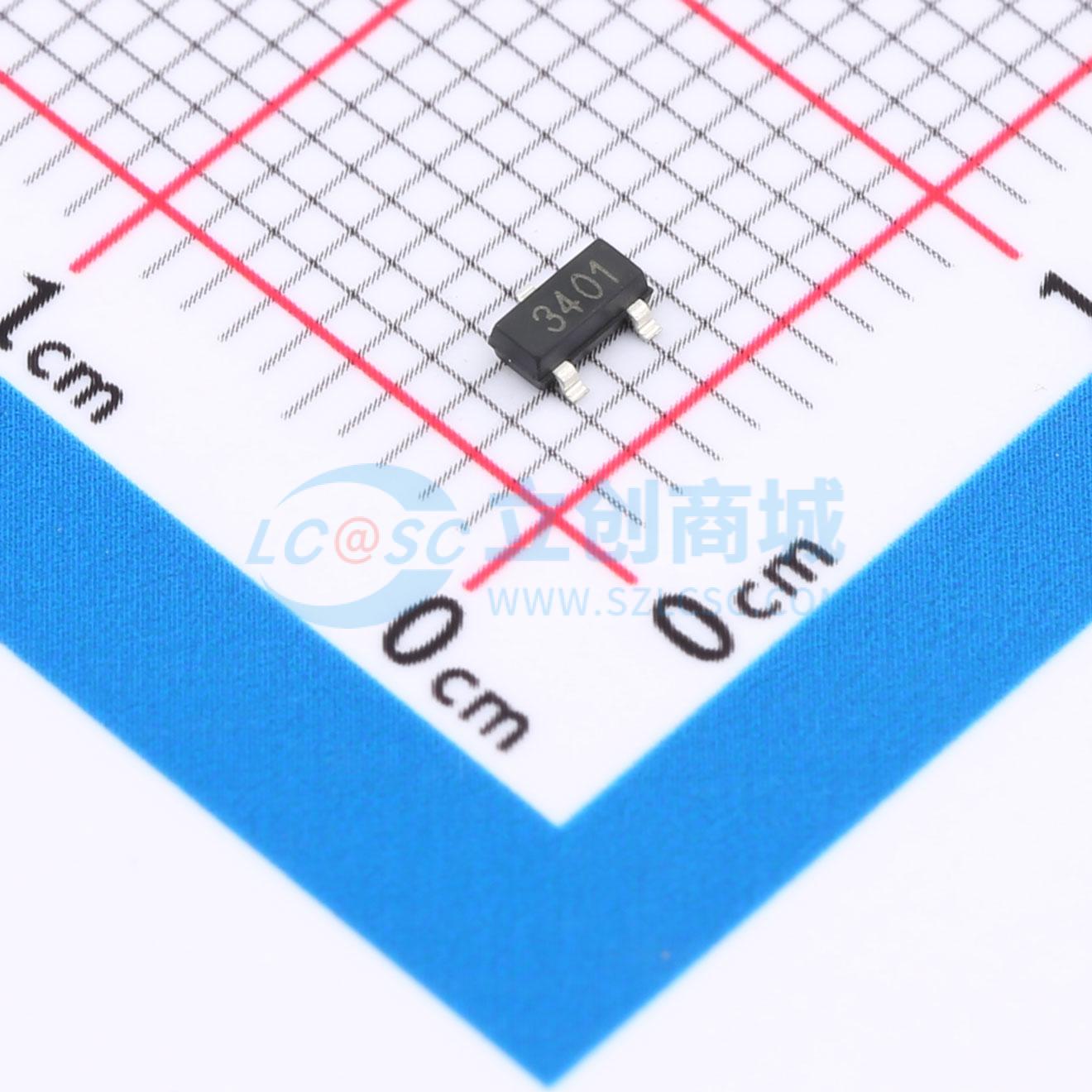

温馨提醒：图片仅供参考，商品以实物为准

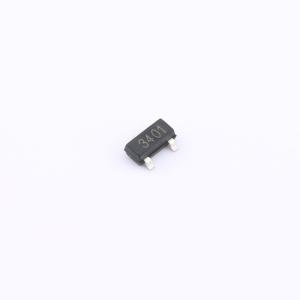

SL3401S
1个P沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 P VDSS(V) -30 ID@TC=45?C(A) -4 PD@TC=45?C(W) 2.5 VGS(V) ±12 RDS(on)(m?)Max.@TC= 25?C VGS=4.25V 85
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL3401S
- 商品编号
- C277785
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 130mΩ@2.5V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 1.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.5nC@4.5V | |
| 输入电容(Ciss) | 880pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 105pF |
商品特性
- 漏源电压（VDS） = -30 V，漏极电流（ID） = -4 A
- 栅源电压（VGS） = -2.5 V时，导通电阻（RDS(ON)） < 130 mΩ
- 栅源电压（VGS） = -4.5 V时，导通电阻（RDS(ON)） < 85 mΩ
- 栅源电压（VGS） = -10 V时，导通电阻（RDS(ON)） < 60 mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 脉冲宽度调制（PWM）应用
- 负载开关
- 电源管理
