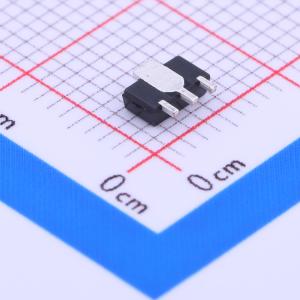

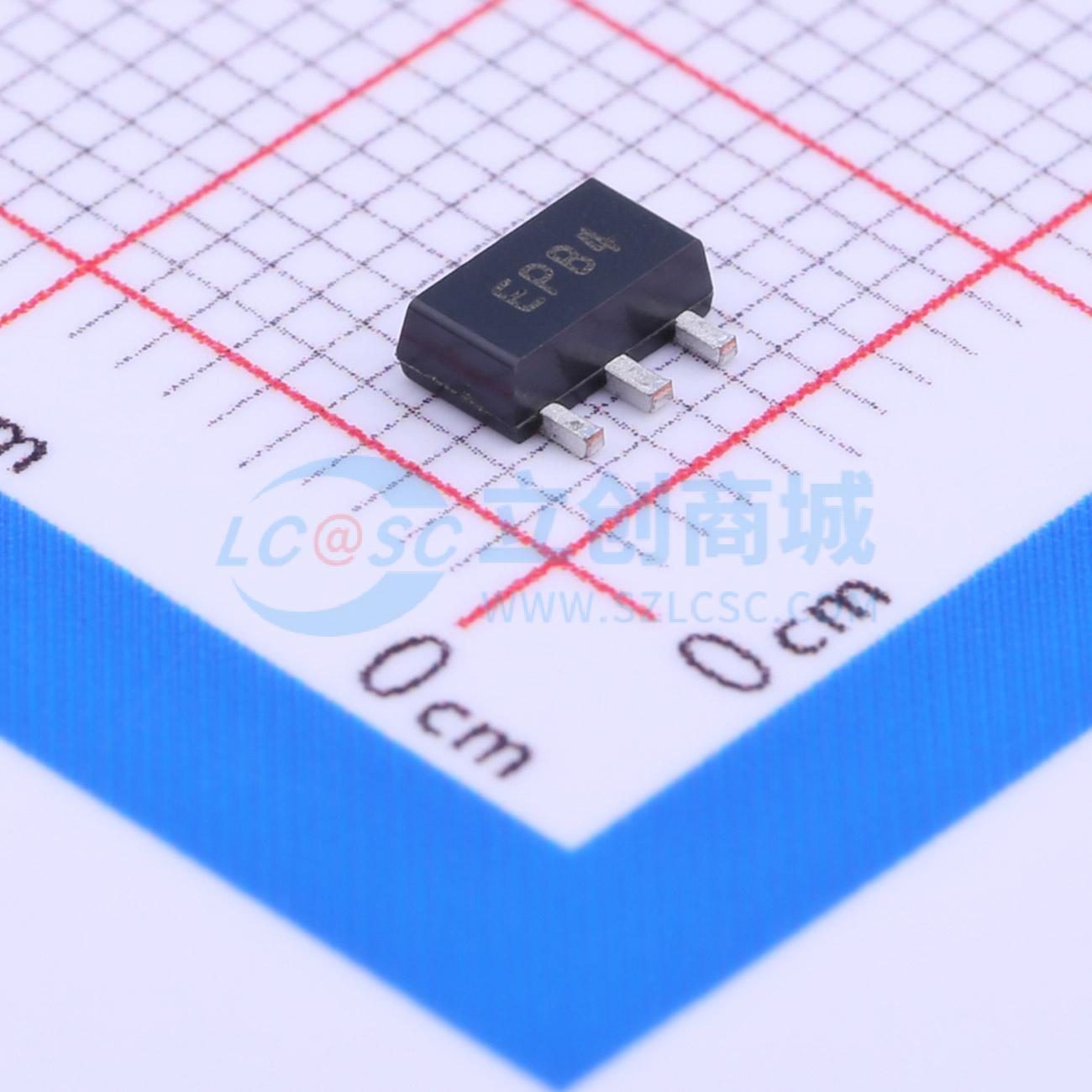

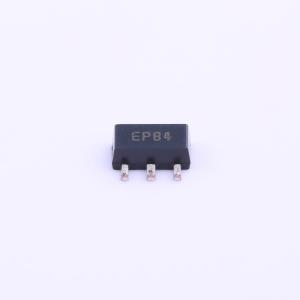

H7240-1
4V 400mA 15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一组正电压输出的三端稳压器，即使在输入/输出电压差较小时也能提供大电流。通过CMOS和激光微调技术实现低功耗和高精度。由高精度电压基准、误差放大电路和限流输出驱动器组成。与现有系列相比，对负载变化的瞬态响应有所改善。提供SOT89-3、SOT23-3和SOT23-5封装。
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- H7240-1
- 商品编号
- C277851
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 15V | |
| 输出电压 | 4V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | 40dB@(1kHz) | |
| 压差 | 170mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 噪声 | - | |
| 功能特性 | 过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
H72XX-1系列是一组正电压输出、三端稳压芯片，即使在输入与输出之间压差很小的情况下也能提供高电流。该系列采用CMOS工艺和激光微调技术，实现了低功耗和高精度。其内部由高精度电压基准电路、误差放大电路以及限流输出驱动电路构成，与现有系列相比，对负载变化的瞬态响应性能有所提升。
商品特性
- 低压差：0.17V @ 100mA
- 低静态电流：1.0uA
- 高输入电压：15V
- 低温度系数
- 大输出电流：0.40A
- 输出电压精度：公差±2%
- 内置限流器
- 提供SOT89、SOT23-3和SOT23-5封装
应用领域
- 电池供电设备
- 手持设备
- GPS接收器
- 无线局域网
