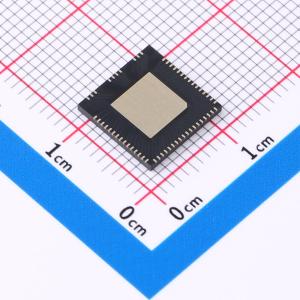

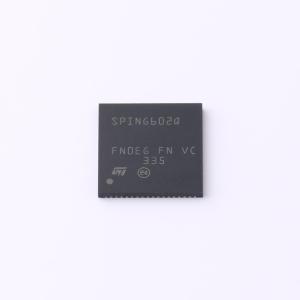

温馨提醒：图片仅供参考，商品以实物为准

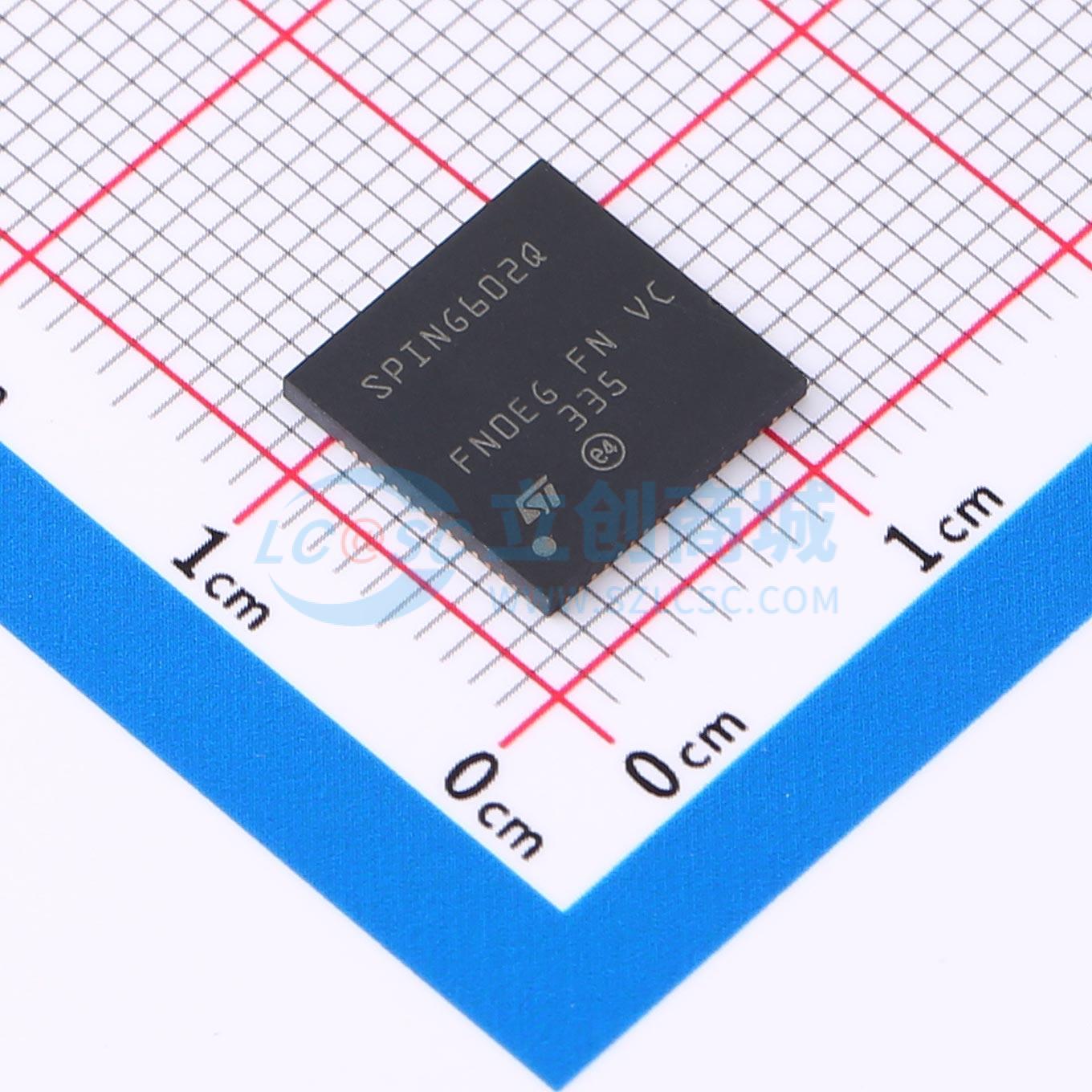

STSPIN32G0602Q
集成STM32 MCU的600V三相无刷直流电机控制器，适用于三相电机驱动、逆变器等应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STSPIN32G0602Q
- 商品编号
- C24591953
- 商品封装
- QFN-72-EP(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~20V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 950uA | |
| 接口类型 | UART；SPI；I2C | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 交错导通保护 |
商品概述
STSPIN32G0602是一款系统级封装器件，为驱动三相应用提供集成解决方案。它集成了一个微控制器和一个600 V三相半桥栅极驱动器，能够驱动N沟道功率MOSFET或IGBT。该器件集成了一个具有先进智能关断功能的比较器，确保针对过载和过流提供快速有效的保护。同时集成了高压自举二极管，以及在下管和上管驱动部分均具备防交叉导通、死区时间和欠压锁定保护功能，可防止功率开关管在低效或危险条件下工作。低侧与高侧部分之间的匹配延迟保证了无周期失真。内置的微控制器基于高性能的32位Arm Cortex-M0+内核，工作频率高达64 MHz，并具备存储器保护单元，增强了应用的安全性。凭借其丰富的功能集，例如12位ADC、内部电压基准缓冲器、一个通用32位定时器、一个专用于电机控制的16位PWM定时器、四个通用16位定时器、两个16位低功耗定时器，以及一个可在存储器映射外设和/或存储器之间执行数据传输以减轻CPU负载的5通道DMA，这款微控制器是先进电机控制应用的理想选择。它还集成了具有多种保护机制的高速存储器、最多32个可用的通用输入输出端口、主要通信接口、全面的节能模式，以及用于ADC的模拟独立电源输入。如此功能丰富的微控制器允许运行无传感器或有传感器的单、双或三电阻采样磁场定向控制，或更传统的六步控制模式。STSPIN32G0602还具备完整的保护功能和扩展的工作温度范围，确保即使在要求最严苛的工业应用中也能稳定运行。提供了一个串行线调试接口用于微控制器固件编程和调试。
商品特性
- 三相栅极驱动器，高压轨电压高达600 V，dV/dt瞬态抗扰度达±50 V/ns，栅极驱动电压范围9 V至20 V
- 驱动器电流能力：在25℃下，源电流/灌电流为1.00 A/0.85 A
- 32位ARM Cortex-M0+微控制器内核：时钟频率高达64 MHz，带硬件奇偶校验的8 KB SRAM，带保护和可安全区域的64 KB闪存，CRC计算单元
- 最多32个通用输入输出端口
- 1个用于电机控制的高级定时器，16位，最多6路PWM通道
- 5个通用定时器
- 2个低功耗定时器
- 12位ADC转换器，转换速率高达2 MSps
- 5通道DMA控制器，具有灵活的映射功能
- 内部高精度电压基准
- 完整的接口集：2个I²C，2个SPI，3个UART和1个低功耗UART
- 所有通道匹配的传播延迟
- 集成自举二极管
- 用于快速过流保护的比较器
- 欠压锁定、互锁和死区功能
- 智能关断功能
- 待机模式，功耗低
- 通过串行线调试支持片上调试
- 扩展的工作温度范围：-40℃至+125℃
- QFN 10×10 72引脚，引脚间距0.5 mm，爬电距离1.8 mm的封装
应用领域
- 三相电机驱动器
- 逆变器
- 工业设备和风扇
