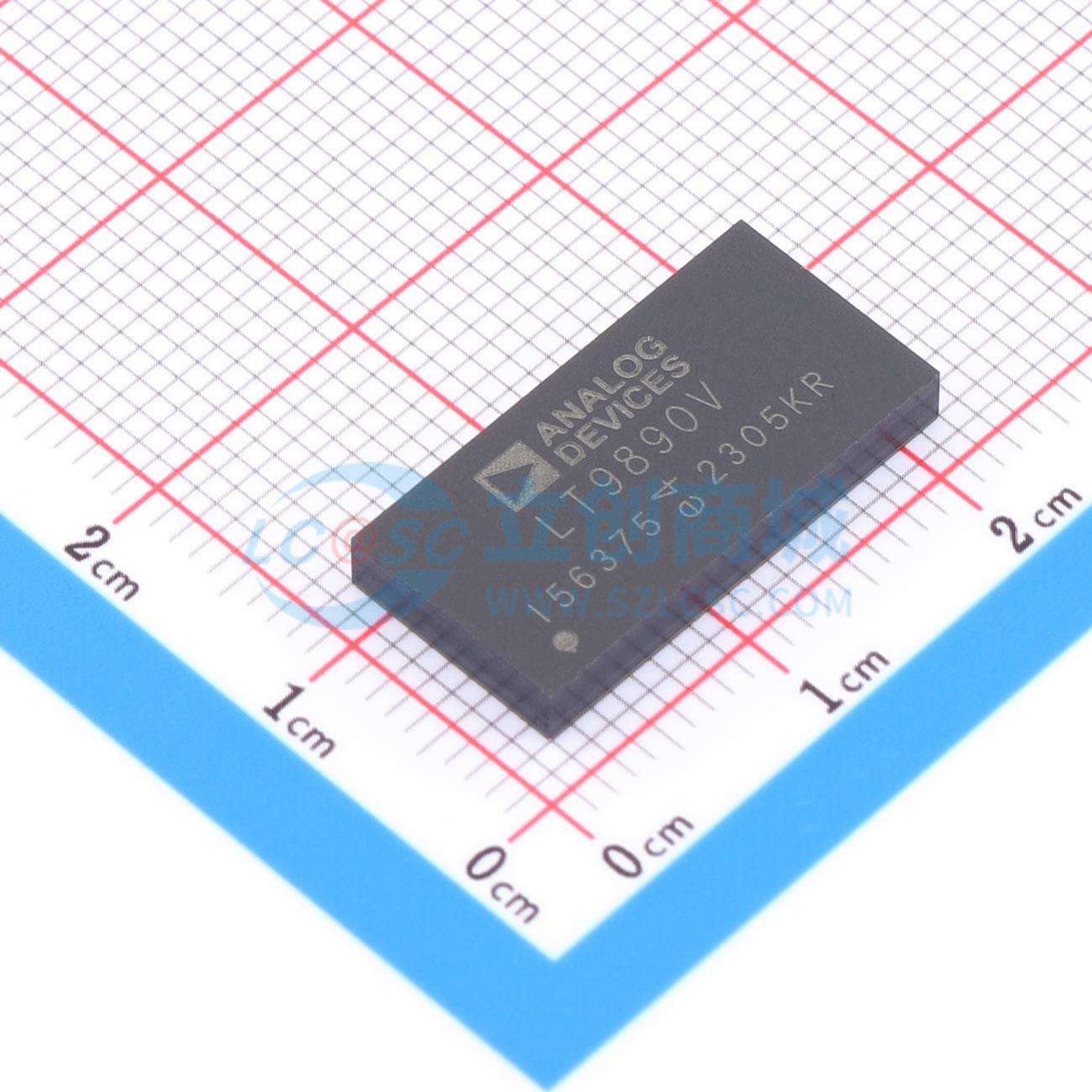

温馨提醒：图片仅供参考，商品以实物为准
LT9890AV#PBF
高精度电流监控器，集成电流感应元件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT9890AV#PBF
- 商品编号
- C24502985
- 商品封装
- LGA-108(10x20)
- 包装方式
- 托盘
- 商品毛重
- 3.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电流监控器 | |
| 输出类型 | - | |
| 工作电压 | 2.7V~65V | |
| 复位有效电平 | - | |
| 阈值电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | - | |
| 复位超时 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | - |
商品概述
LT9890是一款具有内部电流检测元件的高精度电流监控器，支持高达150A的负载电流。电流检测元件的出厂校准与零温度系数架构相结合，实现了低于1.3%的总未调整误差。26,600:1的输入至输出电流比以及超过3MHz的响应带宽，提供了一个快速、准确且以地为参考的输出信号，同时对地电压变化不敏感。通过低至150μΩ的电流路径电阻以及有利于宽印刷电路板走线的宽高比，实现了最小的功率损耗。支持2.7V至65V的输入电压。LT9890兼容Intel Psys（平台功耗）应用。
商品特性
- 集成式电流检测元件
- 150A电流范围
- 26,600:1输入至输出电流比 (133A时输出5mA)
- 最大±1.3%总未调整误差 (ISENSE = 45A至150A)
- 3.2 MHz小信号带宽 (ISENSE = 150A)
- 150 μΩ电流路径电阻
- 工作电源电压2.7 V至65 V
- 兼容Intel Psys

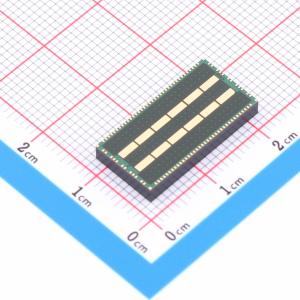

- 采用108端子、10 mm × 20 mm × 2.75 mm、LGA封装
应用领域
- 计算机与网络服务器
- Intel中央处理器主板
- 网络存储
- 通信设备
- 电动汽车
- 光伏发电
