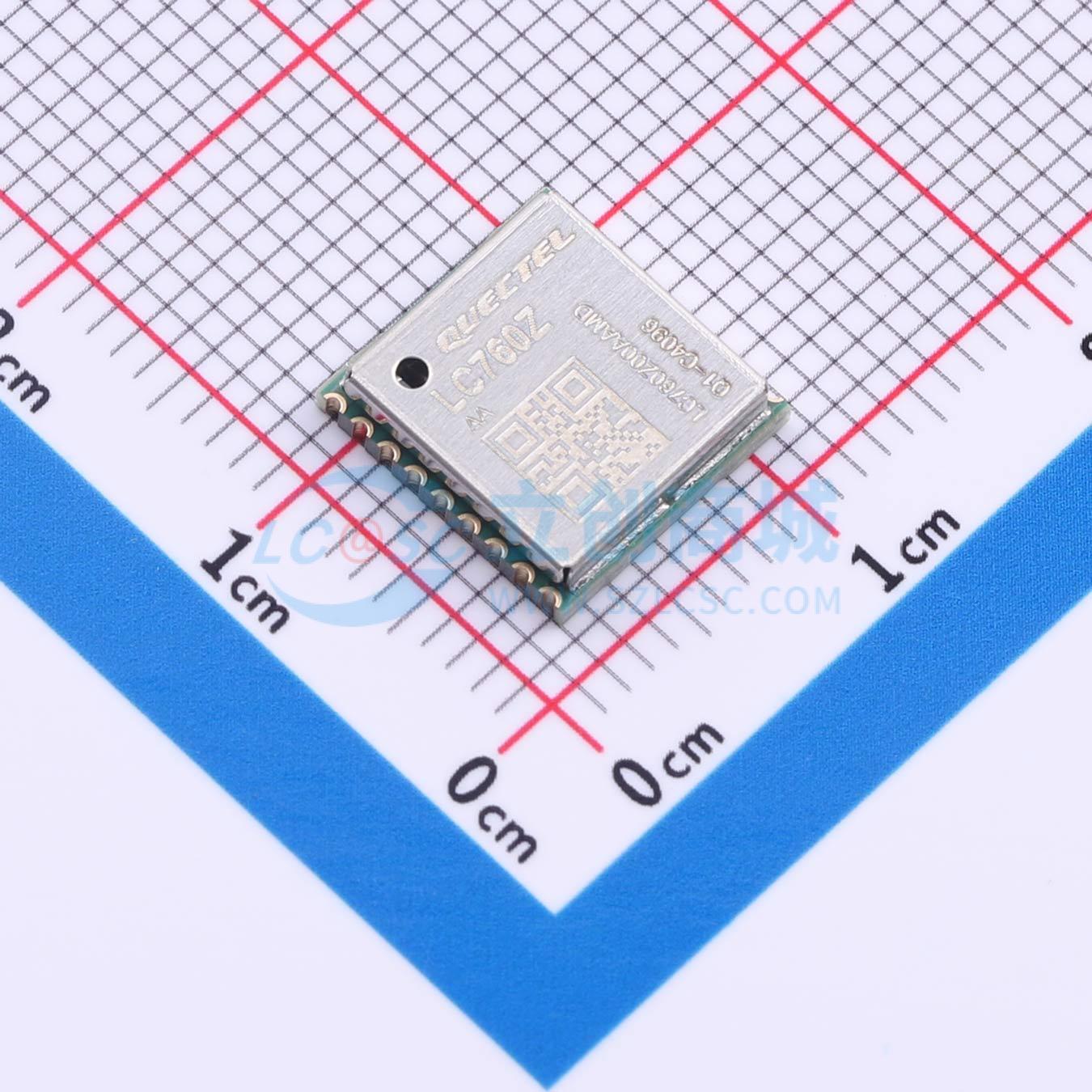

温馨提醒：图片仅供参考，商品以实物为准
LC760Z00AAMD
紧凑型单频多星座GNSS模块，集成LNA和内置SAW滤波器，支持AGNSS功能，适用于工业和消费应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单频多模,1010封装
- 品牌名称
- Quectel(移远)
- 商品型号
- LC760Z00AAMD
- 商品编号
- C24493883
- 商品封装
- SMD,10.1x9.7mm
- 包装方式
- 编带
- 商品毛重
- 2.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 接口类型 | I2C；UART | |
| 工作电压 | 2.8V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收灵敏度 | -160dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
Quectel LC760Z GNSS模块是一款单频多星座模块，能够捕获并跟踪GPS、GLONASS、Galileo、BDS、QZSS和SBAS信号的任意组合，特别支持BDS星座的B1I和B1C频段。该模块设计为与Quectel LC76F和LC76G系列引脚兼容，便于在它们之间进行便捷迁移。集成的LNA提高了灵敏度、精度以及信号的快速跟踪与捕获能力，并在恶劣环境下保持增强的性能。内置的SAW滤波器可大幅增强抗干扰能力。此外，该模块还支持AGNSS功能，可显著缩短首次定位时间。模块的超小尺寸和优异性能为工业和消费类应用提供了良好的解决方案。其极低的功耗使其成为对功耗敏感应用，特别是便携式设备的理想选择。
商品特性
- 紧凑尺寸：10.1 mm × 9.7 mm × 2.4 mm
- 支持GPS、GLONASS、Galileo、BDS（B1I和B1C）以及QZSS的多GNSS引擎
- 通过集成LNA提高灵敏度
- 通过内置SAW滤波器增强抗干扰能力
- UART和I²C接口
- 支持AGNSS
- 提供1PPS信号
- 超级跟踪灵敏度：-160 dBm
- 工作温度范围：-40 ~ +85 °C
- 超低功耗
- 符合RoHS标准
